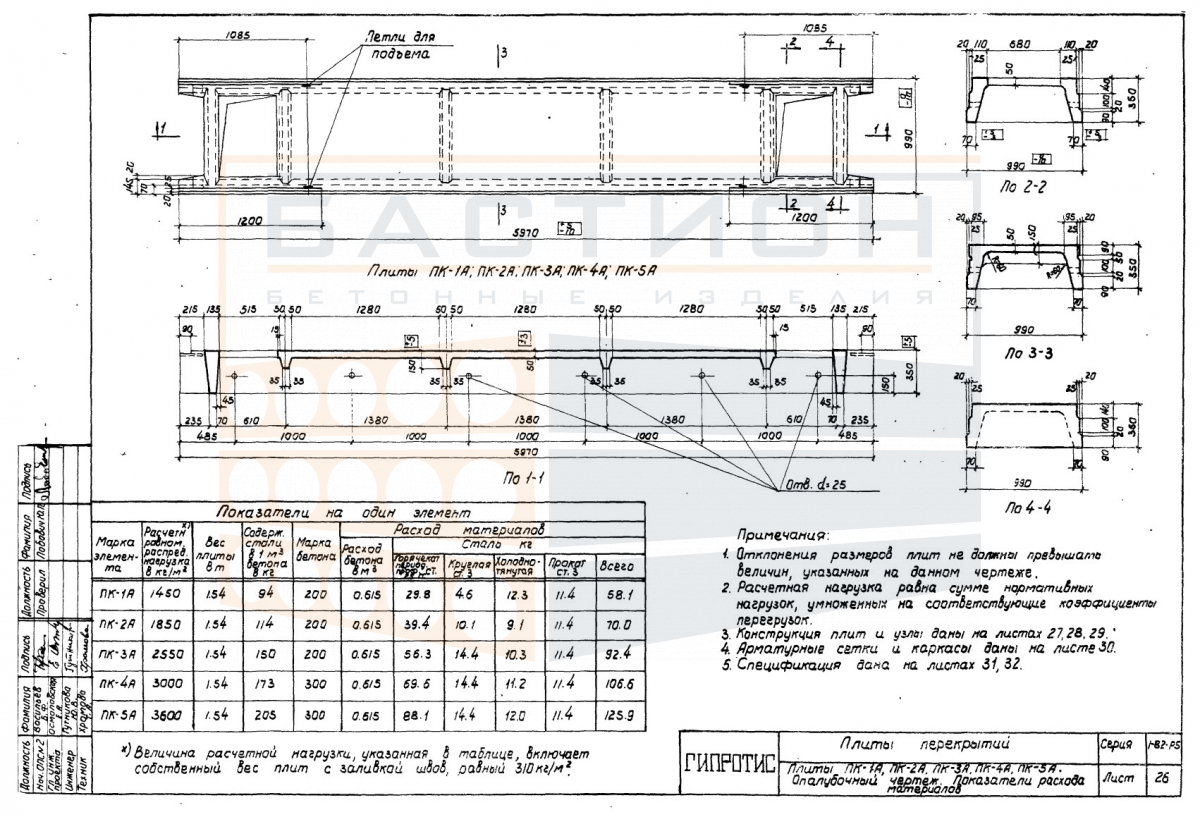

Плита ребристая ПК 1А, серия 1-82, альбом V

Плита ребристая ПК 1А серии 1-82, альбом V — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к сборным конструкциям с продольными ребрами, которые обеспечивают жесткость и восприятие изгибающих нагрузок. Железобетонная конструкция с внутренним стальным армированием позволяет передавать нагрузки от перекрытия на опорные элементы — стены, ригели или балки.

Плита ПК 1А применяется в зданиях с несущими стенами или каркасом, где требуется перекрытие пролетов с шагом опор, соответствующим длине плиты (5,97 м). Серия 1-82, альбом V определяет типоразмеры ребристых плит для общественных и промышленных зданий. При монтаже необходимо обеспечить правильное опирание плиты на несущие конструкции с проектной глубиной. Нарушение условий опирания или повреждение ребер и торцевых зон может привести к перераспределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты ПК 1А выполняется на подготовленные опорные поверхности — стены, ригели или балки — с обеспечением проектной глубины опирания. Плита укладывается ребрами вниз; ребра работают как главные несущие элементы, воспринимающие изгибающие моменты. Торцевые участки плиты не должны повреждаться при строповке и установке, так как в них расположены анкеры и арматурные выпуски. После установки плиты соединяются между собой и с опорами сваркой закладных деталей или анкерных выпусков, затем стыки омоноличиваются. Работы ведутся по проекту, учитывающему нагрузки и схему опирания.

• Плита рассчитана на восприятие равномерно распределенных и сосредоточенных нагрузок от пола, перегородок, оборудования и людей в соответствии с проектом.
• Опирание плиты выполняется на несущие стены или ригели; минимальная глубина опирания задается проектной документацией и контролируется при монтаже.
• Ребра плиты ориентированы вдоль пролета; при установке не допускается смещение плиты относительно опорных осей.
• Торцевые зоны плиты содержат армирование и закладные детали; повреждение этих зон при разгрузке или строповке недопустимо.
• Швы между смежными плитами заполняются бетоном по проекту; омоноличивание обеспечивает совместную работу плит в перекрытии.
• Монтажные петли используются для строповки и подъема; после установки петли могут быть обрезаны или отогнуты.
• Применение плит в перекрытиях с большими пролетами возможно только при условии проектного опирания и расчета нагрузок.

Соблюдение требований к опиранию и монтажу плиты ПК 1А является обязательным условием работы перекрытия в расчетном режиме. Отклонения от проектного положения или дефекты плиты должны быть исключены.

Правила хранения и транспортировки изделия

Плита хранится в горизонтальном положении на ровном твердом основании. Под опорные зоны изделия укладываются деревянные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля определяется прочностью нижележащих плит и устойчивостью, но не должна превышать значений, указанных в схеме складирования. Конструкция должна быть защищена от смещения и навала.

Транспортировка плиты выполняется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Строповка осуществляется за монтажные петли. Не допускается перевозка изделия навалом, а также опирание ребер на выступающие части кузова. Погрузка и разгрузка производятся с применением траверс, исключающих перекос и ударные нагрузки.
