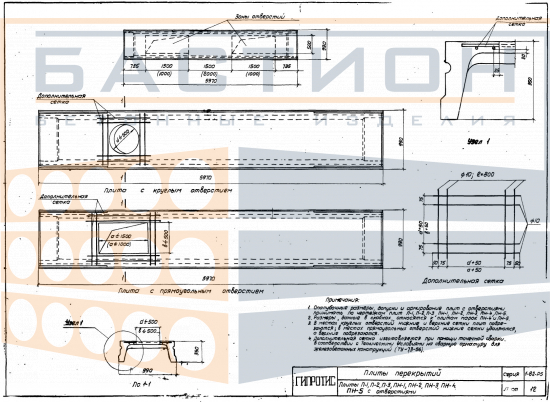

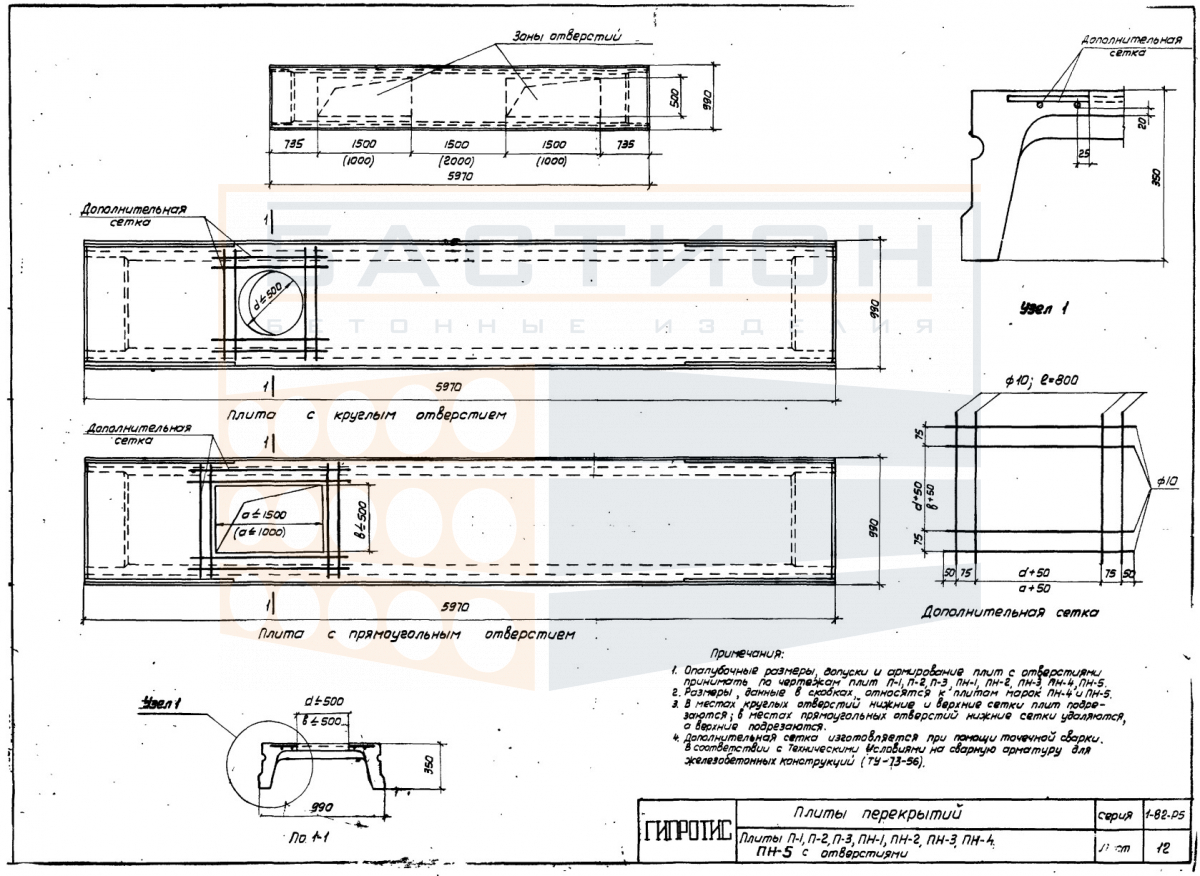

Плита ребристая ПН 4 с отверстиями, серия 1-82, альбом V

Плита ребристая ПН 4 с отверстиями — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1-82, альбом V, разработанной для сборных железобетонных конструкций промышленных и гражданских зданий. Конструкция включает продольные ребра жесткости, воспринимающие изгибающие нагрузки, и отверстия для пропуска инженерных коммуникаций, что позволяет сохранить проектную высоту перекрытия без дополнительных штроб.

Плита работает в пролете между несущими опорами — стенами, ригелями или балками — и передает на них нагрузку от собственного веса, пола, перегородок и временных воздействий. Глубина опирания, шаг и тип опор определяются по рабочей документации серии 1-82. Отверстия, предусмотренные в плите, снижают массу элемента и упрощают прокладку трубопроводов или кабелей в пределах перекрытия. При монтаже необходимо обеспечить проектное положение ребер: ребра должны быть направлены вниз, а полка плиты — образовывать ровную поверхность под чистовые слои.

Область применения и технические особенности

Монтаж плиты ПН 4 выполняется с опиранием на подготовленные несущие конструкции. Перед установкой проверяются отметки опорных площадок и их горизонтальность. Плита устанавливается краном за монтажные петли, после чего производится выверка по осям. Зазоры между смежными плитами заполняются бетоном по проекту. Для обеспечения совместной работы плит и опор выполняется анкеровка выпусков арматуры или сварка закладных деталей.

• Продольные ребра плиты работают как основные несущие элементы, воспринимая изгибающие моменты от внешних нагрузок и передавая их на опоры.
• Отверстия, расположенные в полке плиты, предназначены для пропуска вертикальных и горизонтальных коммуникаций; не допускается использовать их для крепления подвесного оборудования.
• Опирание плиты выполняется по двум коротким сторонам (на ребра) или по контуру в зависимости от конструктивной схемы здания; глубина опирания принимается по проекту.
• При строповке и разгрузке запрещается повреждать торцевые зоны плиты, так как в них расположены анкерные выпуски арматуры, обеспечивающие связь с опорами.
• После установки швы между плитами омоноличиваются бетоном не ниже класса, указанного в проекте, что обеспечивает жесткость диска перекрытия.
• Отклонение плоскости плиты от горизонтали в процессе монтажа должно контролироваться; превышение допусков может вызвать неравномерную нагрузку на ребра и опоры.

Правильная ориентация ребер и соблюдение проектной схемы опирания — обязательное условие для реализации расчетной несущей способности плиты. Нарушение этих требований может привести к появлению трещин в полке или перераспределению усилий, не предусмотренному проектом.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровном твердом основании. Под каждое ребро в местах опирания устанавливаются деревянные или бетонные прокладки толщиной не менее 150 мм. Прокладки располагаются строго по вертикали в одном уровне для исключения изгибающих напряжений в ребрах и полке. Допустимое количество рядов в штабеле ограничивается несущей способностью нижних плит и должно соответствовать требованиям проекта.

Транспортирование плит выполняется в горизонтальном положении с опиранием на ребра. Крепление в кузове автомобиля или железнодорожной платформе должно предотвращать продольное и поперечное смещение. Запрещается перевозка плит навалом или с опиранием на полку. Строповка производится за монтажные петли; при отсутствии петель — специальными траверсами, исключающими повреждение ребер. Разгрузка и складирование на строительной площадке должны выполняться без ударов и кантования.
