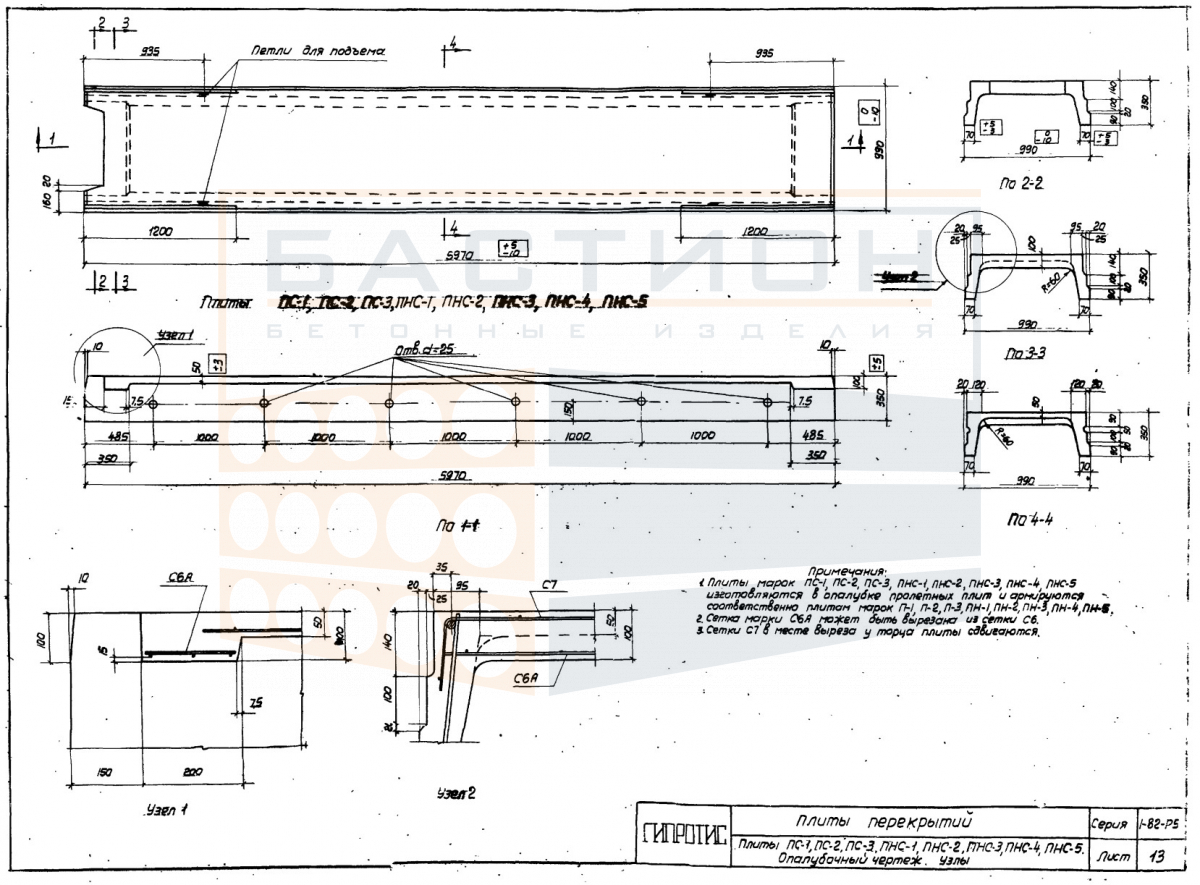

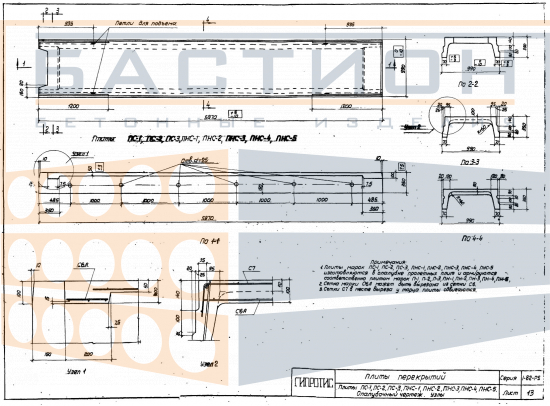

Плита ребристая ПНС 1, серия 1-82, альбом V

Плита ребристая ПНС 1 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Конструкция относится к серии 1-82, альбом V, и предназначена для восприятия эксплуатационных нагрузок с последующей передачей на опорные элементы каркаса: стены, ригели или балки. Выполнена из тяжелого бетона с внутренним стальным армированием, что обеспечивает жесткость и несущую способность при изгибе.

Применение изделия характерно для зданий с железобетонным каркасом, где требуется перекрытие пролетов до 6 м. Ребристая форма плиты позволяет снизить собственный вес при сохранении высокой несущей способности за счет работы продольных ребер. Недостаточная глубина опирания или нарушение проектного положения ребер могут привести к перераспределению усилий и снижению надежности перекрытия. Ошибки при монтаже, такие как неправильная ориентация ребер или повреждение торцевых зон, способны вызвать трещины и потерю устойчивости.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности. Опирание осуществляется по двум продольным сторонам на стены, ригели или балки. Глубина опирания и способ анкеровки задаются рабочими чертежами серии 1-82. Плиты стыкуются между собой по длинным сторонам с заполнением швов бетоном или раствором. Проектное положение контролируется по осям и отметкам. Не допускается монтаж на неровное основание или с перекосом.

• Плита воспринимает нагрузки от пола, перегородок, оборудования и людей, передавая их на опорные конструкции через ребра.
• Продольные ребра работают как балки, воспринимающие изгибающие моменты; ширина полки участвует в распределении сжатия.
• Глубина опирания должна соответствовать проекту; недостаточное опирание снижает несущую способность и может вызвать разрушение опорной зоны.
• Торцевые участки плиты содержат закладные детали для анкеровки и строповки; их повреждение при разгрузке недопустимо.
• При монтаже необходимо обеспечить проектное положение плиты без перекосов; отклонение от горизонтали приводит к неравномерному распределению нагрузки.
• Швы между смежными плитами омоноличиваются для создания жесткого диска перекрытия; раствор должен заполнять весь зазор.

Соблюдение проектных требований к опиранию и омоноличиванию стыков обеспечивает надежную работу плиты в составе перекрытия. Контроль монтажных отметок и состояния опорных поверхностей обязателен до начала установки.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого упругого материала устанавливаются в местах, соответствующих опорным зонам, строго по одной вертикальной линии. Высота штабеля определяется массой и устойчивостью; нижние плиты не должны деформироваться под весом верхних. Запрещается складирование навалом или с опиранием на ребра.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от смещения и ударов. Плиты укладываются на подкладки, расположенные под опорными зонами. Запрещается перевозка с опиранием на полку или на ребра. При погрузке и разгрузке строповка производится за монтажные петли; повреждение ребер и кромок не допускается. Важно исключить раскачивание и столкновение плит между собой.
