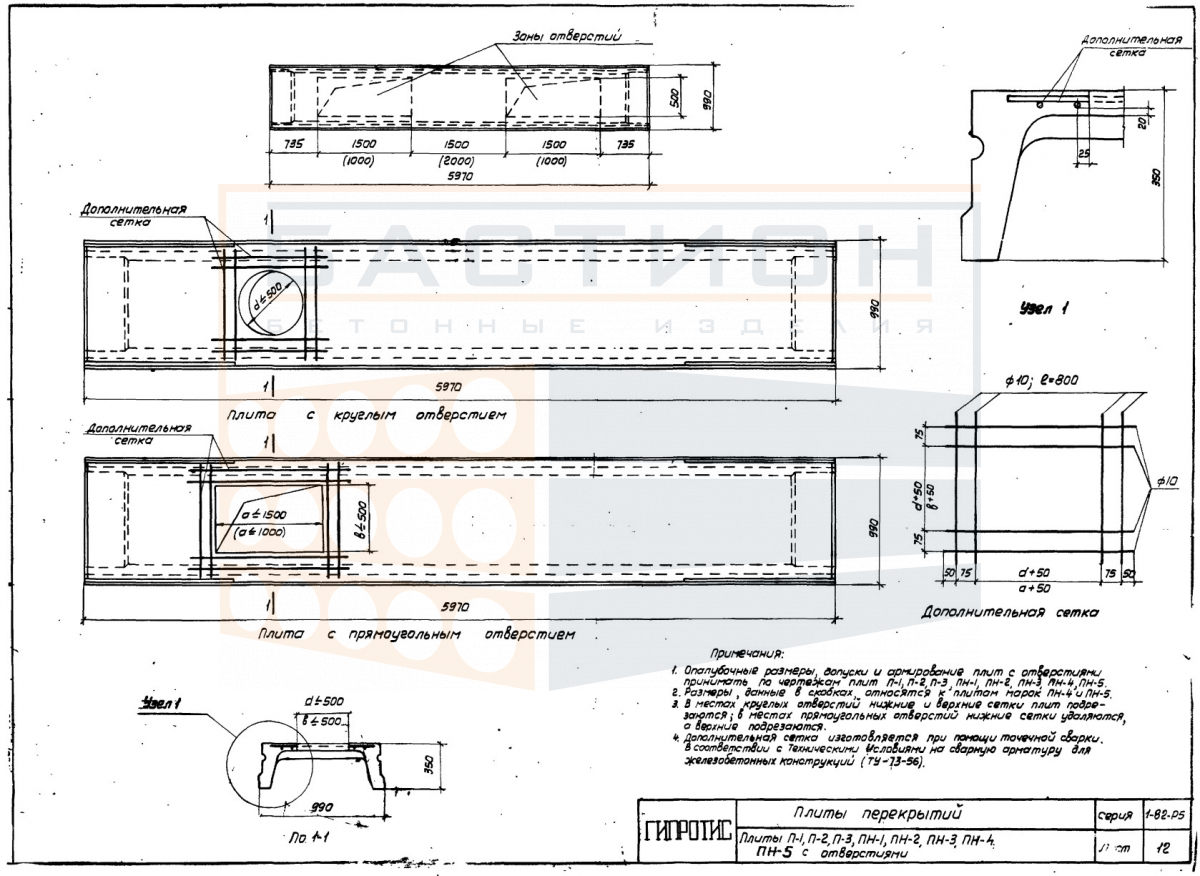

Плита ребристая ПН 3 с отверстиями, серия 1-82, альбом V

Плита ребристая ПН 3 с отверстиями — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в сборных конструкциях. Изделие имеет продольные ребра жесткости, воспринимающие изгибающие нагрузки, и отверстия, предусмотренные для пропуска инженерных коммуникаций или снижения собственной массы. Типоразмер относится к серии 1-82, альбом V, и разработан для применения в промышленных и гражданских зданиях.

Ребристая плита ПН 3 с отверстиями работает в пролете между несущими опорами — балками, ригелями или стенами, передавая нагрузки от вышележащих конструкций, оборудования и людей. Наличие отверстий требует учета их расположения при проектировании, чтобы не снижать несущую способность ребер. Неправильная ориентация плиты или недостаточная глубина опирания могут привести к деформациям и потере устойчивости.

Область применения и технические особенности

Монтаж ребристых плит серии 1-82 выполняется на несущие элементы здания с обеспечением проектной глубины опирания. Плиты укладываются на балки или ригели с совпадением осей и отметок. Пустоты в плитах не предназначены для прокладки трубопроводов, не предусмотренных проектом.

• Работает в составе сборного перекрытия, передавая нагрузку на несущие балки, ригели или стены. Проектная глубина опирания уточняется по рабочей документации серии 1-82, альбом V.
• Ребра жесткости плиты воспринимают изгибающие моменты в пролете, а полка обеспечивает распределение нагрузки. Отверстия располагаются только в местах, указанных в чертежах.
• При монтаже необходимо контролировать горизонтальность и совпадение осей. Перекос плиты при укладке снижает несущую способность и может вызвать трещины.
• Зазоры между плитами заполняются бетоном по проекту с обеспечением совместной работы элементов. Анкеровка плит к несущим конструкциям выполняется по серии.
• Запрещается опирание плиты на кромки ребер или полки. Опирание должно быть равномерным по всей ширине ребра и выполняться на проектные опорные площадки.
• Не допускается повреждение торцевых зон и монтажных петель при строповке. Места строповки определяются проектом и должны быть согласованы с ППР.
• Перед установкой проверяется соответствие посадочных мест проектным отметкам. Неровности основания устраняются цементно-песчаным раствором или подливкой.

Таким образом, правильная установка плиты ПН 3 с отверстиями в соответствии с проектом обеспечивает надежность горизонтальной несущей конструкции на весь срок эксплуатации.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах опорных зон, строго совпадая по вертикали в штабеле. Высота штабеля определяется из условий прочности нижних плит и не должна превышать значений, указанных в документации.

Транспортировка изделий осуществляется в положении, соответствующем проектному, с фиксацией от смещения. Запрещается перевозка навалом. При погрузке и разгрузке исключаются ударные нагрузки на ребра и монтажные петли. Строповка производится за петли или в местах, указанных в чертежах.
