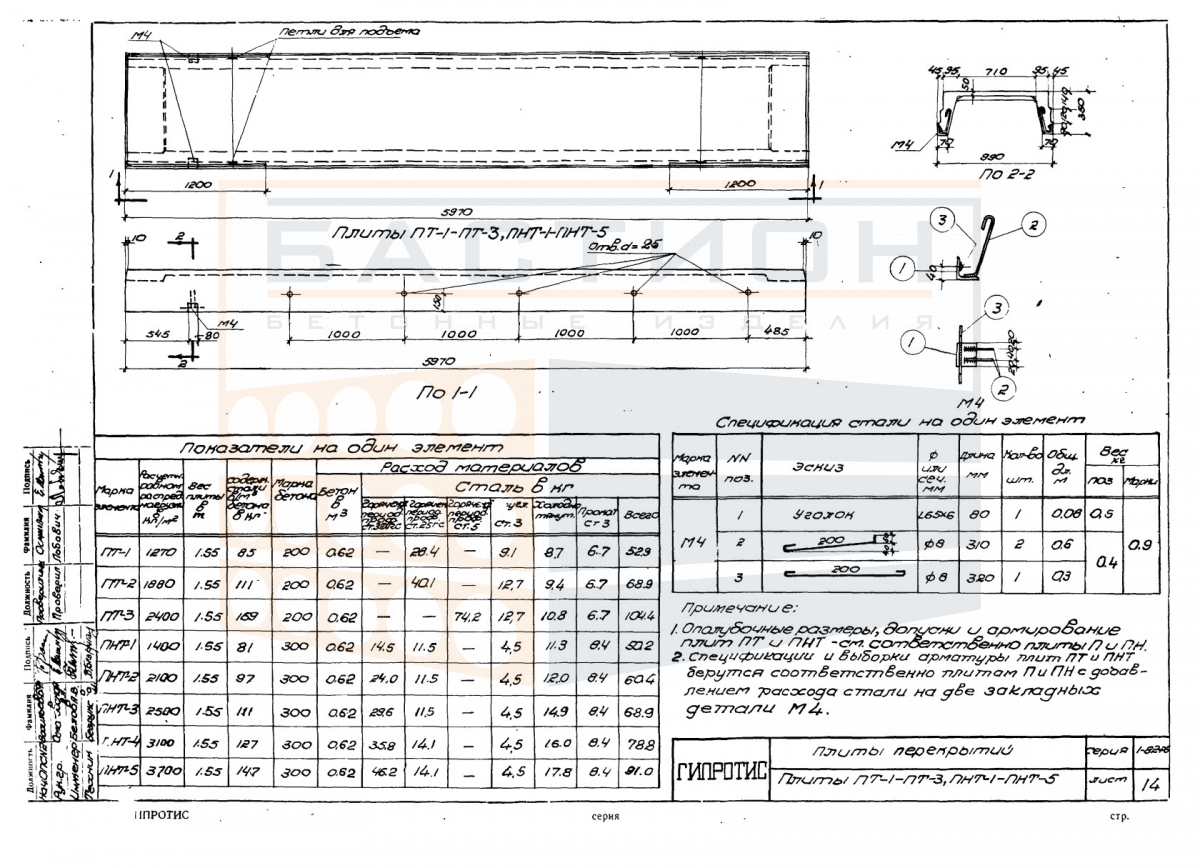

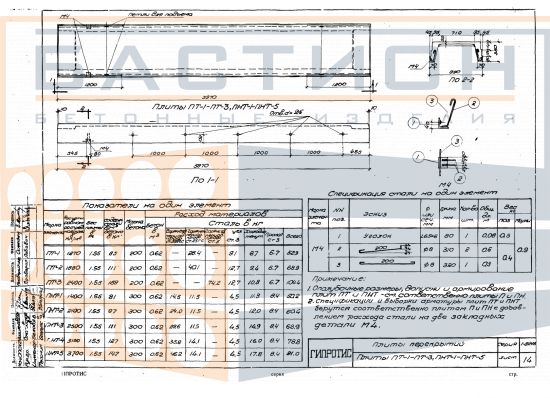

Плита ребристая ПНТ 3, серия 1-82, альбом V

Плита ребристая ПНТ 3 серии 1-82 альбом V — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для устройства перекрытий в промышленных и гражданских объектах. Изделие относится к типу ребристых плит, в которых продольные ребра обеспечивают повышенную жесткость и несущую способность при относительно небольшой массе. Плита воспринимает вертикальные нагрузки от вышележащих конструкций и передает их на несущие стены или ригели. Серия 1-82 альбом V регламентирует типоразмеры и конструктивные решения для плит перекрытия, используемых в строительстве.

Применение ребристых плит типа ПНТ позволяет формировать перекрытия с пролетами до 6 м без установки дополнительных опор. Конструктивные ребра плиты работают на изгиб, обеспечивая равномерное распределение нагрузки. При монтаже необходимо строго соблюдать проектное положение плиты, особенно глубину опирания на несущие элементы. Недостаточное опирание или повреждение торцевых зон может привести к снижению несущей способности и развитию трещин. Точные параметры опирания и схему анкеровки принимаются по рабочей документации серии.

Область применения и технические особенности

Плиты ребристые ПНТ 3 предназначены для эксплуатации в нормальных температурно-влажностных условиях. Укладка плит производится на подготовленные несущие стены или ригели с обязательным выравниванием отметок опорных площадок. Для соединения плит между собой и с элементами каркаса предусмотрены закладные детали и выпуски арматуры, которые после монтажа омоноличиваются. Швы между плитами заполняются бетоном проектного класса. При монтаже необходимо контролировать совпадение отметок верхних плоскостей соседних плит. Использование плит в конструкциях с агрессивными средами требует дополнительной защиты по проекту.

• Плита ПНТ 3 предназначена для укладки в пролете между несущими опорами – стенами или ригелями, с опиранием по двум сторонам (по длине).
• Продольные ребра плиты воспринимают изгибающие нагрузки и обеспечивают жесткость конструкции при малом собственном весе по сравнению с пустотными плитами.
• При монтаже необходимо обеспечить опирание плиты на ширину не менее установленной проектом; типовое опирание – 100–150 мм, но точное значение задается серией 1-82.
• Торцевые участки плиты, включая ребра, выполняют функцию передачи усилий; их повреждение при строповке, разгрузке или складировании недопустимо.
• Закладные детали и монтажные петли предназначены для подъема и фиксации плиты; после установки петли отгибаются или срезаются, закладные омоноличиваются.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту для обеспечения совместной работы плит в перекрытии.
• Перед монтажом проверяется состояние опорных поверхностей: они должны быть ровными, очищенными от мусора и грунтовки; отклонение отметок не должно превышать допусков серии.

Монтаж плит ПНТ 3 выполняется при помощи крана с использованием четырехветвевого стропа. Зацепка производится за все монтажные петли. Подъем осуществляется плавно без рывков. После установки плиты проверяется глубина опирания и горизонтальность. При необходимости подливка цементного раствора под опорные части не допускается – плита должна опираться на жесткое основание.

Правила хранения и транспортировки изделия

Плиты ребристые ПНТ 3 хранятся в горизонтальном положении на ровных площадках с твердым покрытием. С учетом массы 1550 кг и длины 5970 мм изделия укладываются в штабеля с установкой прокладок в местах опирания ребер. Прокладки должны располагаться строго по вертикали для предотвращения изгибающих усилий в теле плиты. Высота штабеля не должна превышать допустимое количество рядов по условиям прочности нижних изделий. Торцевые участки и монтажные петли освобождаются от закладных деталей.

Транспортировка плит производится в горизонтальном положении на автотранспорте с надежным креплением против смещения. Укладка плит навалом не допускается. При погрузке и разгрузке используется соответствующий грузоподъемный механизм. Запрещается сбрасывать плиты и подвергать их ударным нагрузкам. Крепление в кузове выполняется через монтажные петли с применением инвентарных приспособлений.
