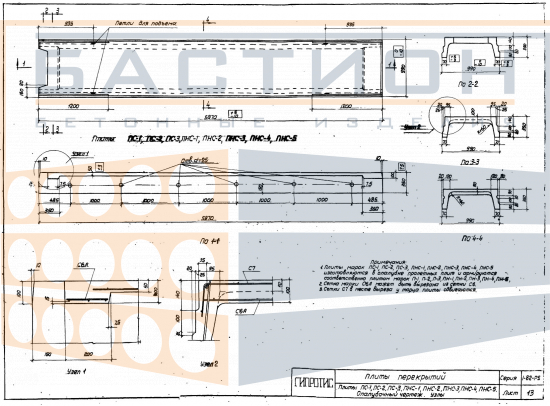

Плита ребристая ПНС 4, серия 1-82, альбом V

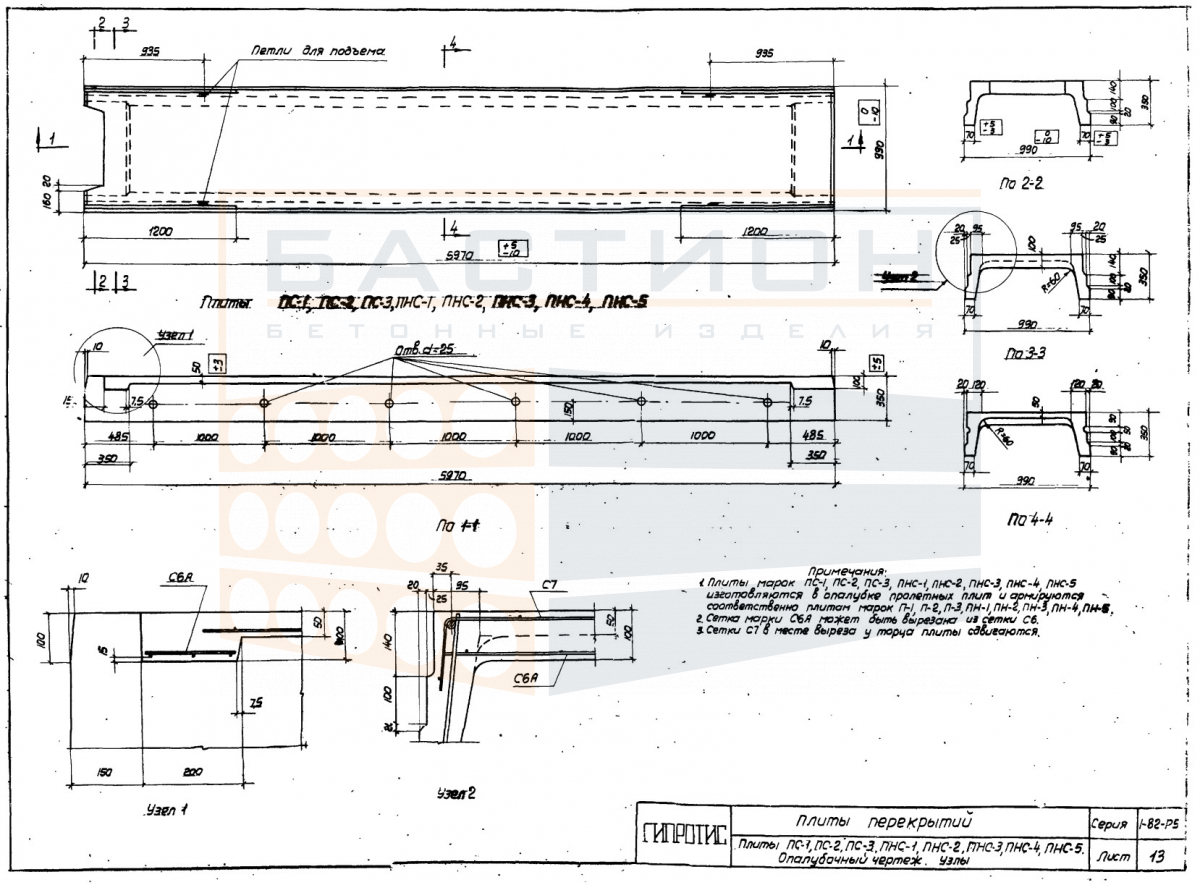

Плита ребристая ПНС 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1-82, альбом V, и предназначено для восприятия распределенных нагрузок от пола, перегородок и оборудования с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при изгибе, что позволяет перекрывать пролеты стандартных размеров в гражданском и промышленном строительстве.

Применение плит данного типоразмера требует соблюдения проектных параметров опирания и фиксации. Недостаточная глубина опирания или перекос при монтаже снижают несущую способность и могут привести к развитию трещин в приопорных зонах. Работа ребер направлена на восприятие изгибающих моментов, поэтому правильная ориентация ребрами вниз обязательна. Сопряжение с соседними элементами выполняется через омоноличивание швов и анкеровку закладных деталей в соответствии с проектом.

Область применения и технические особенности

Монтаж плиты ПНС 4 производится на подготовленные опорные поверхности стен или ригелей. Опирание осуществляется по двум коротким сторонам. Торцевые зоны не должны иметь повреждений, сколов или обнажения арматуры. Для крепления используются монтажные петли, расположенные в верхней плоскости. При подъеме необходимо применять траверсы, обеспечивающие равномерное натяжение стропов и исключающие перекос.

• Изделие рассчитано на эксплуатацию в составе перекрытия с распределенной нагрузкой, заданной проектной документацией.
• Опирание выполняется по двум коротким сторонам на глубину, указанную в рабочих чертежах серии 1-82.
• Ребра плиты при монтаже ориентируются вниз и воспринимают растягивающие усилия от изгиба, обеспечивая жесткость конструкции.
• Для предотвращения перекоса при строповке используются траверсы, регулирующие длину ветвей стропа в зависимости от массы изделия.
• Швы между смежными плитами заполняются бетоном класса по проекту, после набора прочности омоноличивания возможно нагружение перекрытия.
• Не допускается опирание плиты на стены или ригели с невыверенной отметкой, а также монтаж на неподготовленное основание.

Таким образом, правильная установка и фиксация плиты ПНС 4 в проектное положение являются обязательным условием для обеспечения расчетной несущей способности перекрытия. Контроль геометрии и состояния монтажных петель должен проводиться перед каждым подъемом.

Правила хранения и транспортировки изделия

Хранение плит ребристых производится в горизонтальном положении на ровной твердой площадке. Нижний ряд укладывается на деревянные подкладки сечением не менее 100×100 мм, располагаемые в местах, соответствующих опорным зонам. Вышележащие ряды отделяются прокладками, совпадающими по вертикали с подкладками нижнего ряда. Такая схема исключает появление изгибающих напряжений в теле плиты при складировании.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделия от смещения в кузове. Для ребристых плит особое внимание уделяется защите торцевых зон и ребер от ударов при погрузке-выгрузке. Плиты должны устанавливаться в машину с равномерным распределением нагрузки, без опирания на слабые кромки. Строповка производится за монтажные петли, не допускается использование поврежденных или нештатных точек зацепки.
