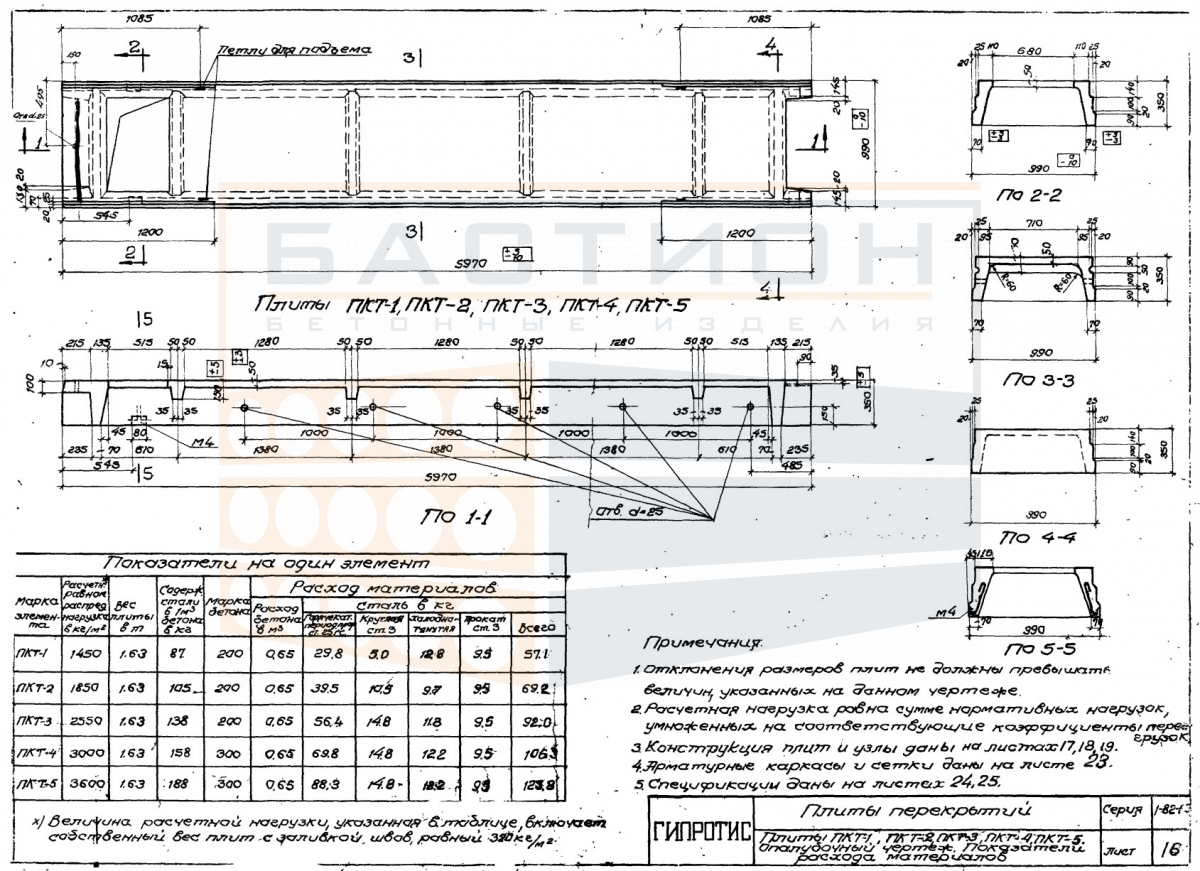

Плита ребристая ПКТ 2, серия 1-82, альбом V

Плита ребристая ПКТ 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1-82, альбом V, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция с продольными ребрами обеспечивает повышенную жесткость при изгибе, что позволяет использовать плиту в пролетах, требующих снижения собственного веса при сохранении несущей способности.

Применение ребристых плит ПКТ 2 характерно для промышленных, складских и общественных зданий с регулярной сеткой колонн. Основная нагрузка воспринимается продольными ребрами, ориентированными вдоль пролета. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос плиты или повреждение торцевых зон, могут привести к нарушению работы конструкции в пролете и снижению несущей способности. Поэтому требуется строгое соблюдение проектных решений по опиранию и анкеровке.

Область применения и технические особенности

Монтаж плит ПКТ 2 производится на выровненную поверхность опорных элементов с обеспечением проектной глубины опирания. Соседние плиты стыкуются по боковым граням; швы заполняются цементно-песчаным раствором или бетоном по проекту. Для восприятия горизонтальных нагрузок предусматривается анкеровка плит к несущим конструкциям через закладные детали или выпуски арматуры.

• Плита работает в составе перекрытия как изгибаемый элемент, передающий нагрузку на опоры через продольные ребра и распределяющий усилие по всей длине опорной зоны.
• Необходимая глубина опирания плиты на стены или ригели задается проектом; отклонение от проектного значения не допускается и требует корректировки.
• Монтаж выполняется при помощи крана с использованием всех монтажных петель; строповка производится с равномерным натяжением для исключения перекоса.
• Торцевые зоны плиты не должны повреждаться при транспортировке и разгрузке — повреждение снижает несущую способность и требует ремонта по специальной технологии.
• После установки плиты проверяется горизонтальность верхней плоскости; перекос корректируется до бетонирования швов для обеспечения равномерного распределения нагрузок.
• Пустоты в ребристой плите не должны использоваться для прокладки инженерных коммуникаций без проектного разрешения, так как это ослабляет конструкцию.

Соблюдение указанных требований обеспечивает совместную работу плит в перекрытии и исключает нештатное перераспределение нагрузок. Перед началом монтажа необходимо сверить маркировку плиты с проектной документацией.

Правила хранения и транспортировки изделия

Плиты ПКТ 2 должны храниться в горизонтальном положении на ровном основании. Прокладки укладываются в местах, соответствующих опорным зонам (под ребрами), при этом прокладки нижележащего ряда располагаются строго вертикально над прокладками вышележащего. Не допускается опирание плиты на слабые кромки полок.

Транспортировка осуществляется в горизонтальном положении с жесткой фиксацией от смещения в кузове. Разрешается перевозка только с использованием специальных опорных балок, исключающих контакт с острыми элементами кузова. Погрузка и разгрузка должны исключать удары, перекосы и резкие рывки при строповке.
