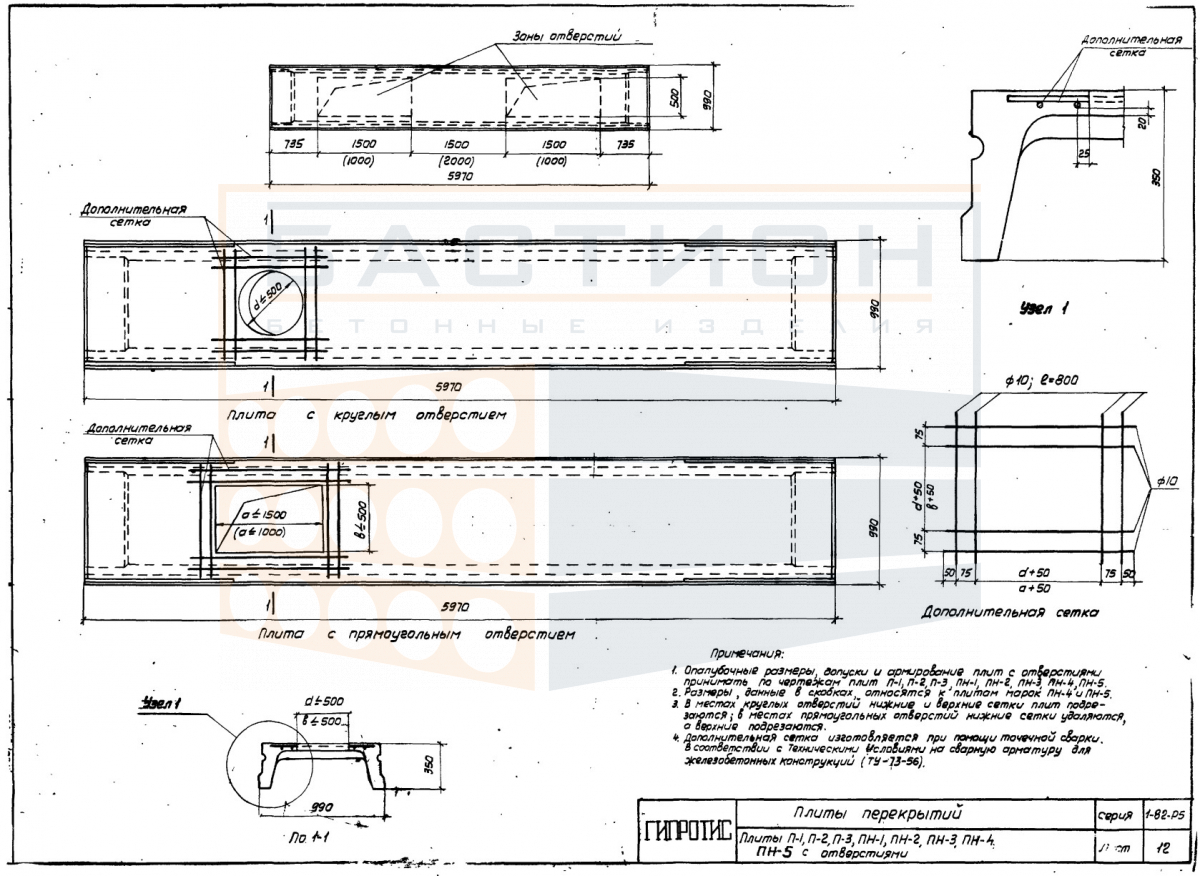

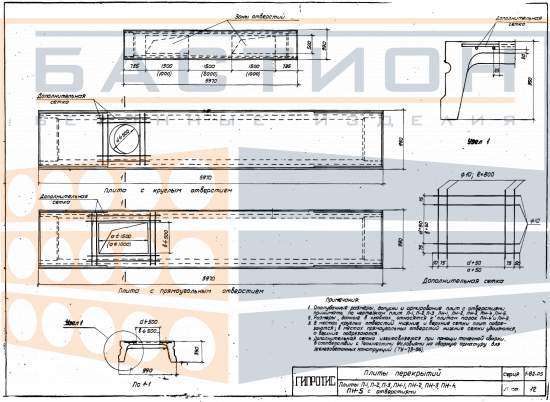

Плита ребристая П 1 с отверстиями, серия 1-82, альбом V

Плита ребристая П 1 с отверстиями — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в составе решений серии 1-82, альбом V. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, воспринимает нагрузки от пола, оборудования и перегородок и передает их на несущие опоры. Ребристая конструкция обеспечивает жесткость при работе в пролете, а технологические отверстия позволяют пропускать инженерные коммуникации без дополнительных работ. Типоразмер П 1 относится к номенклатуре плит, используемых в промышленном и гражданском строительстве.

Монтаж плиты выполняется с опиранием на несущие стены, балки или ригели. Проектная глубина опирания и узлы сопряжения принимаются по чертежам серии 1-82. Наличие отверстий требует точного совпадения с коммуникациями. Повреждение ребер или торцов при строповке или установке недопустимо. После монтажа стыки между плитами заполняются бетоном для обеспечения совместности работы перекрытия.

Область применения и технические особенности

Плиты ребристые серии 1-82 альбом V применяются в перекрытиях с неагрессивной средой. Условия эксплуатации и нагрузки уточняются по проекту. Изделие опирается по двум коротким сторонам. При монтаже необходима ровная опорная поверхность и выверка по осям. Стыки между плитами омоноличиваются, швы заделываются раствором.

• Плита работает в пролете между опорами; ориентация ребер обеспечивает восприятие изгибающих нагрузок.
• Технологические отверстия предназначены для пропуска сетей; их расположение фиксировано в проекте.
• Опирание выполняется на несущие конструкции; глубина опирания задается рабочей документацией серии.
• Торцевые зоны — опорные; повреждение при строповке или установке не допускается.
• Швы между плитами заполняются бетоном для обеспечения дискретности и жесткости перекрытия.
• Монтаж осуществляется с использованием петель; строповка за ребра или отверстия запрещена.
• Перед установкой проверяется горизонтальность опоры; отклонения корректируются подливкой.

Применение плит серии 1-82 альбом V требует соблюдения проектных требований к опиранию и заделке стыков. Коммуникации через отверстия прокладываются до омоноличивания швов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки строго по вертикали в штабеле. Высота штабеля ограничивается с учетом массы изделия и прочности прокладок. Не допускается опирание плит на ребра или монтажные петли. Между штабелями оставляются проходы для осмотра.

Транспортировка выполняется в горизонтальном положении с надежным креплением в кузове. Плиты укладываются на прокладки в опорных зонах и фиксируются от смещений. Запрещается перевозка навалом или с опиранием на выступающие части. Погрузка и разгрузка производятся за все монтажные петли одновременно. Исключаются сброс, кантование и ударные нагрузки.
