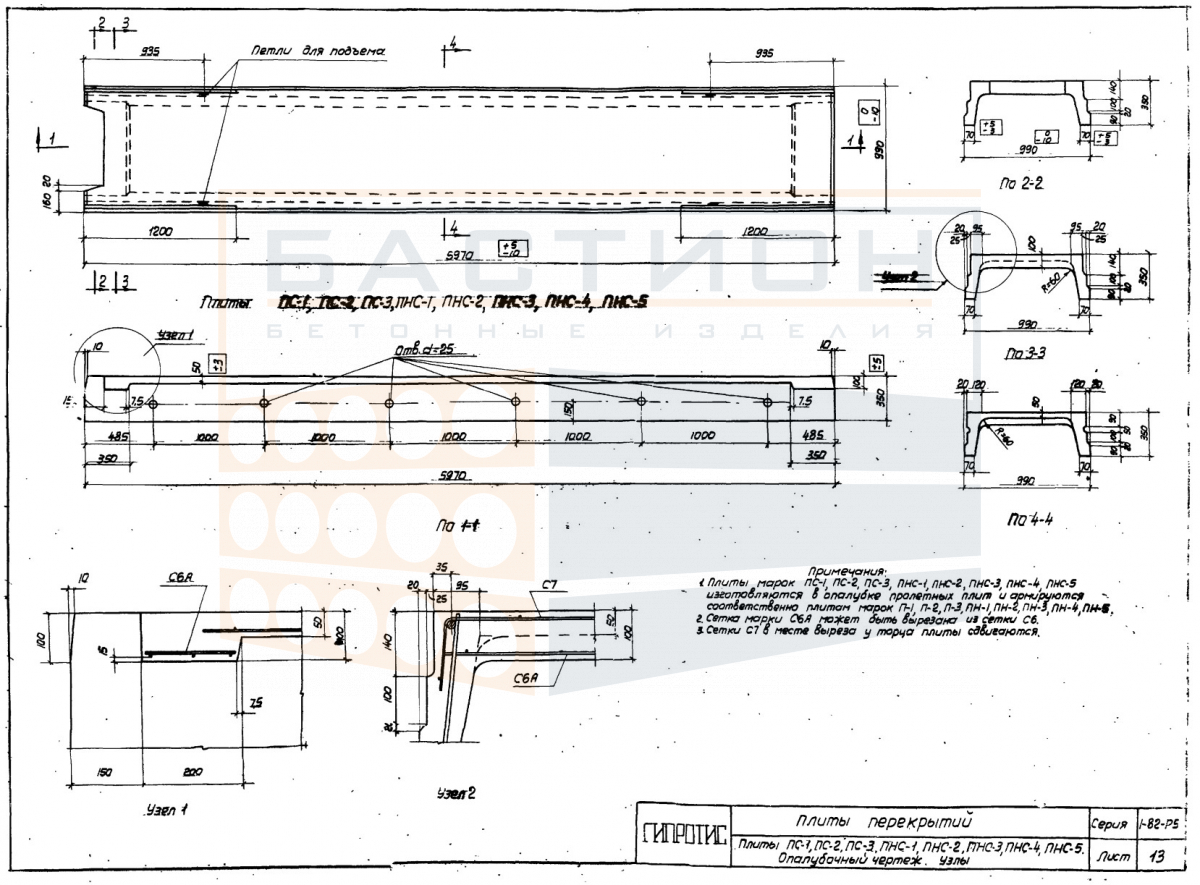

Плита ребристая ПНС 2, серия 1-82, альбом V

Плита ребристая ПНС 2 по серии 1-82, альбом V — это железобетонный элемент горизонтальной несущей системы здания, используемый для формирования перекрытий в промышленных и гражданских сооружениях. Продольные ребра обеспечивают жесткость конструкции и восприятие изгибающих нагрузок, передавая усилия на опорные элементы. Типоразмер относится к решениям серии 1-82, предназначенной для сборных железобетонных перекрытий с ребристой плитой.

Применение плиты ПНС 2 возможно в каркасных зданиях с шагом колонн, соответствующим длине изделия. Нагрузки от вышележащих конструкций и временных воздействий распределяются через ребра и полку на несущие стены или ригели. Несоблюдение проектной глубины опирания или неправильная ориентация ребер при монтаже может привести к неравномерной осадке и нарушению целостности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по отметкам. Ребра плиты должны располагаться строго по направлению пролета, опирание производится на закладные детали или бетонную постель. Сопряжение с соседними плитами осуществляется через швы, заполняемые цементно-песчаным раствором или бетоном по проекту. Омоноличивание стыков обеспечивает пространственную жесткость диска перекрытия.

• Работает в пролете между несущими опорами, передавая нагрузку через продольные ребра на стены, ригели или балки.
• Требует проектной глубины опирания, которая уточняется по рабочей документации серии 1-82; недостаточное опирание снижает несущую способность.
• Ориентация ребер должна соответствовать направлению пролета; монтаж с поворотом ребер приводит к перераспределению усилий и возможному разрушению.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; поверхность ребер в зоне опирания должна быть чистой и без сколов.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением; пустоты между ребрами при необходимости армируются по проекту.
• Монтажные петли используются только для подъема и монтажа; после установки они не несут эксплуатационной нагрузки.
• Запрещается опирание плиты на слабые кромки полки или ребер; все опорные поверхности должны быть выверены по горизонтали.

Правильная организация монтажа и соблюдение проектных параметров опирания обеспечивают надежную работу плиты в составе перекрытия. Контроль за состоянием опорных узлов и качеством омоноличивания выполняется строительной лабораторией.

Правила хранения и транспортировки изделия

Складирование плит осуществляется горизонтально на ровном основании, исключающем перекосы и деформации. Прокладки размещаются в местах опорных зон по длине изделия, их положение должно совпадать по вертикали при штабелировании. Хранение навалом не допускается.

Транспортировка плит производится в горизонтальном положении с фиксацией от продольного и поперечного смещения. Масса изделия 1550 кг учитывается при выборе грузоподъемного оборудования и способа строповки. Запрещается перевозка плит навалом или с опиранием на ребра. При погрузке и разгрузке используются мягкие стропы или траверсы для предотвращения повреждения ребер и полки.
