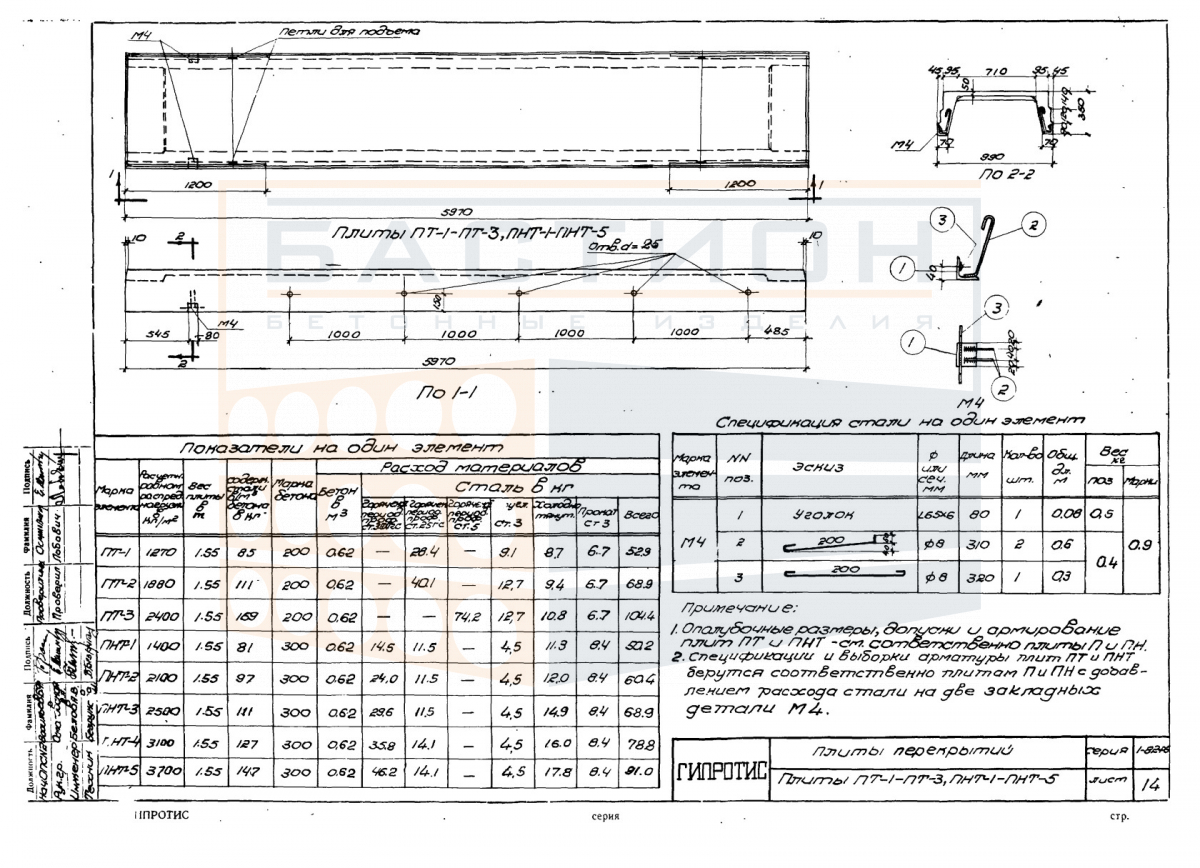

Плита ребристая ПТ 1, серия 1-82, альбом V

Плита ребристая ПТ 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий. Изделие относится к серии 1-82 (альбом V) и предназначено для восприятия вертикальных нагрузок от собственного веса, пола, перегородок и временных воздействий с последующей передачей усилий на несущие опоры — балки, стены или ригели. Ребра плиты выполняют функцию элементов жесткости, воспринимающих изгибающие моменты при работе в пролете.

Плита ПТ 1 применяется в промышленных и гражданских зданиях с сеткой колонн и шагом несущих конструкций, предусмотренными проектной документацией. Укладка плиты производится на опорные зоны с требуемой глубиной опирания, обеспечивающей равномерное распределение нагрузки. Сопряжение плиты с соседними элементами выполняется через омоноличивание швов и анкерные связи, что обеспечивает пространственную жесткость перекрытия. Для строповки при подъеме и установке предусмотрены монтажные петли, расположенные в ребрах.

Область применения и технические особенности

Монтаж плиты ПТ 1 осуществляется на подготовленные опорные поверхности с выверкой по отметкам и осям. Опирание производится на несущие элементы в соответствии с проектом. Рекомендуется использовать выравнивающий слой цементно-песчаного раствора для плотного прилегания и равномерной передачи нагрузки. При монтаже необходимо обеспечить проектное положение ребер и отсутствие перекосов.

• Плита работает в пролете между опорными элементами, воспринимая изгибающие нагрузки благодаря ребрам жесткости. Не допускается опирание на ребра в промежуточных точках, не предусмотренных проектом.
• Глубина опирания плиты на стены или балки задается рабочей документацией и должна быть выдержана в пределах допусков. Недостаточное опирание может привести к концентрации напряжений и повреждению торцевых зон.
• Торцы плиты, включая участки вблизи ребер, не должны подвергаться ударным нагрузкам при строповке и разгрузке. Нарушение целостности бетона в опорных зонах снижает несущую способность.
• Швы между смежными плитами после монтажа заполняются бетоном по проектному решению. Омоноличивание обеспечивает совместную работу плит и распределение нагрузок.
• Анкеровка плит к несущим элементам выполняется сваркой закладных деталей или выпусков арматуры. Отсутствие анкеровки может привести к смещению плит под действием горизонтальных нагрузок.
• Монтаж плит производится с использованием крана и траверсы, исключающей перекос строп. Строповка осуществляется за монтажные петли, расположенные в ребрах.
• Перед укладкой проверяется плоскостность опорных поверхностей. Допустимые неровности компенсируются раствором или металлическими прокладками по проекту.

Соблюдение перечисленных требований при монтаже плит ПТ 1 обеспечивает проектные условия работы перекрытия и предотвращает развитие дефектов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты ПТ 1 складируются в горизонтальном положении на ровном твердом основании. Допускается хранение в штабелях с укладкой на деревянные прокладки, размещаемые в опорных зонах. Прокладки соседних рядов должны располагаться строго по вертикали во избежание изгибающих нагрузок на плиты. Высота штабеля определяется с учетом массы изделий и устойчивости, но не должна превышать предельного значения, указанного в проекте складирования.

Транспортировка плит осуществляется в положении, аналогичном складированию, с надежной фиксацией от смещения в кузове транспортного средства. Плиты укладываются на прокладки с совпадением по вертикали. Запрещается перевозка плит навалом или с опиранием на ребра. Погрузка и разгрузка производятся с использованием траверс и стропов, исключающих повреждение монтажных петель и торцевых зон.
