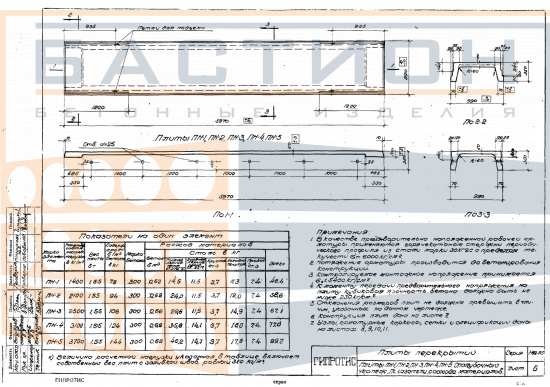

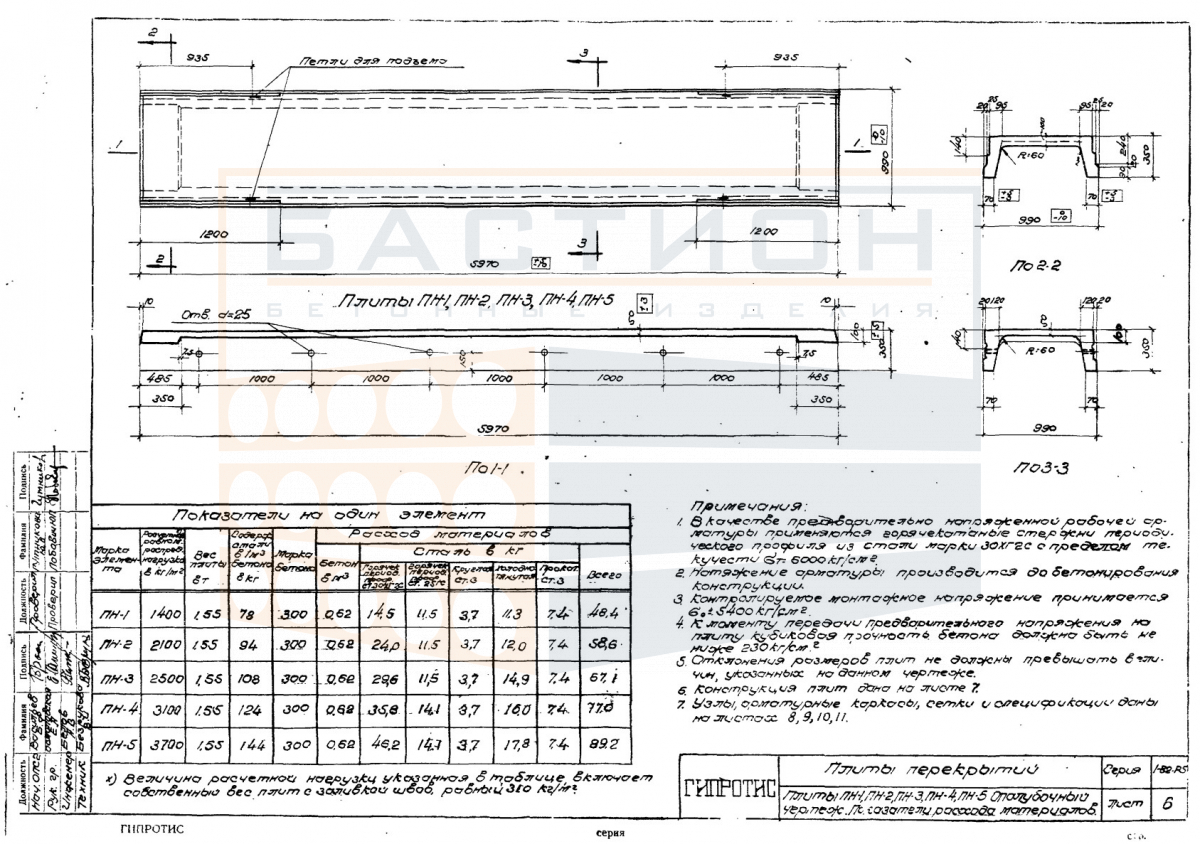

Плита ребристая ПН 2, серия 1-82, альбом V

Плита ребристая ПН 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Продольные ребра изделия воспринимают изгибающие нагрузки от полезной эксплуатационной нагрузки, собственного веса и временных воздействий, передавая усилия на несущие стены или ригели. Отнесение к серии 1-82, альбом V определяет геометрические параметры и конструктивные решения, включая схему армирования и расположение монтажных петель.

Типоразмер ПН 2 применяется в перекрытиях жилых, общественных и производственных зданий с проектным шагом несущих опор. Работа ребер обеспечивает жесткость элемента в пролете и распределение нагрузки по опорным зонам. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос ребер, приводят к неравномерному нагружению и образованию трещин. Швы между смежными плитами заполняются цементно-песчаным раствором с последующим омоноличиванием в соответствии с проектной документацией. Правильная установка детали гарантирует сохранность несущей способности перекрытия на весь срок эксплуатации.

Область применения и технические особенности

Укладка плиты выполняется на подготовленное основание из несущих стен или ригелей с проектным шагом опор. Продольные ребра ориентируются вдоль пролета, обеспечивая передачу изгибающих усилий. Глубина опирания задается рабочими чертежами серии 1-82 и контролируется по монтажным отметкам. Сопряжение со смежными элементами осуществляется через заполнение швов и установку анкерных связей при необходимости.

• Продольные ребра работают как основные несущие элементы, воспринимающие изгибающие моменты и перерезывающие силы на всем пролете.
• Опирание плиты выполняется на две стороны — по торцам ребер; не допускается опирание на полки или поперечные ребра без проектного обоснования.
• Торцевые участки ребер содержат закладные детали и монтажные петли; повреждение этих зон при строповке или разгрузке снижает несущую способность.
• Швы между плитами шириной 20–50 мм заполняются раствором не ниже класса В15 с обязательным уплотнением для обеспечения совместной работы.
• Монтаж ведется с выверкой по осям и отметкам; перекос более 5 мм в поперечном направлении требует переустановки.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без проектного усиления и гидроизоляции.

Проектное положение плиты фиксируется сваркой закладных деталей или анкеровкой в соответствии с решениями серии 1-82. После монтажа выполняется омоноличивание продольных и поперечных швов для обеспечения дискретной жесткости перекрытия.

Правила хранения и транспортировки изделия

Складское хранение осуществляется в горизонтальном положении на ровной площадке с твердым покрытием, исключающей неравномерную осадку грунта. Прокладки из пиломатериала устанавливаются в местах опирания ребер — строго одна над другой в вертикальных рядах, на расстоянии не более 1 метра от торцов. Высота штабеля ограничивается прочностью прокладок и устойчивостью изделий; при отсутствии указаний принимается по схеме складирования с учетом массы единицы.

Транспортировка производится в специально оборудованных транспортных средствах с фиксацией изделий от продольных и поперечных смещений. Перевозка навалом не допускается. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. При разгрузке запрещается сбрасывание и опирание ребер на острые кромки. Поврежденные петли или сколы бетона в опорных зонах делают изделие непригодным для применения без заключения проектной организации.
