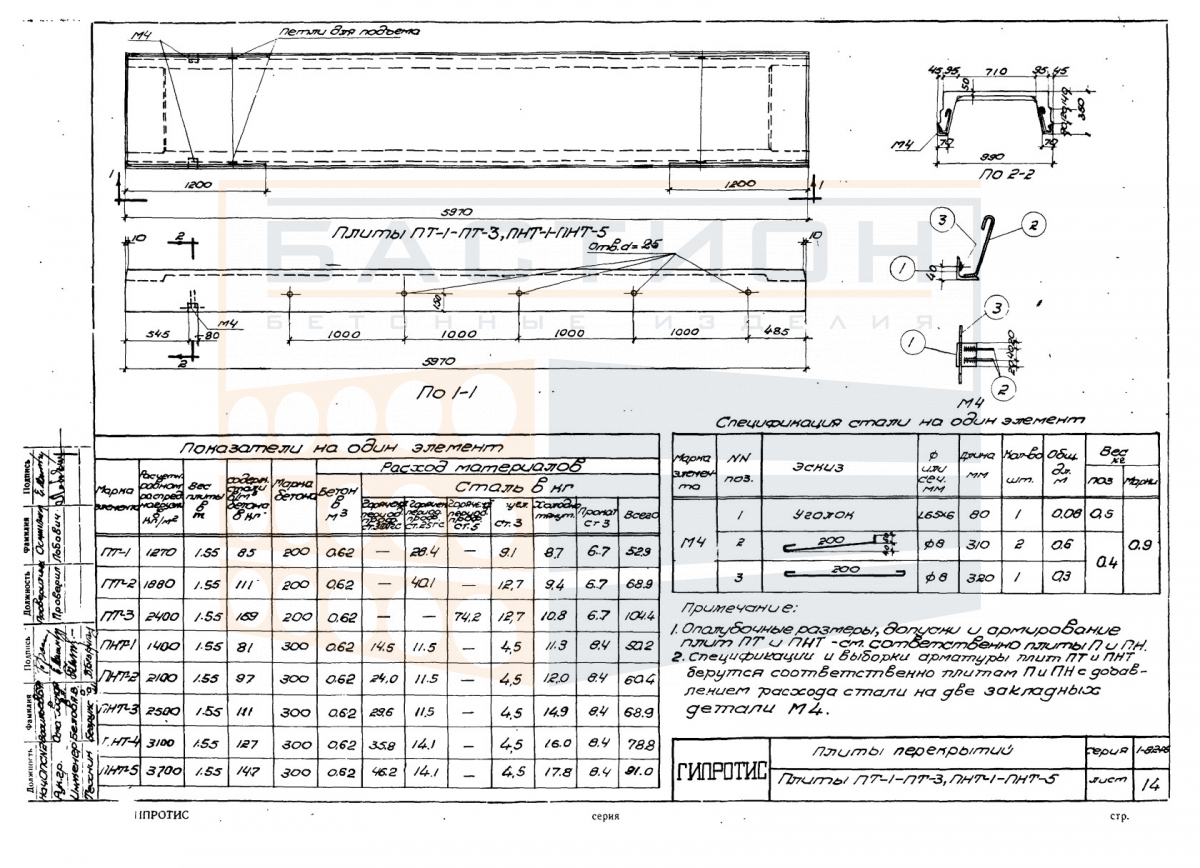

Плита ребристая ПНТ 4, серия 1-82, альбом V

Плита ребристая ПНТ 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, подвального или технического перекрытия. Изделие относится к типовой серии 1-82, альбом V, предназначенной для сборных железобетонных конструкций промышленных и гражданских сооружений. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость при изгибе и распределение нагрузки на несущие опоры. Наличие технологических отверстий в полке плиты позволяет пропускать инженерные коммуникации без нарушения целостности перекрытия.

Плита рассчитана на опирание на балки, ригели или несущие стены. Основной функцией элемента является восприятие постоянных и временных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на вертикальные конструкции здания. Проектное положение плиты определяется рабочими чертежами серии. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к перераспределению усилий и снижению несущей способности перекрытия. При монтаже необходимо обеспечить точное совмещение опорных зон с проектными отметками.

Область применения и технические особенности

Монтаж плиты выполняется после возведения несущих конструкций и выверки опорных поверхностей. Стыки между плитами омоноличиваются для обеспечения совместной работы в составе диска перекрытия. Технические параметры изделия соответствуют решениям серии 1-82.

• Плита устанавливается в проектное положение с опиранием продольных ребер на несущие конструкции; глубина опирания задается рабочими чертежами серии 1-82.
• Технологические отверстия в полке предназначены для пропуска трубопроводов и кабелей; запрещается их расширение или сверление дополнительных отверстий без проектного обоснования.
• Монтаж плиты выполняется с использованием всех монтажных петель; строповка производится за петли с обеспечением равномерного натяжения ветвей стропа.
• После установки плиты швы между смежными элементами заполняются бетоном по проекту; омоноличивание обеспечивает совместную работу плит в составе диска перекрытия.
• Торцевые зоны плиты не должны повреждаться при транспортировке и монтаже; повреждение торцов снижает прочность опорных участков.
• Плита складируется и транспортируется в горизонтальном положении на опорных прокладках, установленных в местах расположения ребер; запрещается опирание на полку плиты.

Соблюдение указанных требований при монтаже и эксплуатации обеспечивает расчетную несущую способность перекрытия и долговечность конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной подготовленной площадке, исключающей неравномерную осадку грунта. Плиты укладываются в штабели в горизонтальном положении. Между рядами устанавливаются деревянные или бетонные прокладки, расположенные строго вертикально одна над другой в опорных зонах. Высота штабеля определяется массой изделий и условиями складирования. Монтажные петли должны быть доступны для строповки, полки и ребра защищены от механических повреждений.

Транспортировка плит осуществляется в горизонтальном положении с надежным креплением к транспортному средству. Изделия укладываются на подкладки, исключающие контакт с дном кузова. Во время перевозки исключаются резкие рывки и удары, способные вызвать сколы бетона или деформацию арматуры. Погрузка и разгрузка выполняются с использованием траверс или стропов, обеспечивающих равномерное распределение усилий. Запрещается сбрасывание плит или их перемещение волоком.
