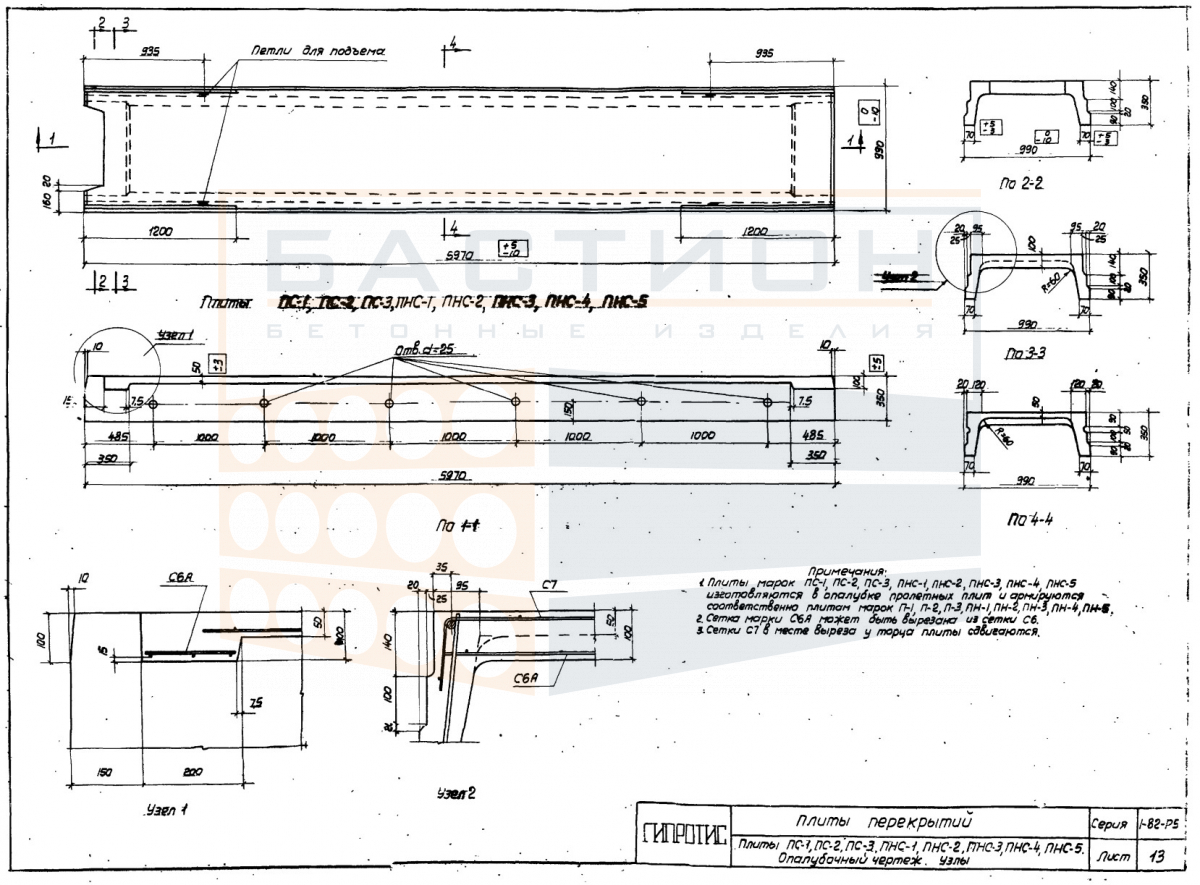

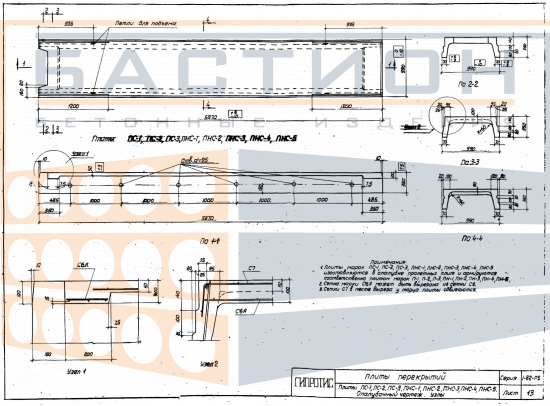

Плита ребристая ПНС 5, серия 1-82, альбом V

Плита ребристая ПНС 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия в промышленных и гражданских объектах. Продольные и поперечные рёбра обеспечивают пространственную жёсткость и восприятие изгибающих нагрузок, а полка распределяет усилия в пролёте. Изделие относится к серии 1-82, альбом V, типоразмер ПНС 5, и используется в составе сборных перекрытий с шагом опор до 6 метров.

Работа плиты в пролёте предполагает передачу нагрузок от пола, перегородок и технологического оборудования на несущие стены, ригели или балки. Торцевые зоны изделия являются опорными и требуют защиты от повреждений при транспортировке и монтаже. Недостаточная глубина опирания или перекос при установке ведут к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на выверенное основание с обеспечением проектной глубины опирания. Рёбра ориентируются вниз, полка — вверх, что соответствует расчётной схеме работы. Строповка производится за монтажные петли без перекоса, с использованием траверсы для равномерного захвата.

• Работает в пролёте между несущими опорами, воспринимая изгибающие нагрузки за счёт продольных ребёр; поперечные ребра обеспечивают устойчивость при транспортировке и монтаже.
• Торцевые опорные зоны являются зонами концентрации сжимающих усилий; повреждения кромок и сколы снижают расчётную несущую способность.
• Монтажное положение проверяется по отметкам и осям; отклонение от проектной плоскости не допускается и исправляется регулировкой опорных площадок.
• Швы между смежными плитами омоноличиваются по проекту; анкеровка продольной арматуры в зоне опирания выполняется сварными соединениями.
• Подъём и установка осуществляются равноплечей траверсой за все монтажные петли; захват за ребра или полку запрещён.
• Контроль опирания: глубина соответствует требованиям серии 1-82 для данного типоразмера; недостаточное опирание приводит к деформациям.

Соблюдение перечисленных требований обеспечивает совместную работу плит в составе перекрытия и предотвращает локальные перегрузки. Маркировка и схема строповки наносятся на боковую поверхность ребра.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном основании, исключающем деформацию. Прокладки устанавливаются в местах, соответствующих опорным зонам, и располагаются строго одна над другой по вертикали. Высота штабеля определяется схемой складирования с учётом массы изделия и прочности поддона. Не допускается опирание на углы, кромки полки или монтажные петли.

Транспортировка выполняется в положении «на ребро» или в горизонтальной стопке с фиксацией от смещения. Погрузка и разгрузка осуществляются за монтажные петли с применением траверсы. Запрещается перемещение навалом, сбрасывание и удары. Защита торцов и ребер от механических повреждений обязательна. При выгрузке не допускается опирание плиты на грунт без прокладок.
