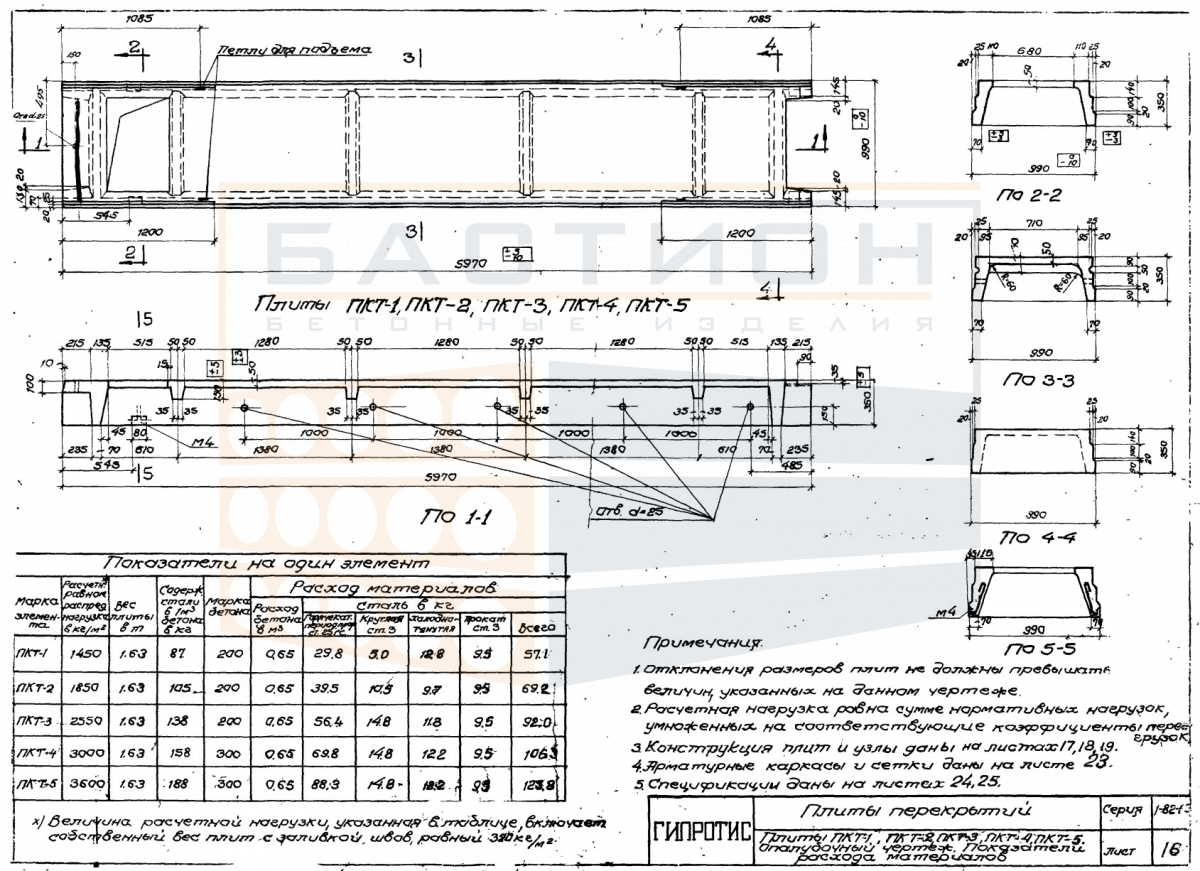

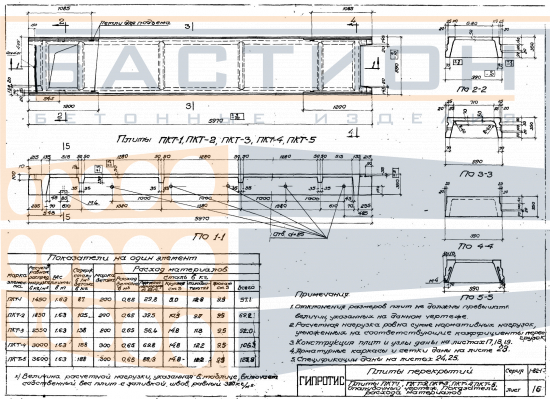

Плита ребристая ПКТ 3, серия 1-82, альбом V

Плита ребристая ПКТ 3 серии 1-82 альбома V — это железобетонный сборный элемент горизонтальной несущей системы здания, применяемый в составе перекрытий производственных, складских и общественных сооружений. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать значительные изгибающие нагрузки при относительно малом расходе материала. Изделие относится к типовым решениям серии 1-82, разработанной для унификации сборных железобетонных перекрытий с ребристыми плитами.

Плиты ПКТ 3 укладываются на несущие стены, балки или ригели с опиранием по контуру или по двум сторонам, в зависимости от проектной схемы. Конструкция плиты рассчитана на восприятие распределенных и сосредоточенных нагрузок от пола, оборудования, перегородок и людей. Применение ребристых плит позволяет увеличить пролеты перекрытий и снизить собственный вес перекрытия по сравнению со сплошными плитами. Точные параметры опирания и армирования определяются рабочей документацией серии 1-82.

Область применения и технические особенности

Монтаж плит ПКТ 3 выполняется в проектное горизонтальное положение с опиранием на предварительно подготовленные несущие конструкции. Глубина опирания и расположение плит в плане задаются проектом. Плиты стропуются за монтажные петли, расположенные в ребрах. После установки швы между плитами заполняются бетоном, а анкерные связи обеспечивают совместную работу плит в составе диска перекрытия.

• Продольные ребра плиты являются основными несущими элементами, воспринимающими изгибающий момент в пролете; поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки.
• Опирание плиты выполняется на несущие стены, балки или ригели по двум коротким сторонам; проектная глубина опирания исключает смятие торцевых зон.
• При монтаже не допускается повреждение ребер и торцевых участков, так как это снижает несущую способность и долговечность изделия.
• Анкеровка плит в стенах или замоноличивание швов выполняется по проектному решению для обеспечения устойчивости перекрытия при горизонтальных воздействиях.
• Пустоты между ребрами не предназначены для прокладки инженерных коммуникаций без предварительного согласования с проектом.
• Выравнивание плит по высоте производится регулировкой опорных площадок или устройством выравнивающего слоя; перекос плит при монтаже недопустим.

Соблюдение геометрии опирания и правильная строповка являются обязательными условиями безопасного монтажа и последующей эксплуатации перекрытия. Проектное положение плиты должно быть зафиксировано до начала бетонирования швов.

Правила хранения и транспортировки изделия

Хранение плит ПКТ 3 осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала или резины укладываются в местах опорных зон (под ребрами) строго по вертикали в каждом ряду штабеля. Высота штабеля и количество рядов определяются проектом складирования с учетом массы и прочности изделий. Торцы и монтажные петли должны быть защищены от повреждений при складировании.

Транспортировка плит производится в горизонтальном положении на специализированных транспортных средствах с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещена. При погрузке и разгрузке следует исключить ударные нагрузки, падение и опирание плит на слабые кромки или углы. Строповка осуществляется только за монтажные петли, выход арматуры не допускается.
