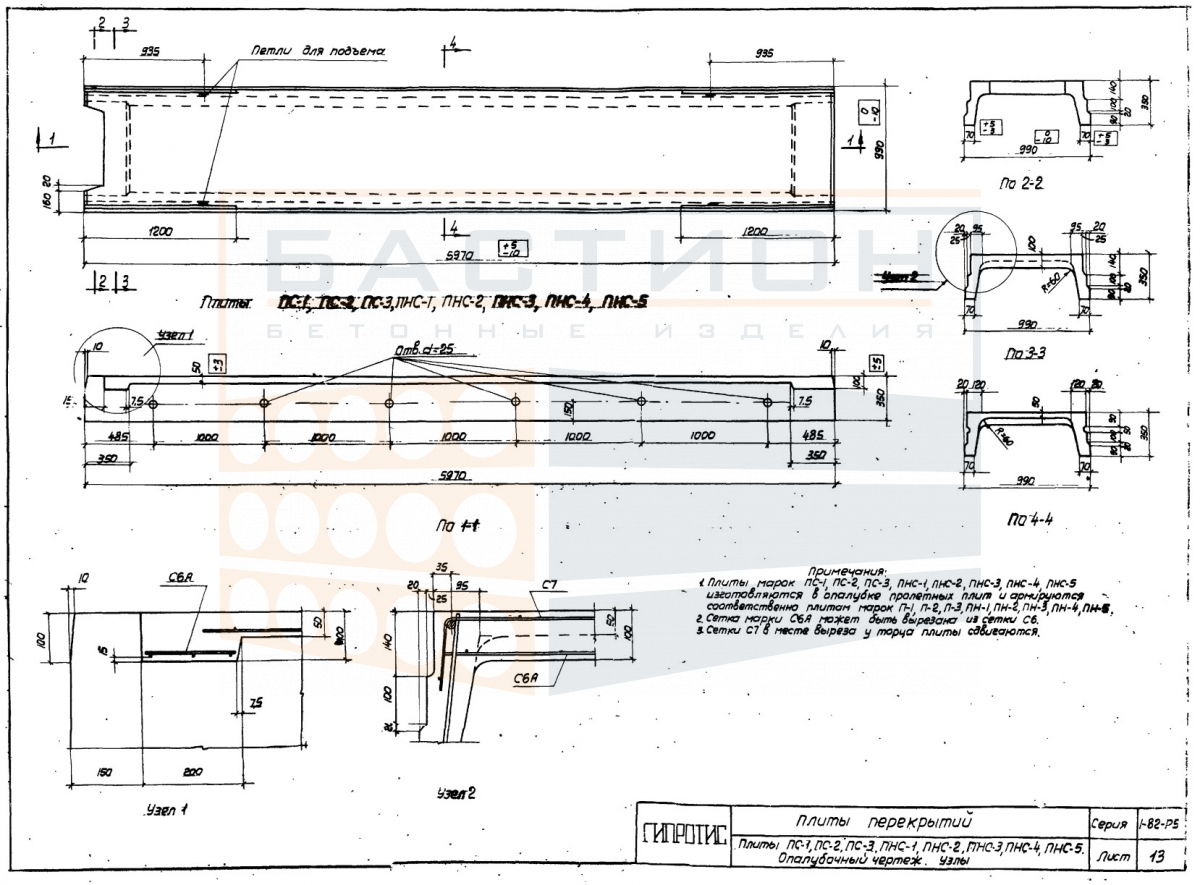

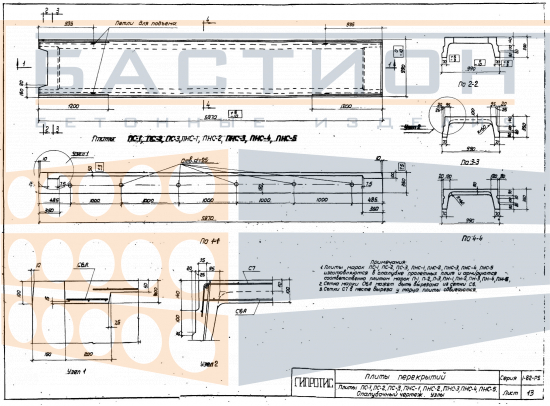

Плита ребристая ПНС 3, серия 1-82, альбом V

Плита ребристая ПНС 3 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к типоразмерам серии 1-82, альбом V, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей усилий на несущие стены или каркас. Продольные ребра выполняют функцию балок, обеспечивая необходимую жесткость и несущую способность при пролетах, предусмотренных проектом.

Серия 1-82, альбом V, регламентирует основные геометрические и армировочные параметры ребристых плит, применяемых в строительстве. Использование плит ПНС 3 требует соблюдения проектных решений по опиранию и стыковке с колоннами, балками или стенами. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к неравномерному распределению нагрузки и снижению надежности перекрытия. Монтаж должен выполняться после проверки готовности опорных конструкций.

Область применения и технические особенности

Плиты ПНС 3 применяются в качестве несущих элементов перекрытий отапливаемых и неотапливаемых зданий. Опирание производится на несущие стены, балки или ригели по двум сторонам (коротким или длинным — в зависимости от конструктивной схемы). Рабочее положение плиты — горизонтальное, ребрами вниз. При монтаже необходимо обеспечить проектную глубину опирания, которая задается рабочей документацией. Поверхность плиты после установки образует основание для устройства полов.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет продольных ребер, работающих как балки.
• Торцевые зоны плиты являются опорными участками, поэтому повреждения бетона или арматуры в этих зонах при строповке и разгрузке недопустимы.
• Соседние плиты стыкуются по боковым граням; швы между ними заполняются цементно-песчаным раствором или бетоном по проекту для обеспечения совместной работы.
• Монтажные петли используются исключительно для подъема и установки; после монтажа петли отгибаются или срезаются, если это указано в проектной документации.
• При монтаже необходимо проверять отметки опорных площадок и обеспечивать равномерное опирание без перекосов для предотвращения концентрации напряжений.
• Запрещается устанавливать плиту на неподготовленное основание, на отдельные выступающие элементы или с наклоном, превышающим проектный допуск.

Выбор конкретной схемы опирания и способа соединения плит с несущими конструкциями производится на основании рабочей документации. При проектировании перекрытия учитываются нагрузки, пролеты и условия эксплуатации здания.

Правила хранения и транспортировки изделия

Хранение плит ПНС 3 осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны каждой плиты укладываются деревянные прокладки сечением не менее 100х100 мм, расположенные строго по вертикали одна над другой. Высота штабеля не должна превышать значений, установленных схемой складирования для данного типоразмера. Плиты следует размещать таким образом, чтобы исключить повреждение ребер и монтажных петель.

Транспортировка плит производится в горизонтальном положении с опиранием на опорные зоны. Размещение в кузове должно исключать взаимное смещение и удары. Запрещается перевозка плит навалом или с опиранием на ребра. Фиксация выполняется с использованием инвентарных стяжек или упоров. Погрузка и выгрузка осуществляются краном с применением траверсы и стропов, рассчитанных на массу изделия. При подъеме необходимо следить за равномерным натяжением стропов.
