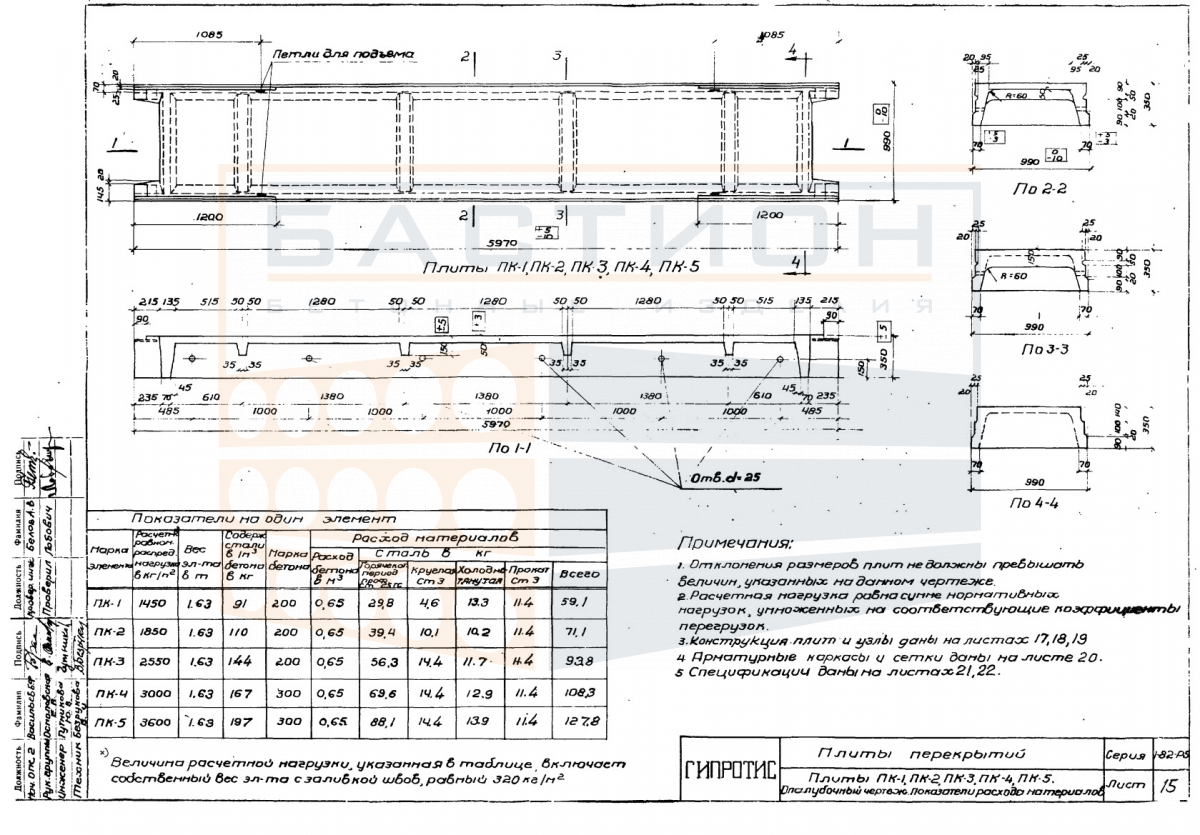

Плита ребристая ПК 2, серия 1-82, альбом V

Плита ребристая ПК 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1-82, альбом V, разработанной для унифицированных сборных перекрытий производственных и вспомогательных зданий. Жесткость конструкции обеспечивается продольными ребрами, которые воспринимают изгибающие нагрузки и передают их на опорные элементы. Тяжелый бетон и стальное армирование гарантируют восприятие эксплуатационных нагрузок при соблюдении проектных условий опирания.

Применение плиты рассчитано на нагрузки от пола, оборудования, перегородок и персонала. Передача усилий осуществляется через опорные зоны на стены, балки или ригели. Недостаточная глубина опирания или неправильная ориентация ребер может привести к перераспределению напряжений и снижению несущей способности перекрытия. Проектное положение плиты фиксируется по осям и отметкам, после чего выполняется омоноличивание стыков для обеспечения жесткости диска перекрытия.

Область применения и технические особенности

Монтаж плиты ведется на подготовленное основание с выверкой по горизонтали. Опирание ребер должно соответствовать проектным узлам, указанным в рабочей документации серии 1-82. После установки и выверки швы между смежными плитами заполняются бетоном с уплотнением. Требования к опиранию и стыковке задаются проектом и не могут изменяться без пересчета.

• Плита работает в пролете между несущими опорами, воспринимая вертикальные нагрузки от пола, оборудования и перегородок и передавая их на стены, балки или ригели.
• Ребра плиты выполняют функцию балок жесткости и ориентируются вдоль пролета; монтаж с отклонением от проектного положения не допускается.
• Глубина опирания плиты на стену или ригель задается проектной документацией серии 1-82; недостаточное опирание снижает несущую способность и может вызвать скол бетона.
• Торцевые участки плиты, особенно в зоне опирания, не должны повреждаться при строповке, транспортировке и разгрузке; зацепку производить только за монтажные петли.
• Смежные плиты соединяются сваркой выпусков арматуры или закладных деталей с последующим омоноличиванием швов для обеспечения жесткости диска перекрытия.
• Запрещается использовать внутренние полости плиты для прокладки инженерных сетей, не предусмотренных проектом; устройство отверстий допускается только в местах, указанных в рабочих чертежах.

Выполнение перечисленных требований обеспечивает надежную работу плиты в составе сборного перекрытия и предотвращает аварийные ситуации при эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Допускается штабелирование с прокладками по вертикальным рядам, установленными в местах опорных зон (под ребрами). Прокладки должны защищать торцы и ребра от повреждений. Высота штабеля определяется несущей способностью нижних плит и условиями склада.

Транспортировка осуществляется в кузове автомобиля с фиксацией от смещения. Плиты укладываются на ложементы с опорой под ребра. Запрещается перевозка навалом и сбрасывание при разгрузке. Строповка производится за монтажные петли с использованием траверс, исключающих перекос. Перемещение плиты без петель должно выполняться специальными захватами с зацепом за ребра, по согласованию с проектом.
