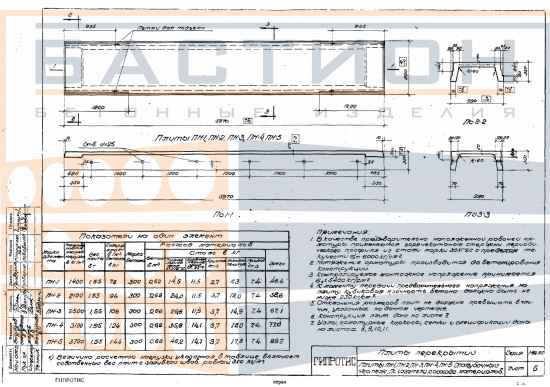

Плита ребристая ПН 4, серия 1-82, альбом V

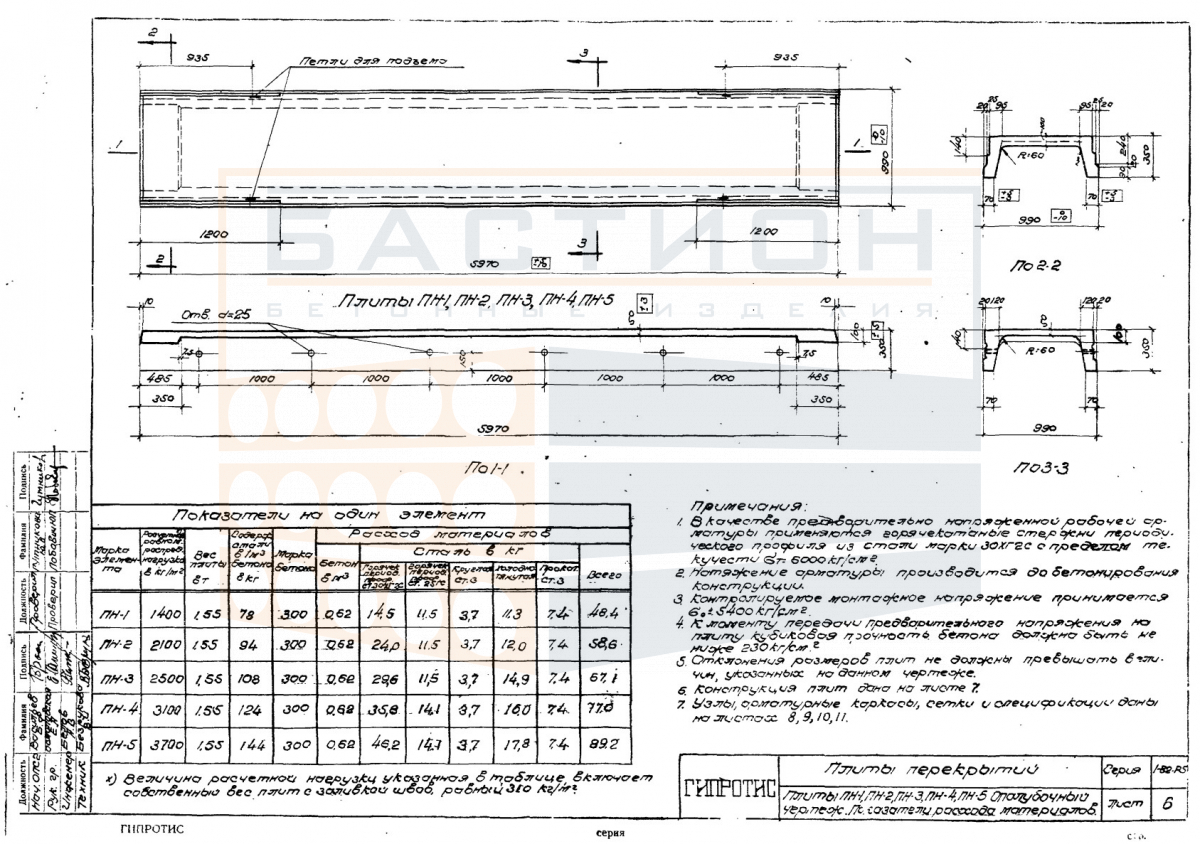

Плита ребристая ПН 4 серии 1-82, альбом V — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие изгибающих нагрузок при относительно малом весе, что характерно для изделий данной серии.

Изделие предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, ригели или балки. Монтаж плит осуществляется в проектное положение с опиранием по двум коротким сторонам. Ошибки при выборе глубины опирания или ориентации ребер могут привести к перегрузке конструкции и потере устойчивости перекрытия.

Область применения и технические особенности

Плиты ребристые типа ПН 4 применяются в сборных и сборно-монолитных перекрытиях промышленных и гражданских зданий. Опирание производится на железобетонные ригели или стальные балки. Глубина опирания и узлы сопряжения определяются проектной документацией. При монтаже необходимо контролировать горизонтальность опорных площадок и правильность положения плиты по осям.

• Ребристая конструкция плиты обеспечивает эффективное распределение изгибающих нагрузок по длине пролета, продольные ребра воспринимают основные растягивающие усилия.
• Длина плиты 5970 мм определяет расстояние между опорами; ширина 990 мм и высота 350 мм позволяют использовать ее в составе перекрытий с типовыми шагами колонн и балок.
• Опирание производится по двум коротким сторонам на несущие элементы; проектная глубина опирания уточняется по рабочей документации серии 1-82.
• При монтаже необходимо исключить перекос плиты и обеспечить плотное прилегание к опорным поверхностям, недопустимо опирание на разрушенные или неподготовленные участки.
• Цельность ребер и торцевых зон не должна нарушаться при строповке и разгрузке; повреждение бетона в этих зонах снижает несущую способность.
• Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы и жесткости диска перекрытия.

Соблюдение указанных требований при монтаже обеспечивает надежную работу плиты в составе перекрытия и предотвращает образование трещин и деформаций, связанных с неправильной установкой.

Правила хранения и транспортировки изделия

Плиты ребристые ПН 4 складируются в горизонтальном положении на ровном твердом основании, исключающем прогиб. Прокладки устанавливаются в местах опорных зон (под ребрами) строго по вертикали для предотвращения изгиба. Высота штабеля не должна превышать значений, указанных в проектной документации; при отсутствии указаний штабель формируется с учетом массы и габаритов изделия.

Транспортировка производится в горизонтальном положении с фиксацией от смещения. Запрещается перевозка плит навалом. Строповка осуществляется за монтажные петли. При погрузке и разгрузке исключаются ударные нагрузки на ребра и торцы. Подъем и перемещение выполняются с использованием траверс или стропов, исключающих перекос и повреждение бетона.
