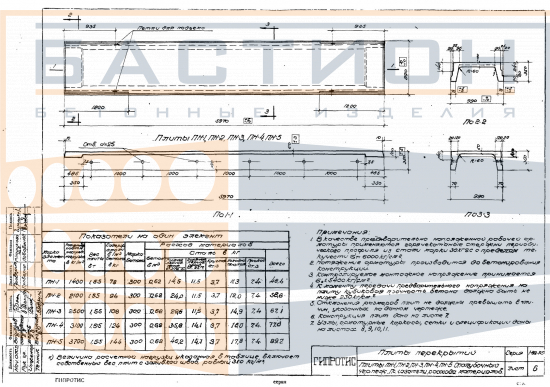

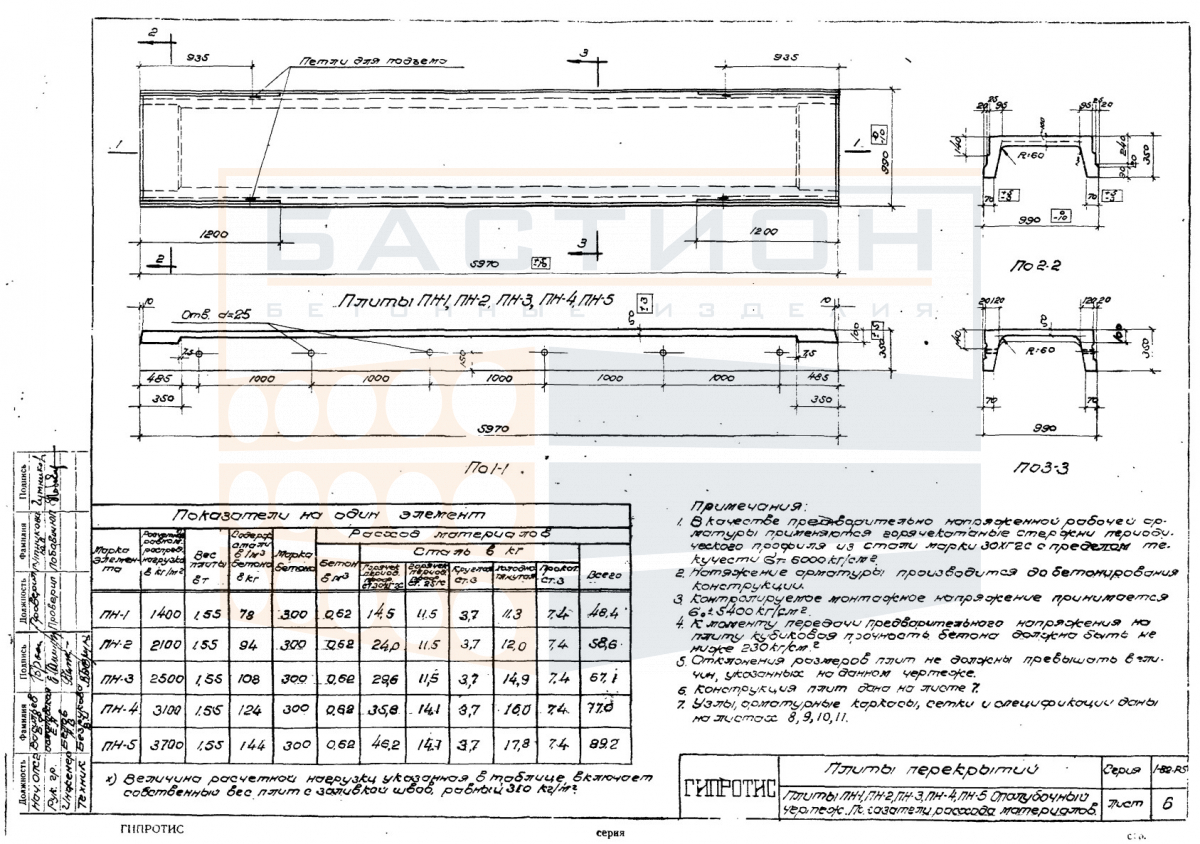

Плита ребристая ПН 5, серия 1-82, альбом V

Плита ребристая ПН 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в зданиях каркасного типа. Изделие относится к серии 1-82, альбом V, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей усилий на несущие стены, балки или ригели. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и распределение нагрузки по всей площади.

Применение ребристых плит ПН 5 характерно для промышленных и гражданских зданий с шагом колонн до 6 м. Работа ребер на изгиб позволяет перекрывать большие пролеты без промежуточных опор. При монтаже важно обеспечить проектное опирание плиты на несущие конструкции с соблюдением глубины заделки и вертикальности торцов. Ошибки при укладке, такие как смещение оси или недостаточная глубина опирания, могут привести к перераспределению нагрузок и снижению несущей способности.

Область применения и технические особенности

Плита ПН 5 устанавливается в проектное положение на ригели или стены с ориентированием ребер вниз. Опирание выполняется по коротким сторонам на несущие конструкции с заделкой торцов согласно рабочей документации серии 1-82. В процессе эксплуатации плита работает как балочная конструкция, передавая нагрузку на опоры через ребра.

• Глубина опирания плиты на несущие конструкции задается проектом и контролируется по монтажным осям; недостаточное опирание снижает несущую способность.
• Торцевые зоны плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке; повреждение ребер в опорной части недопустимо.
• Швы между смежными плитами заполняются цементно-песчаным раствором по проектному решению для обеспечения совместной работы.
• Монтаж производится с использованием траверсы, исключающей перекос и деформацию ребер; подъем за монтажные петли.
• Плиты укладываются на выверенный слой раствора для равномерного распределения нагрузки по опорной поверхности.
• При необходимости устройства отверстий в плите их расположение и размеры согласовываются с проектной организацией; самостоятельное штробление ребер запрещено.
• Хранение плит на строительной площадке осуществляется в горизонтальном положении с опиранием на деревянные прокладки в местах расположения ребер.

Соблюдение перечисленных требований обеспечивает проектную работу плиты в составе перекрытия и предотвращает развитие дефектов при эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит ПН 5 выполняется на ровной площадке с твердым покрытием в горизонтальном положении. Прокладки из дерева устанавливаются строго под опорные зоны ребер по одной вертикальной линии. Высота штабеля не должна превышать допустимую по условиям устойчивости и прочности нижних изделий. Защита монтажных петель и торцов от повреждений обязательна.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на опорные зоны ребер. Фиксация от продольных и поперечных смещений выполняется с помощью инвентарных упоров. Не допускается перевозка плит навалом или с выступающими частями, создающими риск концентрации нагрузок. Погрузка и разгрузка производятся с использованием стропотехники, исключающей рывки и удары.
