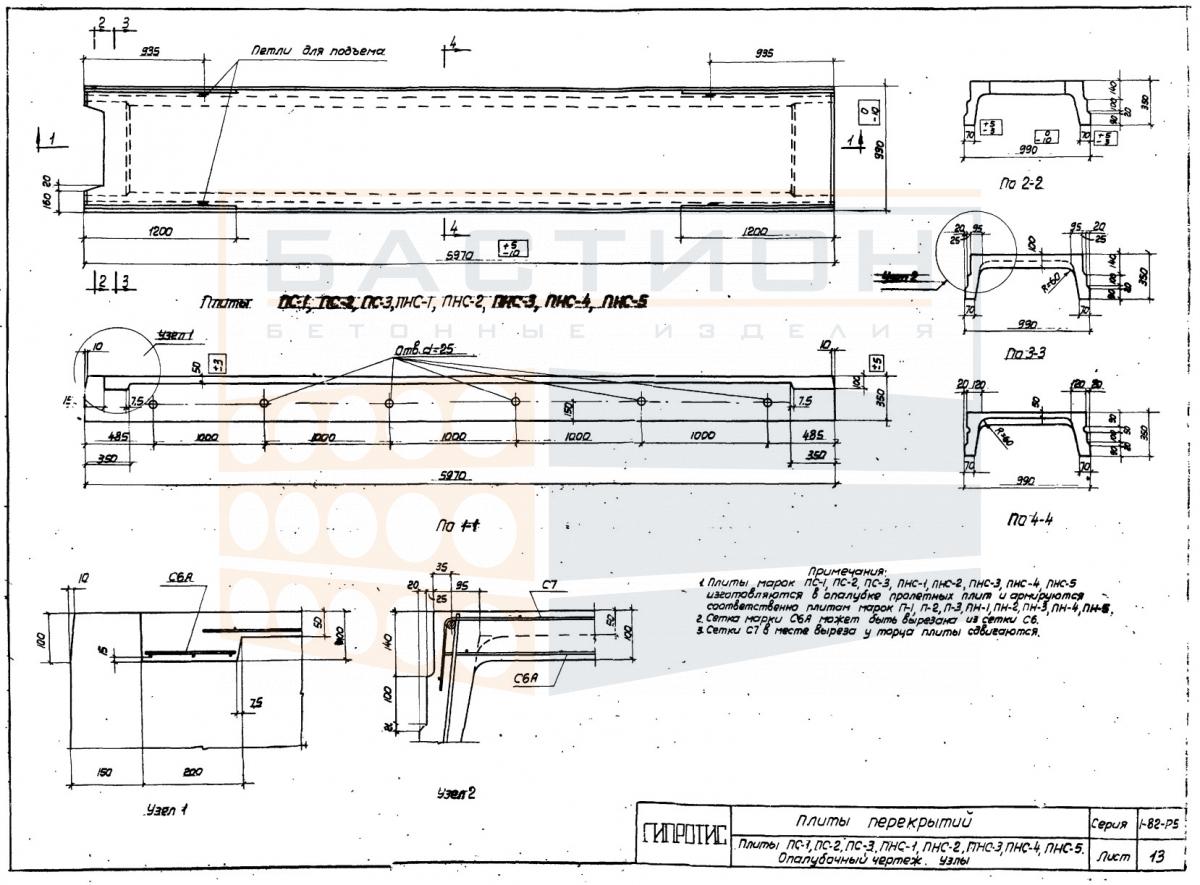

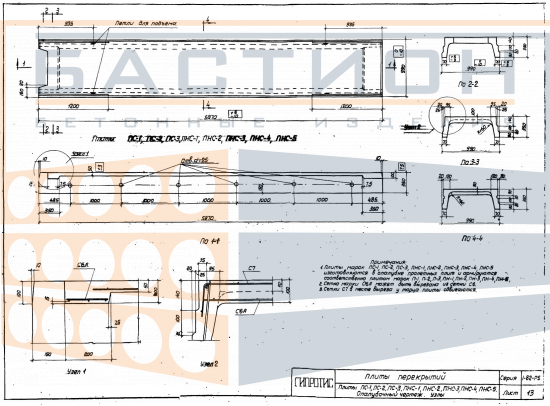

Плита ребристая ПС 1, серия 1-82, альбом V

Плита ребристая ПС 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1-82, альбом V, и используется в каркасных промышленных и гражданских зданиях с шагом поперечных рам 6 метров. Основная функция плиты — восприятие статических и динамических нагрузок от пола, оборудования, людей и перегородок с последующей передачей усилий на несущие балки, ригели или стены. Продольные ребра обеспечивают жесткость конструкции при изгибе, а полка плиты выполняет распределительную роль. Бетон и стальная арматура работают совместно, обеспечивая требуемую несущую способность и трещиностойкость.

Применение плит ПС 1 в составе сборных перекрытий позволяет перекрывать пролеты до 6 метров при шаге поперечных рам 6 метров. Типоразмер рассчитан на нормативные нагрузки, принятые для общественных и производственных зданий согласно решениям серии 1-82. При проектировании необходимо учитывать глубину опирания плиты на несущие элементы, которая задается рабочей документацией. Ошибки в монтаже, такие как недостаточное опирание или перекос плиты, приводят к перераспределению усилий в ребрах и могут вызвать появление трещин в приопорных зонах. Отклонение от проектной схемы опирания снижает эксплуатационную пригодность перекрытия.

Область применения и технические особенности

Монтаж плиты ПС 1 выполняется с опиранием продольных ребер на железобетонные ригели, балки или стены. Проектное положение фиксируется с помощью монтажных петель и выверяется по осям. После укладки производится омоноличивание стыков между смежными плитами для обеспечения совместной работы под нагрузкой. Глубина опирания и класс бетона омоноличивания принимаются по серии 1-82, альбом V.

• Продольные ребра плиты работают как основные несущие элементы, воспринимающие изгибающие моменты от вертикальных нагрузок. Поперечные ребра обеспечивают пространственную жесткость и перераспределение усилий между продольными ребрами.
• Опирание плиты проектируется на две короткие стороны — на ригели или стены. Длина опорной площадки принимается по проекту и должна быть не менее минимальных значений, указанных в серии.
• Пустоты между ребрами снижают собственный вес изделия, что упрощает монтаж и уменьшает нагрузки на фундаменты. Не допускается прокладка инженерных коммуникаций в пустотах без специальных проектных решений.
• Стыки между плитами заполняются мелкозернистым бетоном класса по прочности не ниже проектного для обеспечения монолитности. Арматурные выпуски при их наличии свариваются по указаниям рабочей документации.
• Типичная ошибка — монтаж плиты с опиранием на длинные стороны или на ребра, что вызывает концентрацию сжимающих напряжений и может привести к выколу бетона и потере несущей способности.
• Торцевые участки плиты вблизи монтажных петель не должны повреждаться при строповке и разгрузке. Повреждение арматуры в этих зонах снижает анкеровку и допускается только после усиления по проекту.
• Перед установкой проверяется плоскостность опорных поверхностей несущих конструкций. Неровности более допусков, установленных нормами, должны быть устранены до начала монтажа.

Проектные параметры опирания, класс бетона для омоноличивания, схема анкеровки и армирования стыков определяются по рабочей документации серии 1-82, альбом V. Отступление от требований проекта снижает несущую способность перекрытия и может привести к аварийным ситуациям.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадки. В местах опирания под торцы ребер устанавливаются деревянные или бетонные прокладки. Прокладки вышележащего ряда располагаются строго по вертикали над прокладками нижнего ряда для предотвращения изгиба плиты. Масса изделия (1550 кг) учитывается при выборе схемы складирования и подъемного оборудования. Высота штабеля ограничивается прочностью нижних изделий и не должна превышать значений, указанных в проекте складирования. Для защиты бетона от выколов между плитами размещаются мягкие прокладки.

Транспортировка выполняется в специальных кассетах или на платформах с надежной фиксацией от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием траверсы или стропов за монтажные петли. Подъем должен осуществляться плавно, без рывков и ударов. Строповка выполняется за обе петли с равномерным распределением усилий. Запрещается сбрасывание изделий и воздействие на ребра и полку при разгрузке.
