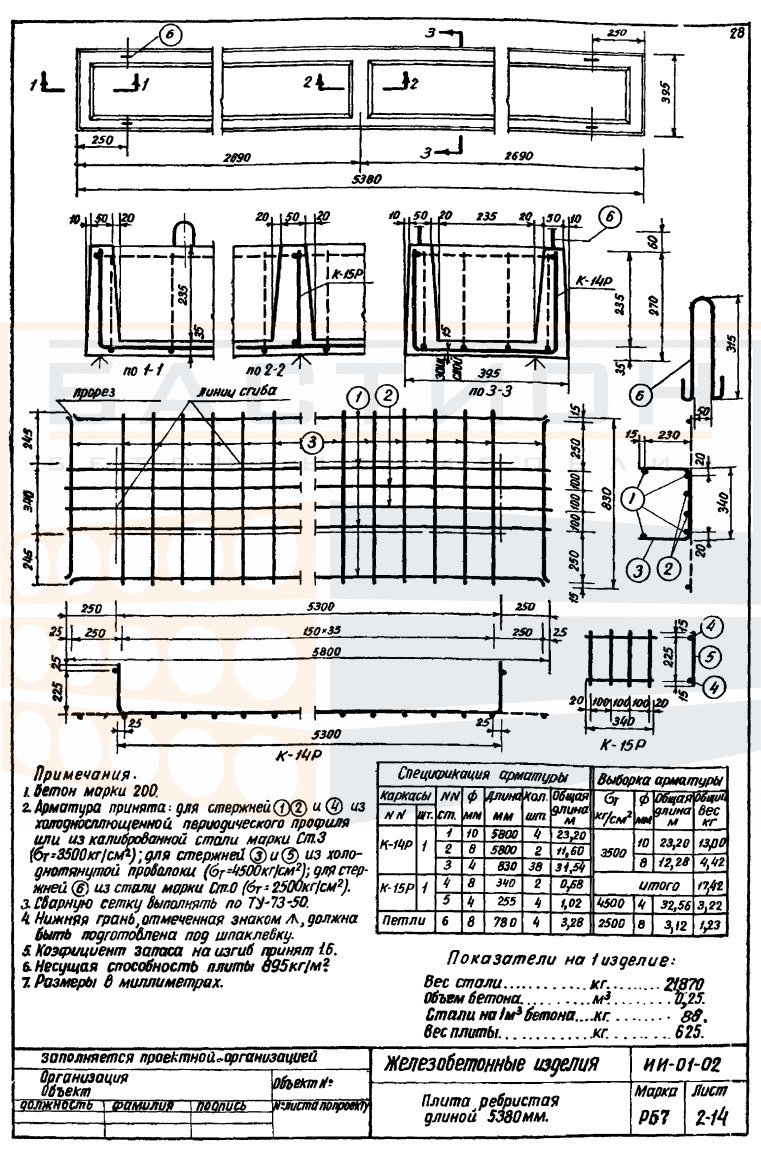

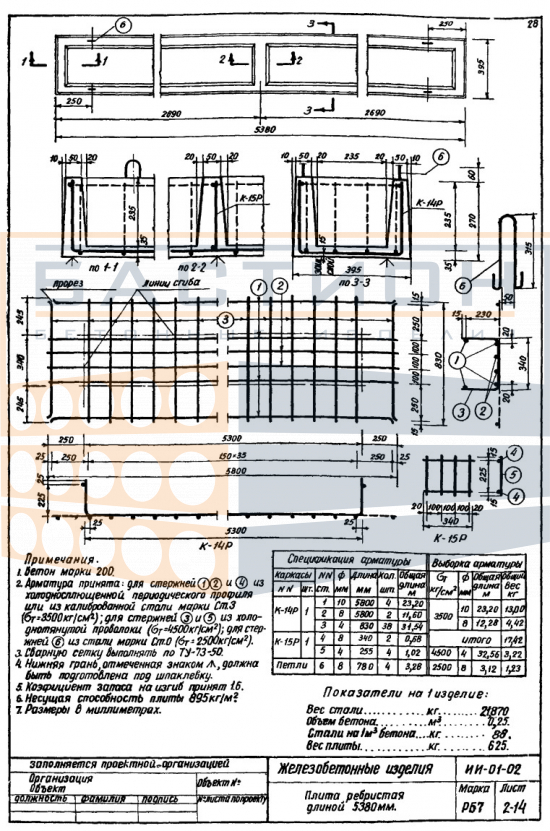

Плита ребристая РБ 7, серия ИИ-01-02

Плита ребристая РБ 7 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных перекрытий и покрытий в сборных железобетонных конструкциях. Ребристая конструкция с продольными ребрами обеспечивает высокую несущую способность при относительно малом расходе материала. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, воспринимающим изгибающие нагрузки.

Плиты данной серии применяются в каркасных зданиях с шагом колонн, соответствующим длине плиты. Работа плиты основана на передаче нагрузки от вышележащих конструкций через ребра на поперечные несущие элементы. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос ребер, могут привести к перераспределению усилий и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты РБ 7 выполняется в проектное положение с опиранием ребер на ригели или стены. Глубина опирания и анкеровка определяются рабочими чертежами серии ИИ-01-02. Стыки между плитами омоноличиваются для обеспечения жесткости диска перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая нагрузку от собственного веса, веса пола, перегородок и временных нагрузок, и передавая усилия через опорные зоны ребер на ригели или стены.
• Продольные ребра воспринимают изгибающие моменты, возникающие под нагрузкой; полка плиты распределяет нагрузку по ширине и обеспечивает жесткость диска перекрытия.
• Торцевые участки плиты являются зонами анкеровки продольной арматуры; повреждение торцов при строповке, разгрузке или монтаже не допускается, так как это снижает несущую способность.
• Монтажные петли расположены с учетом центра тяжести плиты, что обеспечивает устойчивое положение при подъеме и исключает перекос при установке в проектное положение.
• Плита не рассчитана на устройство отверстий без специального усиления; все проемы должны быть предусмотрены проектом и выполняться до бетонирования.
• Швы между плитами заполняются бетоном на мелком заполнителе с тщательным уплотнением для обеспечения монолитности перекрытия и передачи сдвигающих усилий.
• Опирание плиты должно выполняться на выверенную поверхность опорных конструкций; недопустимо опирание на неподготовленное основание или на частичную ширину ребра.

Соблюдение проектных параметров опирания и анкеровки, а также своевременное омоноличивание стыков обеспечивают работу плиты в составе жесткого диска перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из древесины или другого упругого материала устанавливаются в местах опорных зон ребер, строго по одной вертикальной линии. Высота штабеля определяется проектом складирования с учетом массы плит и свойств основания. Запрещается складирование плит навалом или с опиранием на торцы.

При транспортировке плиты укладываются в кузове автомобиля в один ряд с фиксацией от продольного и поперечного смещения. Перевозка навалом не допускается. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос. Погрузка и выгрузка производятся плавно, без ударов и резких рывков, чтобы избежать повреждений бетона в опорных зонах и торцах.
