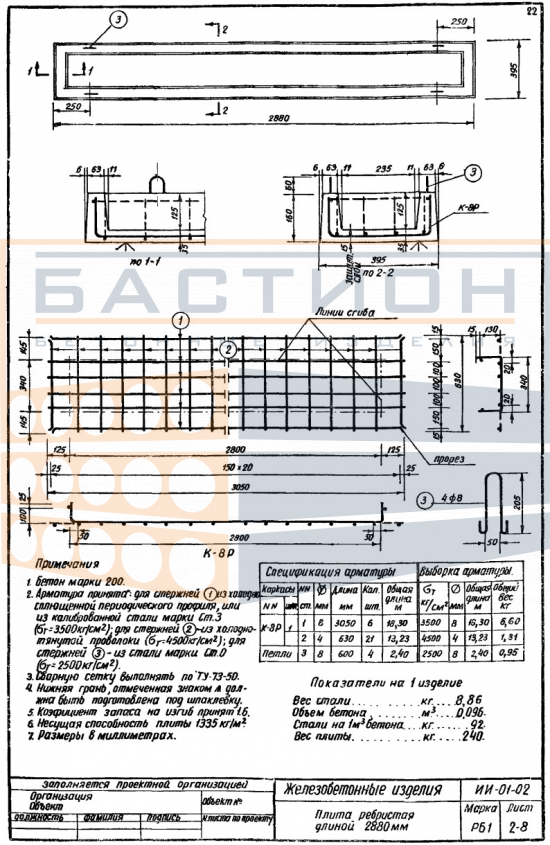

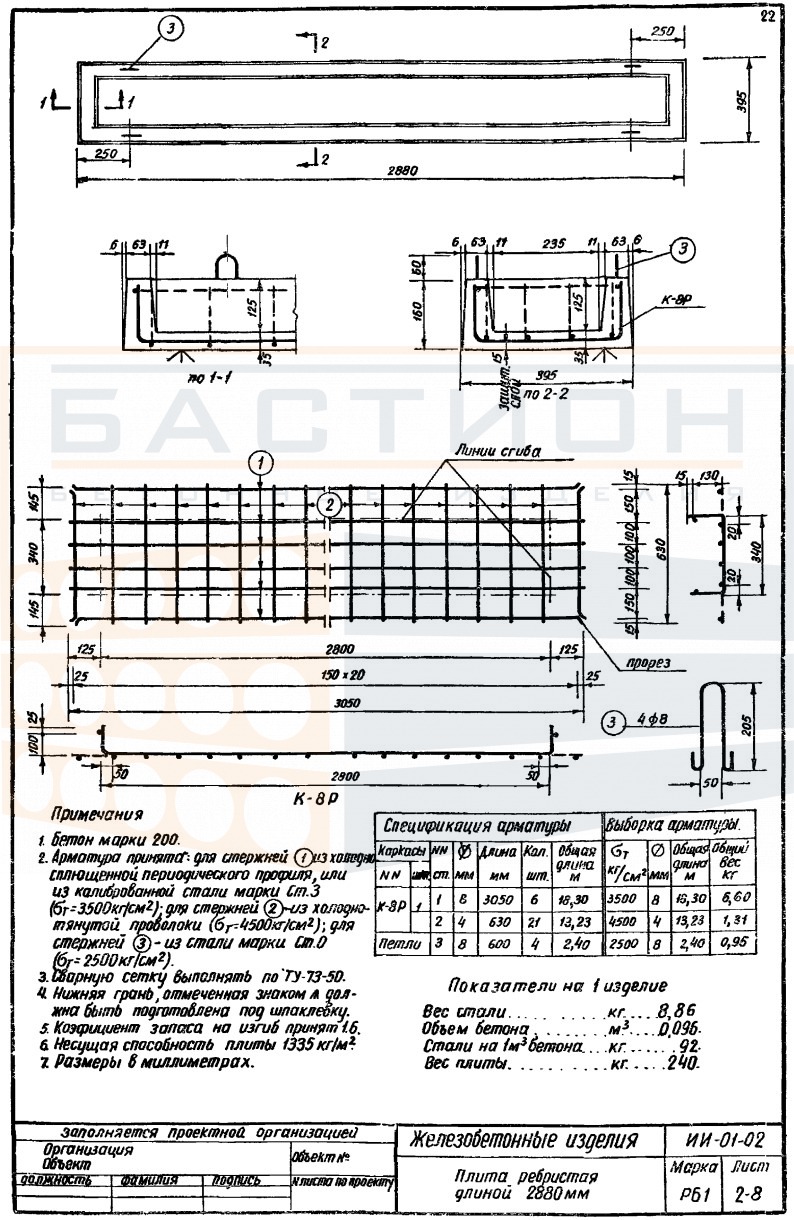

Плита ребристая РБ 1, серия ИИ-01-02

Плита ребристая РБ 1 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или подвальных перекрытий. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок. Изделие опирается на несущие стены или балки и передает на них усилия от собственного веса и временных воздействий.

Применяется в зданиях с железобетонным или стальным каркасом, а также в сооружениях с кирпичными или бетонными стенами. Нагрузка передается через ребра, поэтому точное опирание по проектным отметкам — основное условие надежной работы. Недостаточная глубина опирания или перекос плиты вызывают неравномерное распределение усилий и могут привести к образованию трещин в опорных зонах.

Область применения и технические особенности

Монтаж плиты выполняется с помощью крана за монтажные петли. Опирание осуществляется по коротким сторонам на несущие конструкции. Длина изделия 2880 мм при ширине 395 мм и высоте 160 мм позволяет использовать его в пролетах средней длины. Вес 240 кг требует применения грузоподъемного оборудования соответствующей грузоподъемности. Необходимо обеспечить проектное положение ребрами вниз, исключая переворачивание и повреждение кромок.

• Изделие воспринимает эксплуатационные нагрузки от вышележащих конструкций и передает их на опорные элементы. Ребра работают как балки, обеспечивая жесткость плиты и распределение усилий.
• Плита предназначена для использования в сухих и нормальных влажностных условиях эксплуатации. Типоразмер относится к решениям серии ИИ-01-02, применяемой для перекрытий гражданских и промышленных зданий.
• Опирание выполняется по коротким сторонам на стены, балки или ригели. Глубина опирания задается проектом и не должна быть менее установленной серией величины.
• При монтаже исключается повреждение торцевых зон, монтажных петель и ребер. Строповка производится за все монтажные петли равномерно, без перекосов.
• Сопряжение с соседними плитами выполняется через заполнение швов бетоном или раствором по проектному решению. Анкеровка плит между собой и с несущими конструкциями обеспечивает совместную работу элементов в диске перекрытия.
• Типичная ошибка — монтаж на неподготовленное основание с неровностями, что приводит к точечной передаче нагрузки и локальным разрушениям. Перед установкой опорные поверхности выверяются по отметкам.

Проектные параметры опирания и анкеровки уточняются по рабочей документации серии ИИ-01-02. Выполнение указаний по монтажу гарантирует расчетную несущую способность плиты и долговечность перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого упругого материала укладываются в местах опирания — по линии центров петель. При штабелировании прокладки вышележащего ряда располагаются строго над прокладками нижележащего. Высота штабеля ограничивается с учетом массы и устойчивости, но не должна превышать значений, указанных в сопроводительной документации.

Транспортировка осуществляется в кузове автомобиля с фиксацией изделия от продольных и поперечных смещений. Плиты не должны опираться на слабые кромки, монтажные петли и ребра. Запрещается перевозка навалом, сбрасывание при разгрузке и удары по конструкции. Строповка при выгрузке выполняется только за монтажные петли с использованием траверс для равномерного распределения усилия.
