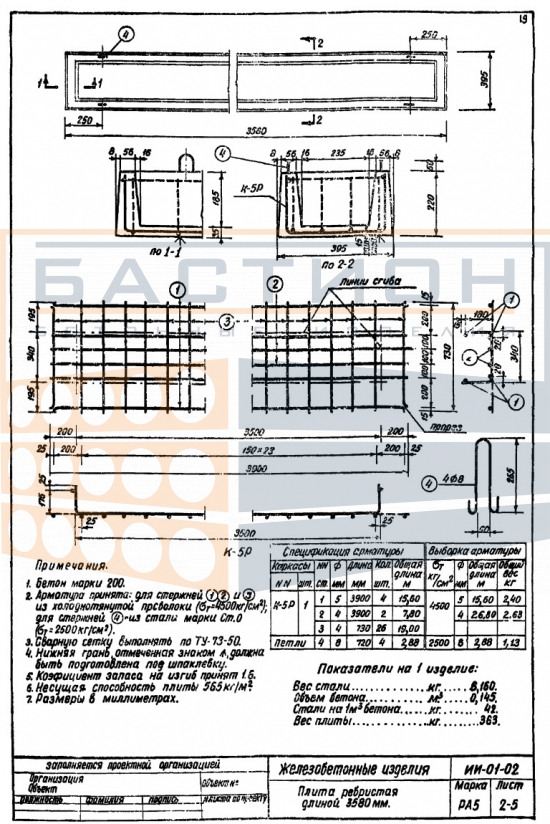

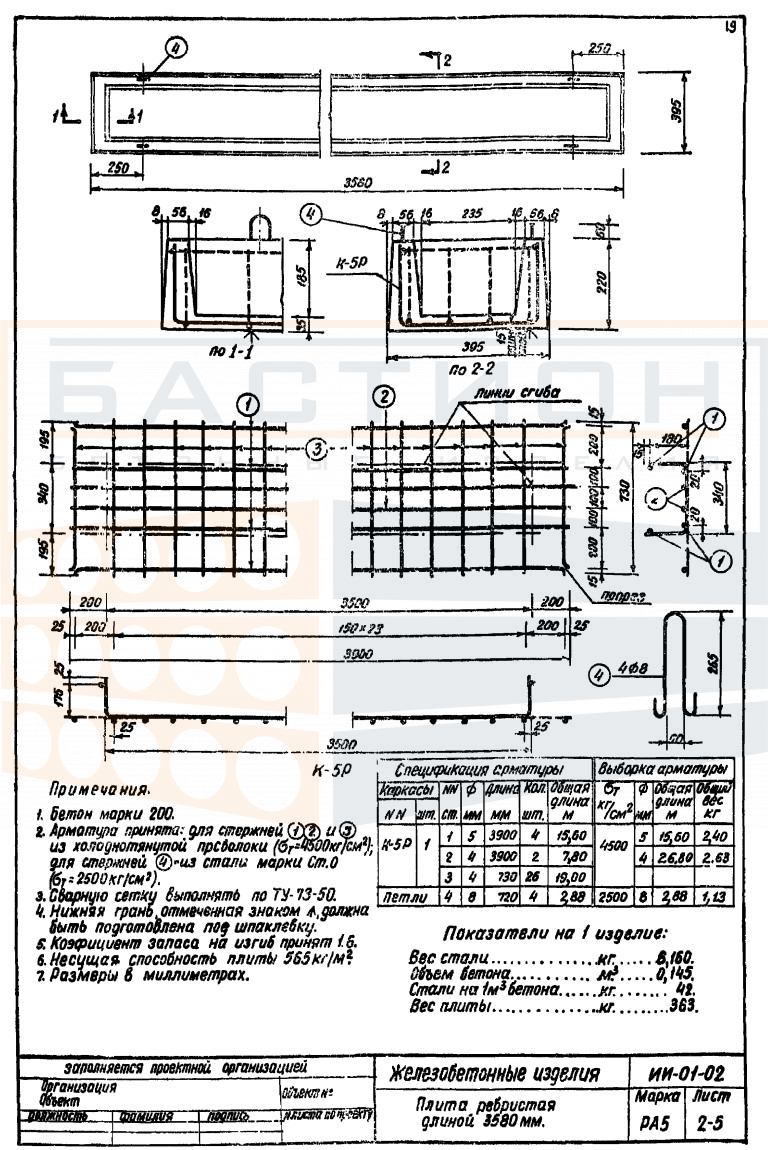

Плита ребристая РА 5, серия ИИ-01-02

Плита ребристая РА 5 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных и чердачных перекрытий. Изделие относится к серии ИИ-01-02, предназначенной для сборных ребристых плит. Ребра плиты обеспечивают пространственную жесткость и восприятие изгибающих нагрузок, передавая усилия на колонны, ригели или стены.

Конструкция плиты рассчитана на работу в пролете между несущими опорами с опиранием по коротким сторонам. При монтаже строго соблюдают проектное положение ребер согласно схеме серии. Недостаточная глубина опирания, перекос или повреждение торцевых зон приводят к перераспределению нагрузок. Швы между смежными плитами заполняют бетоном по проектному решению для обеспечения совместной работы.

Область применения и технические особенности

Монтаж плиты РА 5 выполняется на подготовленное основание: опорные поверхности стен, балок или ригелей выверяют по отметкам и приводят в одну плоскость. Опирание осуществляется по двум коротким сторонам с глубиной, заданной проектом. Для фиксации используют монтажные петли. До окончательного омоноличивания стыков элементы перекрытия не должны воспринимать полные эксплуатационные нагрузки.

• Плита работает в пролете между опорами, передавая вертикальные нагрузки на колонны, ригели или стены по проектной схеме.
• Ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость перекрытия при равномерном и сосредоточенном нагружении.
• Глубина опирания плиты на несущие конструкции задается чертежами серии ИИ-01-02 и не должна быть менее проектного значения.
• При монтаже исключают перекос плиты и повреждение торцов, особенно в зонах опорных площадок и монтажных петель.
• Швы между смежными плитами заполняются бетоном или раствором по проекту; допускается дополнительное армирование стыков при наличии требований рабочей документации.
• Ориентация ребер при укладке соответствует проекту; не допускается монтаж плиты с ребрами вверх без обоснования в рабочей документации.

Соблюдение проектных параметров опирания и последовательности монтажа обеспечивает равномерную работу перекрытия и предотвращает повреждения плиты.

Правила хранения и транспортировки изделия

Плиты ребристые РА 5 хранятся в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Прокладки под нижним рядом укладывают в местах, соответствующих опорным зонам; вышележащие ряды отделяют прокладками, расположенными строго по вертикали. Высота штабеля не должна превышать значений технологической документации. Монтажные петли и выступающие части арматуры защищаются от повреждений.

Погрузка и перевозка плит осуществляется в горизонтальном положении с опиранием на ложементы или поперечные брусья, расположенные в зоне опорных площадок. Изделия фиксируются в кузове от продольного и поперечного смещения. Укладка плит навалом не допускается. При строповке используются монтажные петли с равномерным натяжением ветвей стропа; удары и падения груза исключаются.
