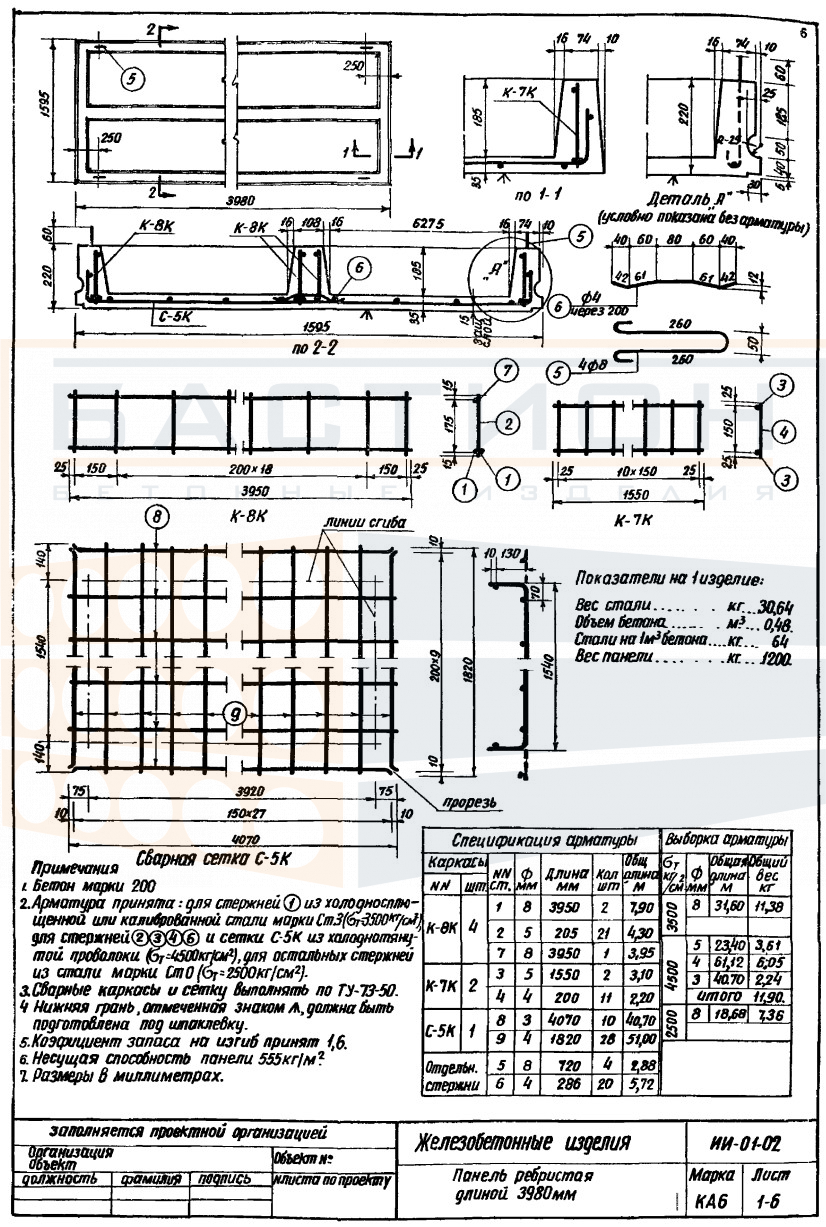

Плита ребристая КА 6, серия ИИ-01-02

Плита ребристая КА 6 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий промышленных и гражданских сооружений. Конструкция плиты включает продольные и поперечные ребра, которые совместно с полкой образуют жесткую пространственную систему, работающую на изгиб. Ребра воспринимают основную часть изгибающих усилий и передают нагрузку на опорные конструкции — балки, ригели или стены, обеспечивая равномерное распределение усилий по пролету.

Изделие предназначено для эксплуатации в нормальных температурно-влажностных условиях, характерных для отапливаемых и неотапливаемых зданий. Применение плиты в перекрытии позволяет формировать жесткий горизонтальный диск, передающий горизонтальные нагрузки на вертикальные несущие элементы. Неправильный выбор типоразмера или нарушение схемы опирания могут привести к перераспределению усилий, образованию трещин в ребрах или полке и снижению несущей способности перекрытия. Маркировка плиты включает серию ИИ-01-02, разработанную для унификации сборных железобетонных элементов.

Область применения и технические особенности

Монтаж плиты ребристой КА 6 выполняется в проектное положение с опиранием продольных ребер на несущие конструкции. Глубина опирания и способ фиксации задаются рабочими чертежами конкретного объекта. Плита рассчитана на восприятие равномерно распределенных и сосредоточенных нагрузок в пределах, установленных проектной документацией. При строповке используются монтажные петли, расположенные в ребрах; запрещается строповка за полку или края изделия. Сопряжение смежных плит выполняется по шву, который заполняется бетоном или раствором для обеспечения совместной работы элементов. В полке плиты допускается устройство отверстий малого диаметра при условии их расположения вне зон концентрации арматуры. Перед укладкой плиты необходимо выверить отметки опорных площадок и обеспечить их ровность для исключения перекоса и местных напряжений.

• Плита ребристая КА 6 работает в пролете между опорами, передавая нагрузку от вышележащих конструкций, людей и оборудования на балки или ригели перекрытия.
• Продольные ребра являются основными несущими элементами, воспринимающими изгибающий момент и поперечную силу; полка обеспечивает совместную работу ребер и распределение нагрузки.
• Опирание плиты выполняется на две стороны — по продольным ребрам; опирание на поперечные ребра не допускается без специального проектного решения.
• При монтаже необходимо обеспечить проектную глубину опирания, которая указывается в рабочих чертежах; недостаточное опирание снижает несущую способность и может вызвать разрушение опорной зоны.
• Торцевые участки ребер не должны повреждаться при транспортировке и строповке, так как в них расположены зоны анкеровки арматуры.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного; омоноличивание обеспечивает жесткость диска перекрытия и распределение горизонтальных нагрузок.
• После монтажа и омоноличивания стыков плита образует единую конструкцию, способную воспринимать эксплуатационные нагрузки в составе сборно-монолитного перекрытия.

Применение плиты ребристой КА 6 в составе перекрытия требует строгого соблюдения проектных решений по опиранию, стыковке и омоноличиванию. Нарушение технологии монтажа, в частности недостаточное заполнение швов или смещение плиты относительно проектного положения, приводит к неравномерному распределению нагрузки и снижению долговечности перекрытия. Все работы должны выполняться в соответствии с проектом производства работ и инструкциями по монтажу сборных железобетонных конструкций.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании, очищенном от мусора и наледи. Прокладки устанавливаются под ребра в местах расположения монтажных петель — в опорных зонах; при хранении в штабеле прокладки располагаются строго одна над другой по вертикали. Защита торцов ребер от сколов и повреждений обеспечивается использованием инвентарных прокладок достаточной ширины. Высота штабеля ограничивается несущей способностью нижнего изделия и устойчивостью стопы; точные параметры складирования задаются проектом организации строительства или указаниями производителя.

При транспортировке плита укладывается на транспортное средство ребрами вниз с опиранием по всей длине через прокладки в опорных зонах. Крепление должно исключать продольное и поперечное смещение, а также опрокидывание; используется инвентарный такелаж или гибкие стяжки с защитой кромок. Запрещается перевозка изделий навалом или с опиранием на полку. Погрузка и разгрузка производятся за монтажные петли с применением траверс, исключающих перекос. Не допускается сбрасывание плиты, волочение или удары, способные вызвать повреждения ребер, полки или закладных деталей.
