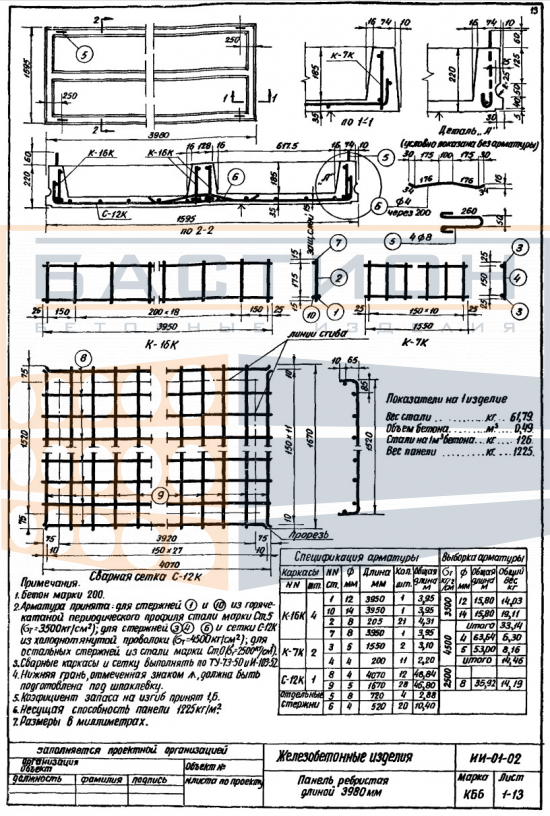

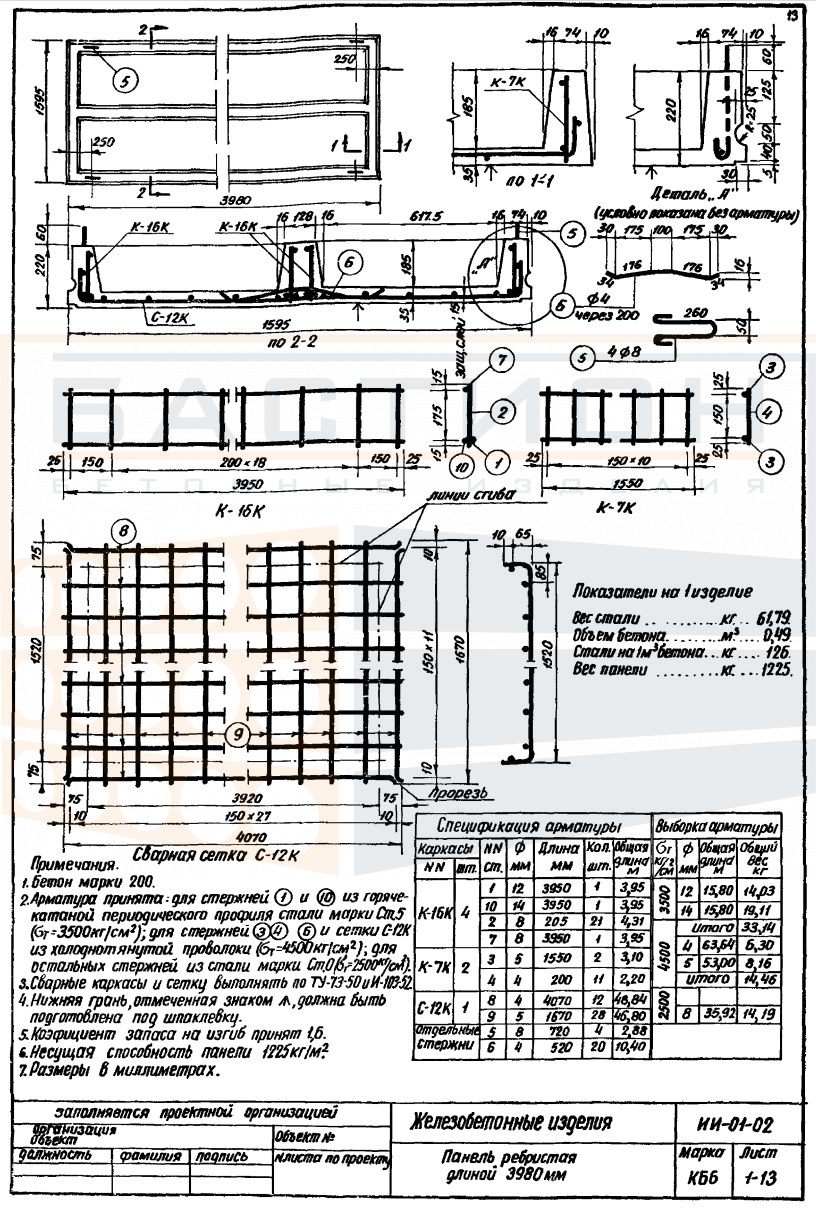

Плита ребристая КБ 6, серия ИИ-01-02

Плита ребристая КБ 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в соответствии с серией ИИ-01-02. Изделие относится к категории ребристых плит, в которых продольные и поперечные ребра обеспечивают пространственную жесткость и восприятие изгибающих нагрузок. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет конструкции работать в составе сборного перекрытия, передавая нагрузки на несущие стены, балки или ригели. Использование ребер снижает собственную массу элемента при сохранении несущей способности, что делает плиту эффективной для пролетов средних размеров.

В условиях эксплуатации плита воспринимает постоянные и временные нагрузки от пола, перегородок, оборудования и людей, передавая их на опорные конструкции. Серия ИИ-01-02 определяет типоразмеры и схемы армирования, обеспечивающие совместную работу элементов в составе перекрытия. Нарушение проектного положения ребер или недостаточная глубина опирания приводят к перераспределению усилий и снижению эксплуатационной надежности. При монтаже требуется соблюдать проектную ориентацию: ребрами вниз, опорные зоны — на несущие элементы строго по разметке.

Область применения и технические особенности

Плита монтируется в перекрытиях гражданских и промышленных зданий, где требуется сочетание несущей способности и ограниченной массы. Опирание осуществляется на стеновые панели, железобетонные балки или ригели в соответствии с узлами, предусмотренными серией ИИ-01-02. Работа ребер на изгиб определяет необходимость правильной строповки: захват за петли, расположенные в зонах, не ослабленных вырезами. Швы между смежными плитами заполняются бетоном по проекту для обеспечения дискретности перекрытия.

• Ребра плиты работают как несущие элементы, воспринимающие изгибающий момент и передающие усилие на опоры; разрушение ребра при транспортировке недопустимо.
• Глубина опирания на несущие конструкции задается проектом; отклонение от значений ведет к концентрации напряжений и трещинообразованию в опорной зоне.
• Монтажные петли используются только для подъема и разгрузки; после установки петли допускается загибать или срезать по проекту.
• Ориентация ребер строго вертикальна; укладка плиты с перекосом ребер изменяет схему работы перекрытия и требует перерасчета.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без проектного обоснования; сверление отверстий возможно только в зонах, указанных в рабочей документации.
• При монтаже проверяется соответствие отметок опорных площадок; неровности компенсируются выравнивающим слоем по проекту.

Соблюдение схемы раскладки, зафиксированной в серии ИИ-01-02, обеспечивает равномерное распределение нагрузок. Омоноличивание стыков бетоном и анкеровка плит между собой выполняются по проектным чертежам для обеспечения пространственной жесткости перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам (под ребрами), строго по одной вертикали для исключения изгиба. Штабелирование выполняется с учетом массы и габаритов: между рядами — инвентарные прокладки, исключающие контакт ребер и повреждение монтажных петель. Запрещается опирание плиты на слабые кромки полки или на участки с вырезами.

При транспортировке плиты фиксируются в кузове в положении, исключающем смещение. Погрузка и выгрузка производятся с использованием крана и траверсы, обеспечивающей равномерное распределение усилия на монтажные петли. Перевозка навалом не допускается. Защита торцевых зон ребер от ударных нагрузок обязательна для сохранения проектной несущей способности.
