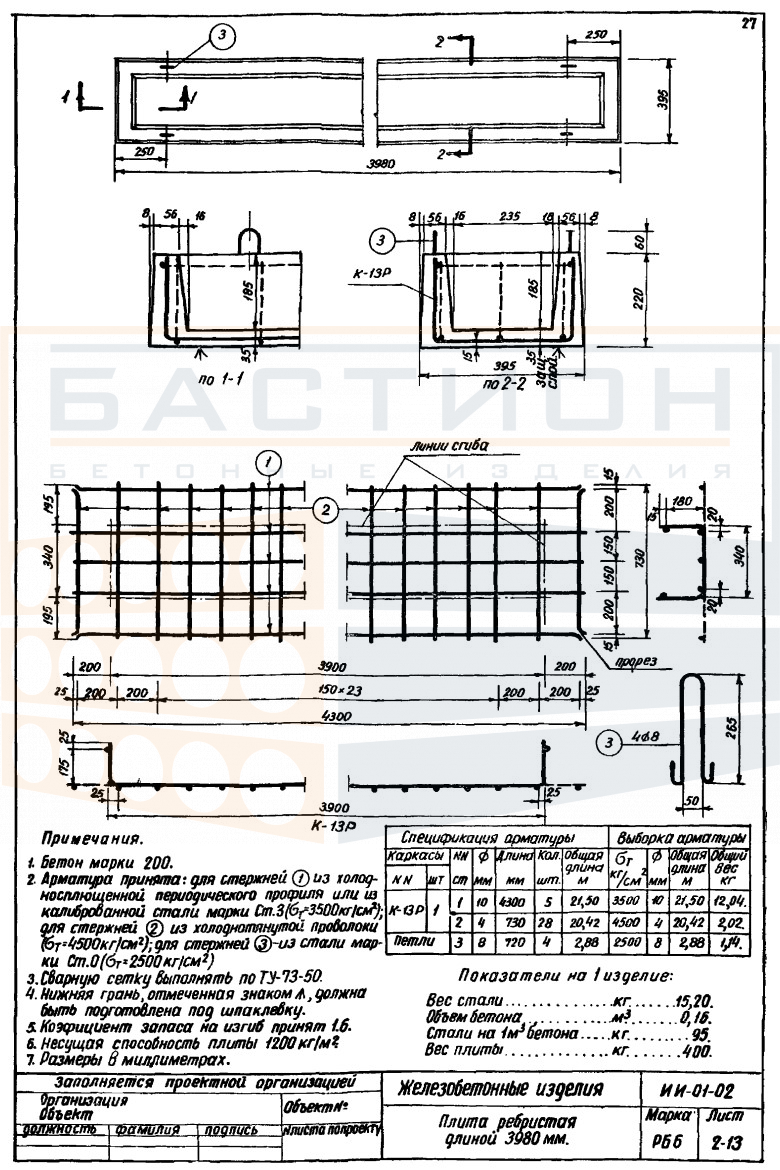

Плита ребристая РБ 6, серия ИИ-01-02

Плита ребристая РБ 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ-01-02 и относится к типу ребристых плит, в которых продольные ребра обеспечивают жесткость конструкции при восприятии изгибающих нагрузок. Материалом служит тяжелый бетон с внутренним стальным армированием, что позволяет элементу работать в составе сборного перекрытия на пролетах, заданных проектом.

Плита воспринимает нагрузки от пола, перегородок, оборудования и временных воздействий, передавая их на несущие стены, балки или ригели. Неправильное опирание, повреждение торцевых зон или нарушение ориентации ребер могут привести к снижению несущей способности и деформациям перекрытия. Поэтому монтаж должен выполняться строго по проектной документации с обеспечением требуемой глубины опирания и плоскостности основания.

Область применения и технические особенности

Монтаж плиты РБ 6 выполняется на предварительно выверенные опорные поверхности — стены, балки или ригели. Опирание производится по коротким сторонам, при этом ребра должны располагаться вертикально, обеспечивая работу на изгиб. Замоноличивание швов между смежными плитами и анкеровка к несущим элементам выполняются по проектному решению. Строповка осуществляется за монтажные петли, целостность которых проверяется перед подъемом.

• Работает в пролете между опорными конструкциями, воспринимая распределенные и сосредоточенные нагрузки.
• Требует проектной глубины опирания — для данной серии параметры задаются в рабочей документации.
• Ребра плиты являются основными несущими элементами, их повреждение при транспортировке или монтаже недопустимо.
• Торцевые зоны, в которых расположены анкерные выпуски, должны быть защищены от ударов и сколов.
• Швы между плитами заполняются бетоном по проекту с обеспечением совместной работы соседних элементов.
• Пустоты в ребристых плитах не предназначены для прокладки коммуникаций без специального проектного решения.

Установка плиты на неподготовленное основание или с перекосом ведет к неравномерному распределению нагрузок и возможному разрушению узла опирания. Все стыки и швы должны быть омоноличены в соответствии с серией ИИ-01-02.

Правила хранения и транспортировки изделия

Складирование плиты производится в горизонтальном положении на ровном твердом основании. Допускается укладка в штабель с применением деревянных прокладок, устанавливаемых строго в местах опорных зон (по торцам). Прокладки соседних рядов должны располагаться строго по одной вертикали. Не допускается хранение плиты с опиранием на продольные кромки или ребра в пролете. Защита монтажных петель от повреждений обязательна.

Транспортировка плиты осуществляется в кузове автомобиля с фиксацией от продольного и поперечного смещения. Плиты не должны перевозиться навалом — требуется укладка рядами с прокладками в опорных зонах. Запрещается сбрасывание изделия при разгрузке, а также воздействие ударных нагрузок. При подъеме краном стропы закрепляются за все монтажные петли с обеспечением равномерного натяжения.
