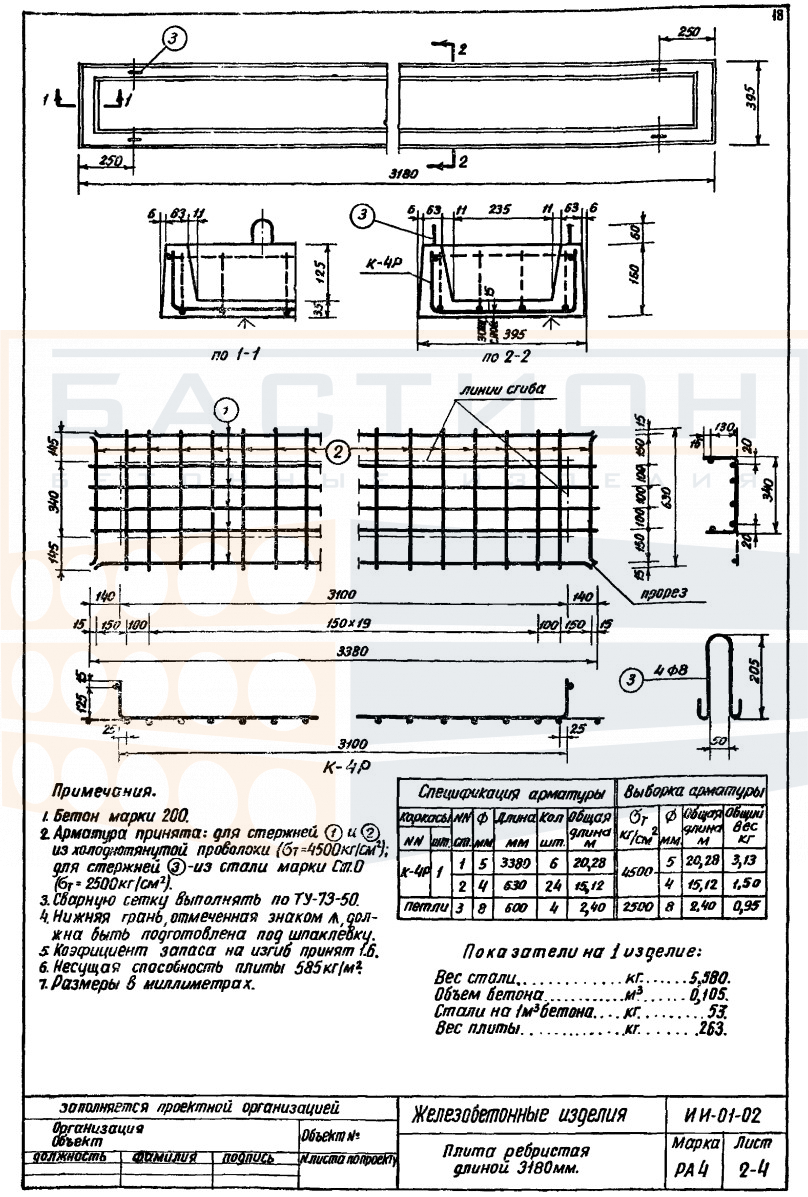

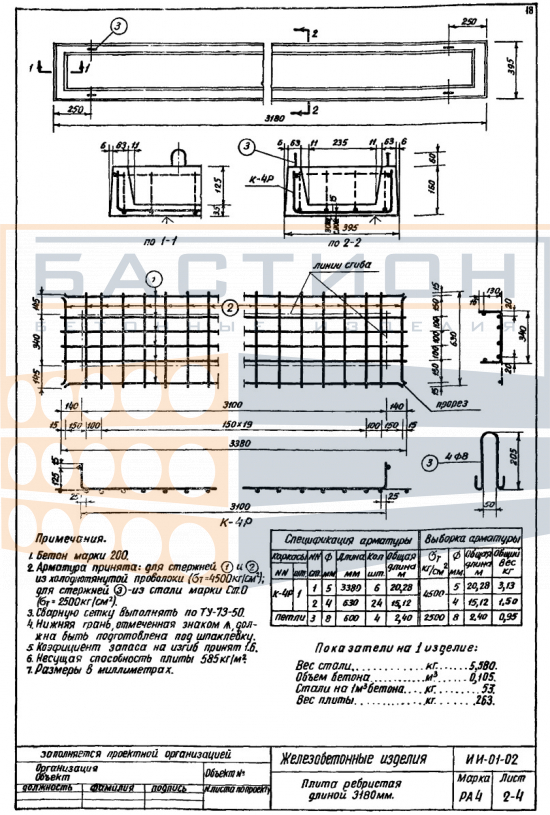

Плита ребристая РА 4, серия ИИ-01-02

Плита ребристая РА 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия в составе сборных конструкций. Изделие относится к серии ИИ-01-02, включающей типоразмеры ребристых плит для промышленных и гражданских объектов. Ребристая геометрия с двумя продольными ребрами обеспечивает восприятие изгибающих нагрузок и передачу усилий на несущие опоры при сохранении сниженного собственного веса. Конструкция выполнена из тяжелого бетона с внутренним стальным армированием, что обеспечивает жесткость и устойчивость формы в проектном положении.

Применение плиты РА 4 предусмотрено в перекрытиях с пролетами, заданными рабочей документацией серии. Изделие работает в составе диска перекрытия, распределяя нагрузки от пола, перегородок и временных воздействий на несущие стены, балки или ригели. Точность установки на опорные зоны определяет равномерность передачи усилий и долговечность конструкции. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, приводят к неравномерному распределению нагрузок и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на ровное основание с выверкой по осям и отметкам. Опирание производится по коротким сторонам на несущие элементы здания. Сопряжение с другими конструкциями, включая заполнение швов и анкеровку, выполняется по проектному решению. Типовой узел опирания задается в рабочей документации серии ИИ-01-02. При установке необходимо контролировать положение плиты и состояние опорных поверхностей.

• Плита работает в пролете между несущими опорами, передавая нагрузку через опорные зоны на стены, балки или ригели.
• Глубина опирания задается проектом и должна соответствовать требованиям обеспечения равномерной передачи усилий.
• Ребра плиты являются основными несущими элементами, воспринимающими изгибающие моменты и обеспечивающими жесткость конструкции.
• Пустоты между ребрами снижают собственный вес изделия, что упрощает монтаж и снижает нагрузку на несущие элементы.
• Монтажное положение проверяется по отметкам и осям, перекос не допускается — это может привести к неравномерному распределению нагрузок.
• Швы между плитами заполняются по проектному решению для обеспечения совместной работы смежных плит и жесткости диска перекрытия.

Проектное положение плиты относительно опорных элементов определяет характер распределения нагрузок. Отклонение от проектной схемы опирания или нарушение технологии омоноличивания стыков снижает эксплуатационную надежность перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Изделия укладываются в штабель с прокладками, расположенными в опорных зонах, совпадающими по вертикали. Прокладки должны исключать контакт ребер и монтажных петель с соседними плитами. Высота штабеля назначается с учетом массы изделий (263 кг) и устойчивости нижних рядов. Защита торцов и ребер от повреждений обязательна.

Транспортировка выполняется в горизонтальном положении с фиксацией от смещения. Перевозка навалом запрещена. Плиты опираются на транспортное средство через деревянные подкладки в местах, соответствующих опорным зонам. Строповка производится за монтажные петли с равномерным распределением нагрузки. Исключаются удары, падения и резкие рывки при погрузке.
