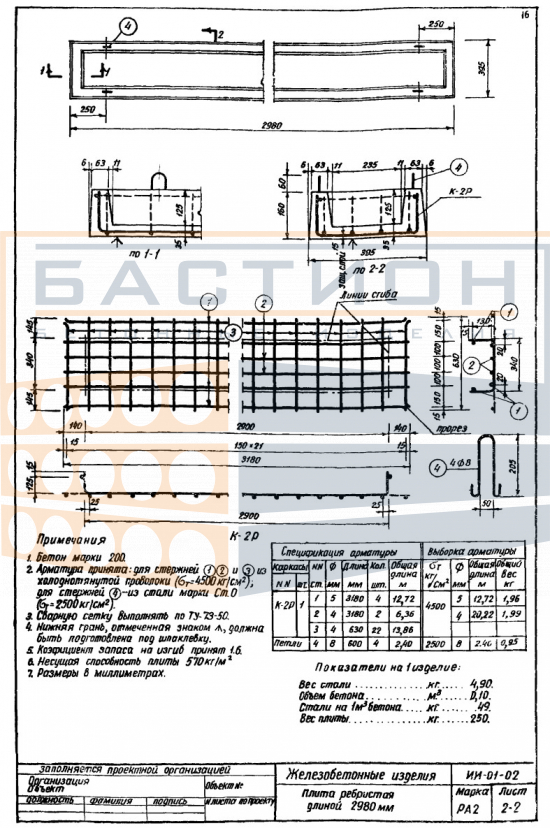

Плита ребристая РА 2, серия ИИ-01-02

Плита ребристая РА 2 — железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборного перекрытия. Изделие относится к типовым решениям серии ИИ-01-02, предназначенным для перекрытий с ребристым профилем. Конструкция включает продольные ребра жесткости, воспринимающие изгибающие нагрузки, и тонкую полку, работающую на местный изгиб. Применение ребристого профиля позволяет снизить собственный вес плиты по сравнению со сплошными аналогами при сохранении несущей способности.

Применение плит РА 2 целесообразно в зданиях с несущими балками или ригелями, где плита опирается на них по коротким сторонам. Ориентация ребер должна соответствовать проектному положению — ребрами вниз для гладкого потолка или вверх при устройстве пола по ребрам. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к снижению несущей способности. Перед установкой проверяют отметки опорных поверхностей и состояние монтажных петель.

Область применения и технические особенности

Монтаж плиты выполняется с использованием грузоподъемного оборудования за монтажные петли. Опирание производится на несущие конструкции с обеспечением проектной глубины опирания. Зазоры между плитами и опорами заполняются по проекту. В процессе эксплуатации плита работает под нагрузками от пола, перегородок, оборудования и временных воздействий. Торцевые зоны и ребра не должны повреждаться, так как это влияет на анкеровку арматуры.

• Плита опирается на несущие элементы по коротким сторонам; проектная глубина опирания указывается в рабочей документации.
• Ребра плиты воспринимают изгибающие моменты; ориентация ребер должна соответствовать схеме перекрытия.
• При монтаже не допускается перекос плиты; положение контролируется по разбивочным осям и отметкам.
• Швы между плитами заполняются бетоном по проектному решению для обеспечения жесткости диска перекрытия.
• Монтажные петли используются только для строповки; после установки петли обрезаются или загибаются по указанию проекта.
• Повреждение торцов и ребер при разгрузке не допускается; изделия со сколами более допустимых размеров бракуются.
• Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях с соблюдением условий серии ИИ-01-02.

Таким образом, применение плиты РА 2 требует соблюдения проектных параметров опирания и аккуратного монтажа для обеспечения расчетной несущей способности. Несоблюдение этих требований может привести к снижению эксплуатационных качеств конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании. Под ребра в местах опирания укладываются деревянные прокладки, располагаемые строго по вертикали в штабеле. Высота штабеля определяется проектом хранения. Прокладки размещаются в опорных зонах, соответствующих положению ребер.

Транспортирование выполняется в горизонтальном положении с фиксацией от смещения. Плиты укладываются на транспортное средство на прокладки в опорных зонах. Перевозка навалом запрещена. При погрузке исключаются удары и навал плит. Перед установкой проверяется отсутствие трещин и сколов, особенно в опорных участках и вокруг монтажных петель.
