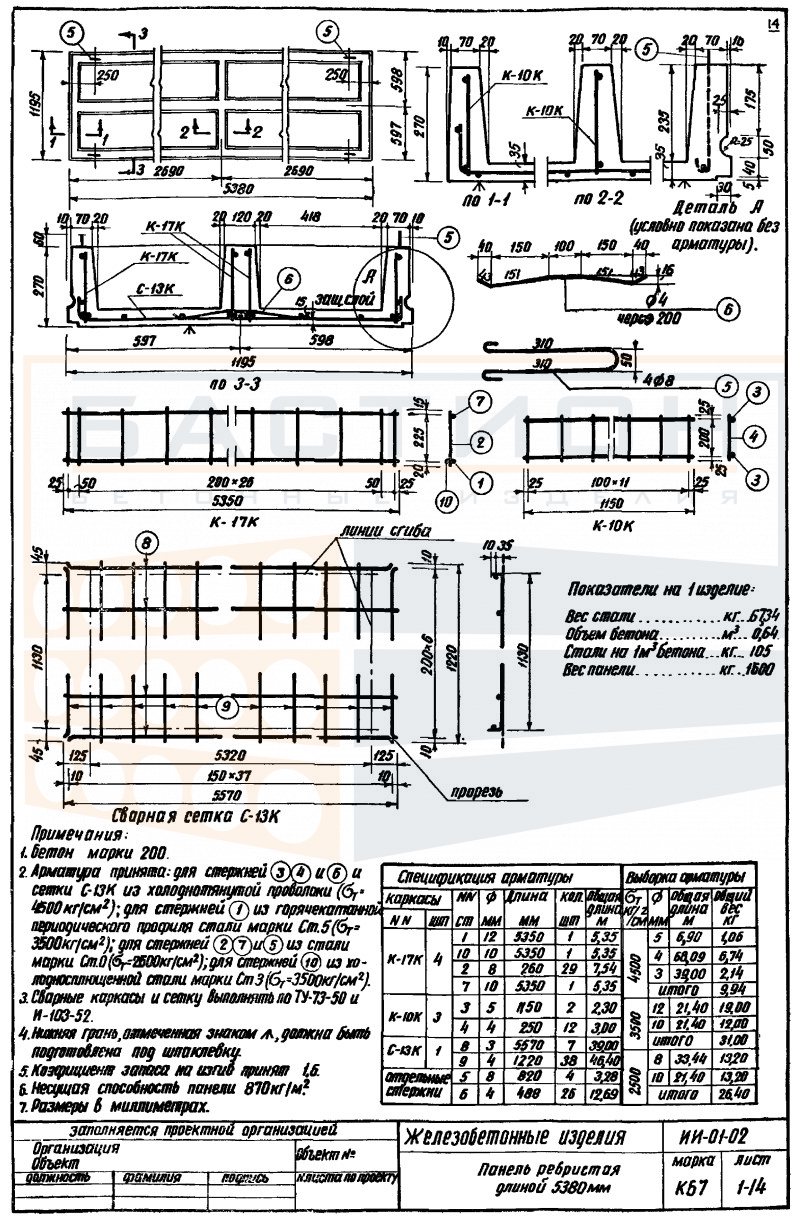

Плита ребристая КБ 7, серия ИИ-01-02

Плита ребристая КБ 7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Изделие относится к серии ИИ-01-02, разработанной для сборных перекрытий с ребристой плитой. Ребра плиты работают как продольные балки, воспринимающие изгибающие нагрузки от пола, перегородок и временных воздействий и передающие их на несущие стены или ригели.

Плита предназначена для опирания по коротким сторонам на ригели или стены. Точное выравнивание опорных зон и соблюдение проектной глубины опирания являются обязательными условиями монтажа. Ошибки при установке, такие как перекос, недостаточное опирание или повреждение торцов, приводят к нерасчетному распределению нагрузок и снижению несущей способности перекрытия. Типоразмер плиты подобран по проектным расчетам в составе серии ИИ-01-02.

Область применения и технические особенности

Плиты ребристые серии ИИ-01-02 применяются в сборных перекрытиях зданий с несущими конструкциями из кирпича, бетона или металла. Монтаж ведется на ригели или стены с опиранием по коротким сторонам. При установке необходимо обеспечить проектное положение по осям и отметкам. Стыки между плитами омоноличиваются или заполняются раствором. Торцевые участки – ответственные зоны передачи усилий, их повреждение при строповке или транспортировке не допускается.

• Опирание плиты осуществляется на продольные несущие конструкции по коротким сторонам; глубина опирания задается проектом и контролируется при монтаже.
• Ребра плиты работают как изгибаемые элементы, воспринимающие нагрузку от пола, перегородок и оборудования; направление ребер должно строго соответствовать проектной схеме.
• При монтаже необходимо исключить перекос плиты и обеспечить плотное прилегание к опорной поверхности по всей площади опирания.
• Швы между плитами заполняются бетоном или раствором по проекту; при необходимости выполняется анкеровка плит между собой и с несущими элементами.
• Торцевые зоны плиты не должны иметь сколов и трещин; поврежденные опорные участки не допускаются, такие плиты подлежат замене.
• Выверка положения плит выполняется по разбивочным осям и отметкам; допуски на смещение и перепад высот определяются проектом.
• Серия ИИ-01-02 предусматривает несколько типоразмеров ребристых плит; подбор конкретного типоразмера производится по результатам расчета несущей способности перекрытия.

Таким образом, соблюдение правил монтажа и опирания ребристых плит обеспечивает равномерное распределение нагрузок по всей плоскости перекрытия. Все операции должны выполняться по проекту и с применением средств безопасности.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке, исключающей деформации и просадки. Под опорные зоны (торцы) устанавливаются деревянные или бетонные прокладки одинаковой толщины, расположенные строго по одной вертикали. Высота штабеля ограничивается проектом складирования, обычно не более двух-трех рядов с учетом массы и устойчивости. При хранении необходимо защищать монтажные петли и торцевые поверхности от повреждений.

Транспортировка плит производится в положении, близком к проектному, с опиранием на продольные опоры. Крепление в кузове должно исключать сдвиг и удары. Запрещается перевозка плит навалом. Погрузка и разгрузка выполняются с помощью траверс или строп, обеспечивающих равномерное натяжение. Ударные нагрузки и сброс не допускаются. При разгрузке необходимо проверять целостность торцов и ребер.
