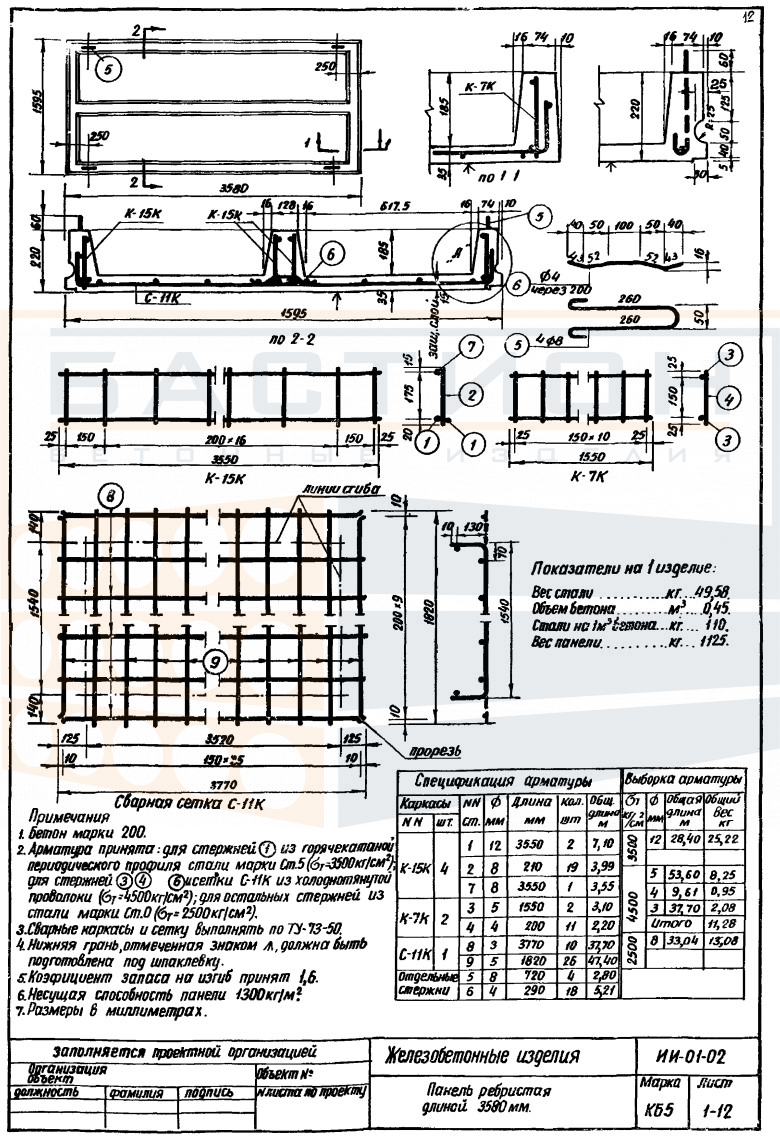

Плита ребристая КБ 5, серия ИИ-01-02

Плита ребристая КБ 5 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных, чердачных или технических перекрытий в промышленных и гражданских объектах. Конструкция включает продольные и поперечные ребра, которые обеспечивают пространственную жесткость и восприятие изгибающих нагрузок от вышележащих конструкций, оборудования и людей.

В составе перекрытия плита опирается на несущие стены, балки или ригели через опорные зоны, расположенные на ребрах. Серия ИИ-01-02 определяет типовые решения для таких опорных узлов. Неправильная ориентация ребер или недостаточная глубина опирания приводят к неравномерному распределению нагрузок и могут вызвать деформации в сопрягаемых конструкциях. Поэтому монтаж плиты выполняется строго по проектной документации с контролем отметок и горизонтальности.

Область применения и технические особенности

Плита КБ 5 применяется в составе сборных железобетонных перекрытий зданий различного назначения. Монтаж изделия производится на заранее подготовленные опорные поверхности стен или ригелей. Зазоры между плитами и швы заполняются бетоном с учетом требований проекта. Для обеспечения совместной работы плит может предусматриваться анкеровка или сварка закладных деталей.

• Опирание плиты выполняется по двум коротким сторонам, на которых расположены ребра, передающие нагрузку на несущие стены или ригели.
• Продольные ребра воспринимают основную изгибающую нагрузку; монтажное положение ребер должно строго соответствовать проектной схеме опирания для правильного распределения усилий.
• Торцевые участки плиты содержат монтажные петли и закладные детали; их повреждение при строповке или складировании нарушает целостность узлов и не допускается.
• При складировании плиты укладываются в штабель на ровное твердое основание с прокладками, расположенными под опорными зонами каждой плиты.
• Швы между плитами замоноличиваются после проверки геометрии установки, что обеспечивает связность и жесткость диска перекрытия.
• Подъем плиты выполняется за все монтажные петли одновременно; перекос при строповке не допускается, так как это может привести к повреждению ребер.

Соблюдение проектных требований при монтаже и эксплуатации плиты КБ 5 обеспечивает долговечность перекрытия и безопасность конструкций.

Правила хранения и транспортировки изделия

Плиты ребристые КБ 5 хранятся в горизонтальном положении на ровном твердом основании. Под опорные зоны каждой плиты укладываются прокладки из дерева или бетона. При штабелировании прокладки всех ярусов располагаются строго друг над другом, исключая изгиб ребер и появление трещин. Высота штабеля принимается по условиям устойчивости и массы изделий.

Транспортировка плит выполняется в горизонтальном положении с надежным креплением к кузову транспортного средства. Используются грузозахватные устройства, обеспечивающие плавный вертикальный подъем. Запрещается перевозка плит навалом или с опиранием на слабые кромки. При погрузке и выгрузке исключаются удары и резкие рывки, которые могут повредить ребра и торцевые зоны.
