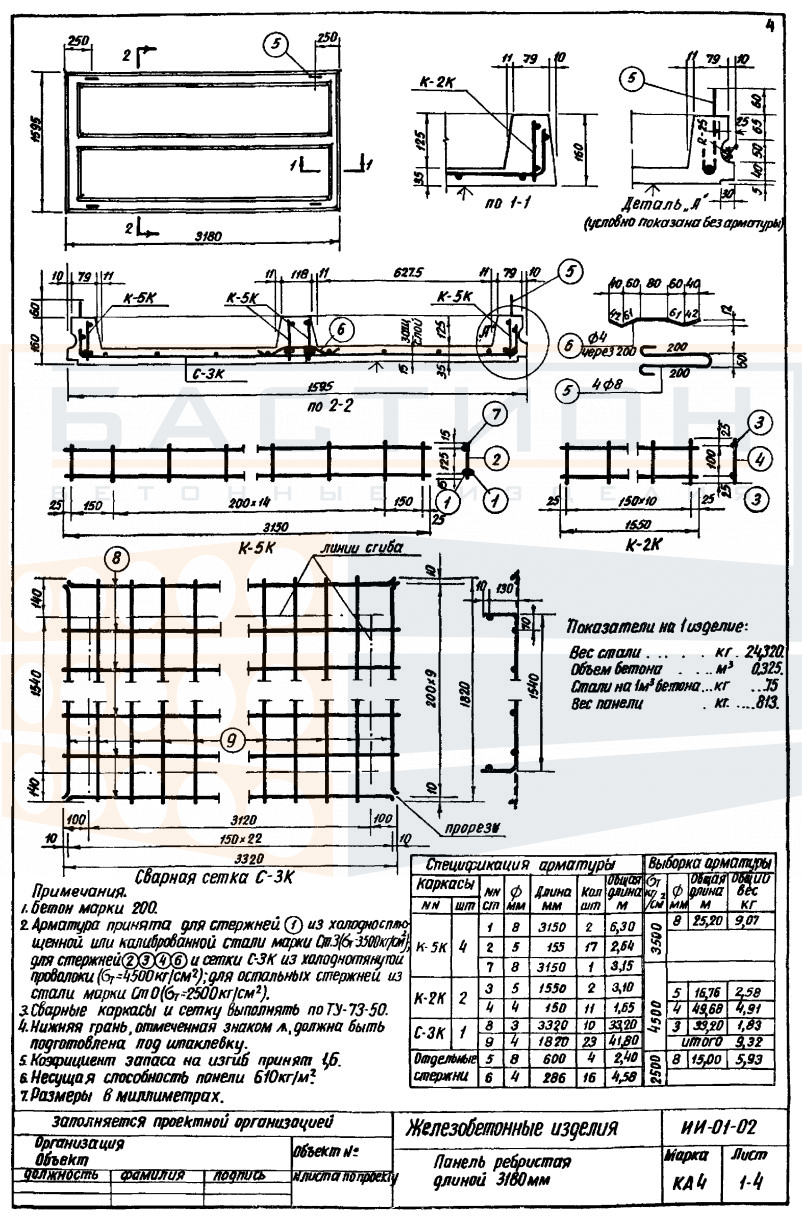

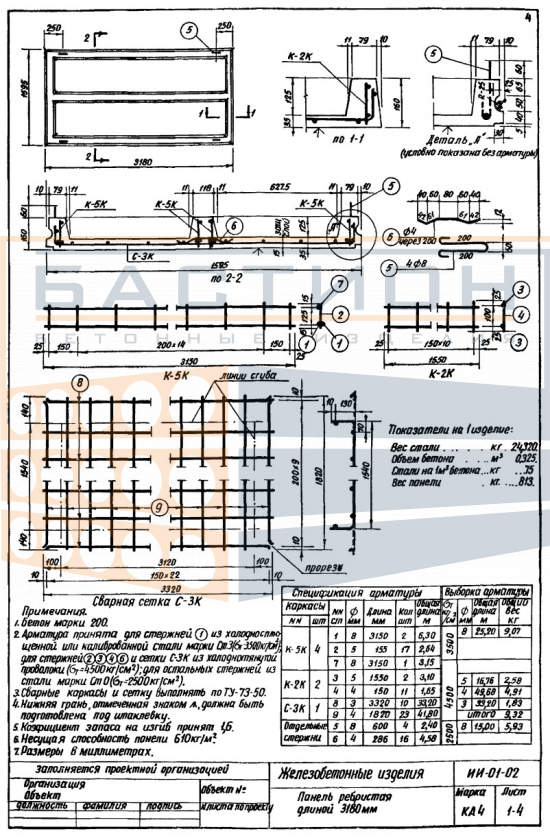

Плита ребристая КА 4, серия ИИ-01-02

Плита ребристая КА 4 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных, чердачных и подвальных перекрытий. Изделие относится к серии ИИ-01-02, применяемой в сборных железобетонных конструкциях промышленных и гражданских сооружений. Конструкция плиты включает продольные ребра и полку, что обеспечивает жесткость и способность воспринимать изгибающие нагрузки от вышележащих конструкций, оборудования и временных воздействий.

Плиты данного типоразмера укладываются на опорные элементы — стены, балки или ригели — с глубиной опирания, установленной проектной документацией. При монтаже необходимо строго соблюдать проектное положение плиты: ребра должны быть ориентированы вниз, а полка — вверх. Ошибки при установке, такие как недостаточная глубина опирания или перекос, могут привести к неравномерному распределению нагрузок и снижению несущей способности перекрытия. Сопряжение плит между собой и с опорами выполняется посредством омоноличивания швов и анкеровки закладных деталей.

Область применения и технические особенности

Установка плиты выполняется на выровненные опорные поверхности с обязательной проверкой отметок и осей. Стыки между плитами заполняются бетоном с проектными характеристиками для обеспечения совместной работы элементов перекрытия.

• Плита воспринимает нагрузки от пола, перегородок, оборудования и людей, передавая их на опорные конструкции через ребра и полку.
• Продольные ребра плиты работают как главные несущие элементы, обеспечивая сопротивление изгибу и сдвигу в пролете.
• Монтаж плиты производится только в проектное положение с опиранием на несущие элементы в соответствии с рабочими чертежами.
• Торцевые зоны плиты являются наиболее чувствительными к повреждениям при строповке и разгрузке; допускается использовать только предусмотренные монтажные петли.
• Внутренние полости (при их наличии) не предназначены для прокладки инженерных коммуникаций без дополнительного проектного обоснования.
• Швы между соседними плитами омоноличиваются для обеспечения совместной работы элементов перекрытия и предотвращения смещений.

После укладки и омоноличивания стыков перекрытие образует жесткую горизонтальную диафрагму, что повышает общую устойчивость здания при действии горизонтальных нагрузок.

Правила хранения и транспортировки изделия

Плиты ребристые КА 4 хранятся в горизонтальном положении на ровном твердом основании, исключающем деформацию опорных зон. Прокладки под каждым ярусом укладываются строго в местах опорных зон плиты для предотвращения изгиба и повреждения ребер. Высота штабеля определяется проектом складирования с учетом массы изделия и прочности основания.

Транспортировка изделий осуществляется в горизонтальном положении с надежной фиксацией от смещения. Запрещается перевозка плит навалом или с опиранием на торцы и ребра. Строповка производится за монтажные петли с применением траверс для равномерного распределения нагрузки. При погрузке и разгрузке исключаются ударные воздействия и резкие рывки.
