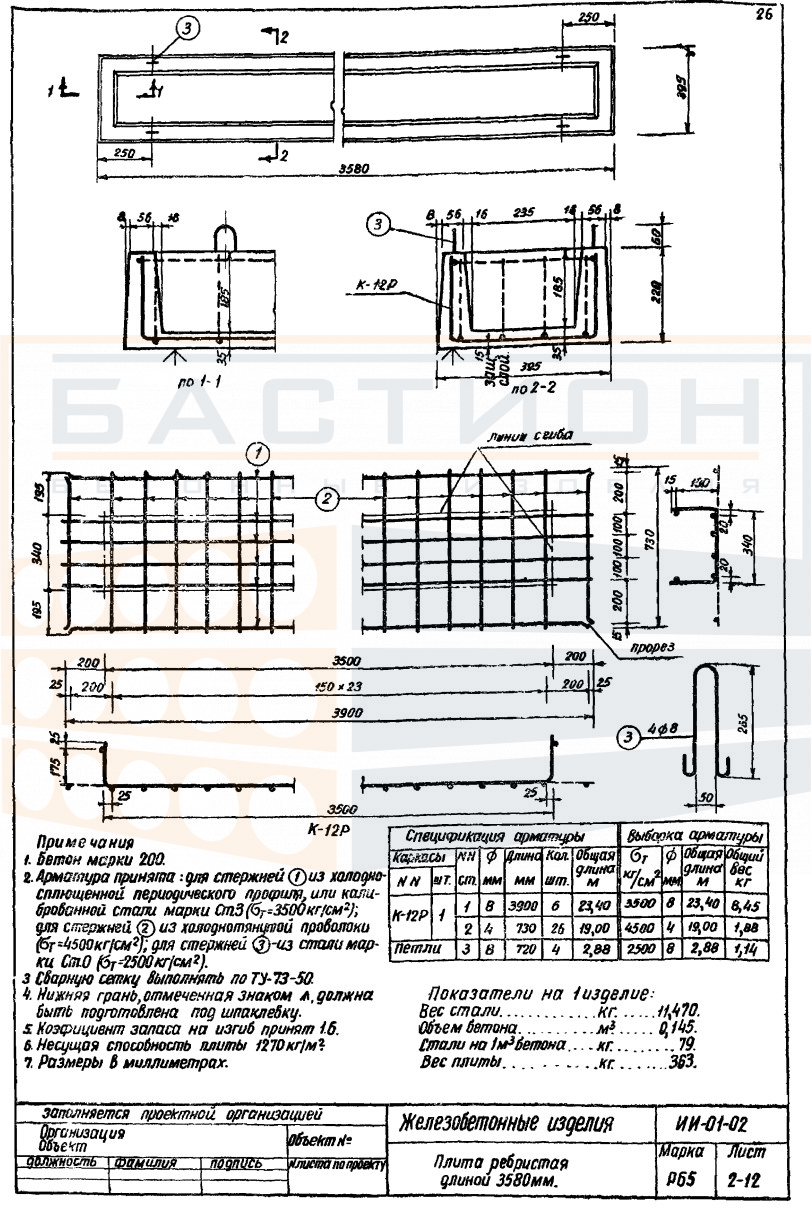

Плита ребристая РБ 5, серия ИИ-01-02

Плита ребристая РБ 5 — это железобетонный элемент сборного перекрытия, предназначенный для работы в пролете и передачи нагрузок на несущие опоры. Изделие относится к серии ИИ-01-02, применяемой для устройства перекрытий в промышленных и гражданских зданиях. Воспринимает нагрузки от людей, оборудования, перегородок и временных воздействий, распределяя их на опорные конструкции. Формирование ребер позволяет увеличить несущую способность при снижении собственного веса по сравнению со сплошными плитами.

Применение плиты РБ 5 в составе перекрытия требует точного соблюдения проектных отметок опирания. Недостаточная глубина опирания или перекос при монтаже приводят к перераспределению усилий и снижению несущей способности. Швы между плитами заполняются бетоном с последующим омоноличиванием стыков, что обеспечивает пространственную жесткость перекрытия. Типичные ошибки включают повреждение торцевых зон при строповке и неправильную ориентацию ребер.

Область применения и технические особенности

Монтаж плиты выполняется на выровненное основание с опиранием на несущие элементы в соответствии с проектом. Продольные ребра ориентируют в направлении пролета, опорные зоны усиливают армированием. Допускается монтаж на ригели или стены при условии обеспечения проектной глубины опирания и фиксации анкерными связями.

• Плита рассчитана на работу в составе сборно-монолитного или сборного перекрытия с опиранием по двум сторонам (по ребрам) или по контуру.
• Ребра воспринимают изгибающие моменты, плитная часть – местную нагрузку, поэтому не допускается опирание на ребра промежуточных элементов без проектного усиления.
• Монтажные петли расположены в зонах, соответствующих опорным участкам, что исключает перекос при строповке и повреждение рабочих поверхностей.
• Торцевые зоны плиты имеют усиленное армирование и не должны подвергаться ударам, сколам или сверлению без согласования с проектом.
• Замоноличивание стыков между плитами выполняется бетоном мелкозернистого состава с обеспечением проектной прочности швов.
• При монтаже необходим контроль положения оси плиты и горизонтальности поверхности; отклонения не должны превышать допусков, установленных проектной документацией.
• Опирание плиты на несущие конструкции выполняется по слою цементно-песчаного раствора для выравнивания и равномерной передачи нагрузки.

Правильное опирание и омоноличивание стыков обеспечивают совместную работу плит в перекрытии и передачу горизонтальных усилий на диафрагмы жесткости. Проектное положение плиты достигается за счет фиксации монтажными петлями и анкеровки к опорным элементам.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под каждую опорную зону (места расположения монтажных петель) укладываются деревянные или бетонные прокладки одинаковой толщины. При штабелировании нескольких рядов прокладки должны располагаться строго по вертикали, чтобы исключить изгибающие усилия от вышележащих изделий. Не допускается промежуточное опирание на ребра или углы, а также установка плит настилом на слабое основание.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Плита должна опираться на прокладки в местах, соответствующих опорным зонам. Запрещается перевозка навалом с опиранием на ребра или торцы. При погрузке стропы заводят за монтажные петли, не допуская перекосов и раскачивания груза. Все операции выполняются с использованием траверс, обеспечивающих равномерное натяжение строп.
