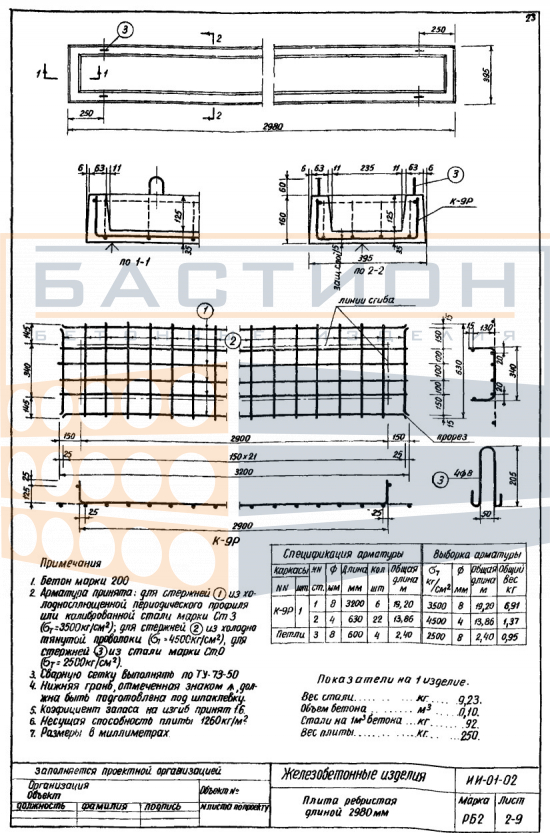

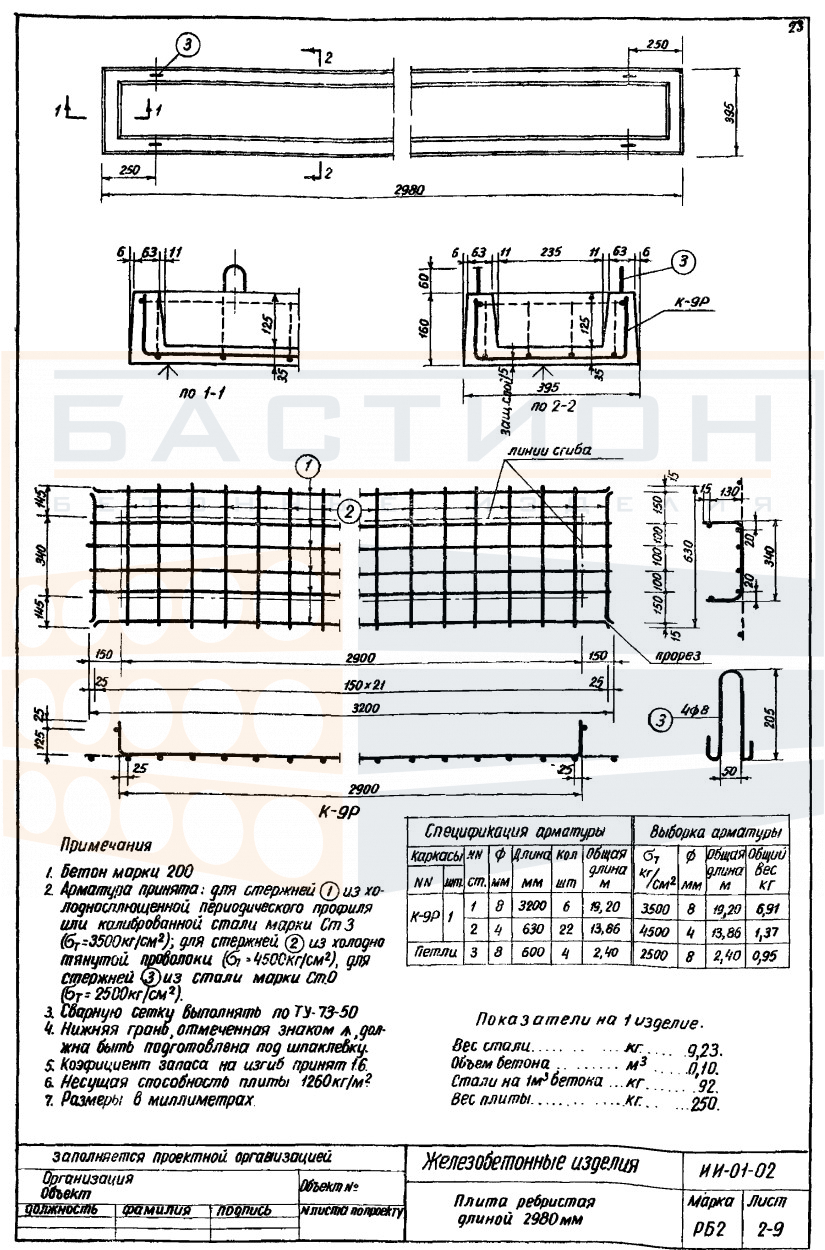

Плита ребристая РБ 2, серия ИИ-01-02

Плита ребристая РБ 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия в составе конструкций, разработанных по серии ИИ-01-02. Рёбра жёсткости обеспечивают восприятие изгибающих нагрузок и позволяют перекрывать пролёты с заданной несущей способностью при относительно небольшой собственной массе.

Изделие устанавливается с опиранием на несущие стены, балки или ригели, при этом правильная ориентация рёбер по направлению пролёта является обязательным условием проектной работы элемента. При монтаже необходимо обеспечить равномерное распределение нагрузки по опорным зонам и избегать повреждения торцевых участков, так как нарушение целостности рёбер или концевых зон снижает несущую способность конструкции.

Область применения и технические особенности

Плита монтируется в составе сборного перекрытия с опиранием на несущие элементы по проектным отметкам. Сопряжение с соседними конструкциями выполняется через монтажные швы и анкеровку, параметры которых определяются рабочей документацией серии ИИ-01-02.

• Плита опирается на несущие конструкции по проектным отметкам; глубина опирания и способ фиксации уточняются по рабочей документации серии ИИ-01-02.
• Рёбра жёсткости ориентируются вдоль пролёта; перекос или неправильная ориентация изменяют распределение нагрузки и могут привести к деформациям плиты.
• Строповка производится за монтажные петли или специальные захваты, исключающие повреждение бетона и выход арматуры из рабочего положения.
• Швы между смежными плитами омоноличиваются по проекту, что обеспечивает совместную работу перекрытия и предотвращает трещинообразование в эксплуатации.
• При установке не допускается опирание на неподготовленное основание — опорные поверхности должны быть выверены по высоте и очищены от загрязнений.
• Монтаж плиты ведётся с использованием грузоподъёмной техники соответствующей грузоподъёмности, с учётом массы изделия (250 кг) и схемы строповки.

Выполнение перечисленных монтажных требований обеспечивает проектную работу перекрытия и исключает неучтённое перераспределение усилий в конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твёрдом основании. Прокладки из пиломатериала укладываются в местах, соответствующих опорным зонам изделия; при многоярусном складировании прокладки располагаются строго по одной вертикали. Рабочие поверхности, рёбра и монтажные петли должны быть защищены от механических повреждений.

Транспортировка производится в закреплённом положении, исключающем смещение и удары. Запрещается перевозка плит навалом или опирание на слабые кромки. Погрузка и разгрузка выполняются с применением инвентарных строп и траверс, обеспечивающих равномерное усилие на грузовые захваты.
