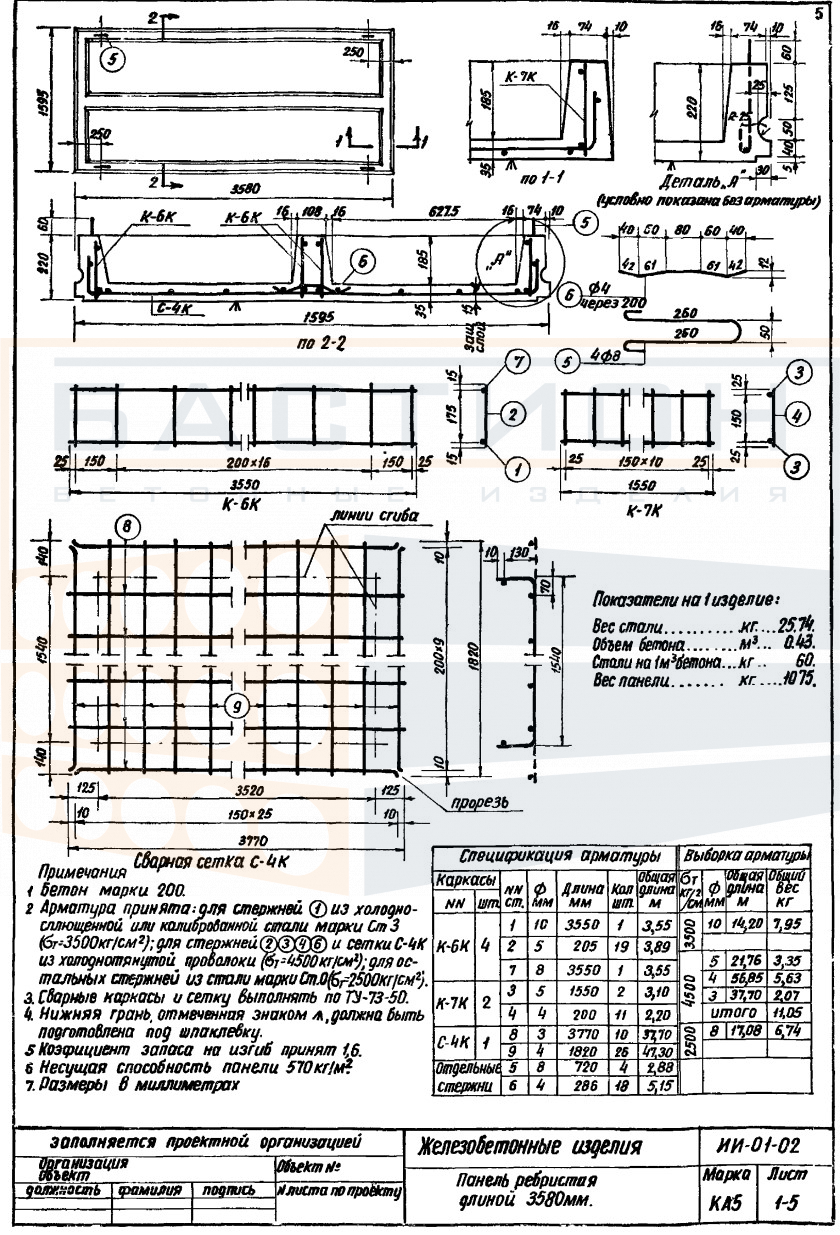

Плита ребристая КА 5, серия ИИ-01-02

Плита ребристая КА 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий по серии ИИ-01-02. Изделие относится к типу ребристых плит, в которых продольные ребра обеспечивают жесткость при восприятии изгибающих нагрузок от полезной нагрузки и собственного веса. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет конструкции работать в пролете между несущими опорами.

Применение плиты КА 5 предусмотрено в промышленных и гражданских зданиях с шагом несущих конструкций, соответствующим типоразмеру. Корректная работа элемента обеспечивается только при проектном опирании ребер на опорные элементы. Отклонение от проектной схемы опирания, повреждение торцевых зон или неправильная ориентация ребер могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты ребристой КА 5 выполняется в соответствии с рабочими чертежами серии ИИ-01-02. Элемент устанавливается на опорные поверхности с выверкой по осям и отметкам. Глубина опирания и способ анкеровки задаются проектом. После монтажа швы между плитами омоноличиваются для обеспечения совместной работы перекрытия.

• Плита воспринимает нагрузки от пола, перегородок и оборудования; передача усилий на опоры осуществляется через ребра жесткости.
• Продольные ребра работают как изгибаемые элементы; полка плиты распределяет нагрузку на ребра и обеспечивает целостность конструкции.
• Опирание плиты допускается только на несущие элементы (ригели, стены, балки) с проектной глубиной; недопустимо опирание на перегородки или временные конструкции.
• При монтаже необходимо обеспечить совпадение опорных площадок с проектным положением; перекос плиты не допускается.
• Торцевые участки ребер не должны подвергаться ударным нагрузкам при строповке и разгрузке; повреждения в этих зонах требуют оценки проектной организацией.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного; омоноличивание выполняется до приложения эксплуатационных нагрузок.

Применение плиты ребристой КА 5 по назначению требует строгого соблюдения проектных решений по опиранию, анкеровке и омоноличиванию. Нарушение технологии монтажа может привести к потере устойчивости перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются в местах, соответствующих расположению ребер, строго по одной вертикали в штабеле. Запрещается складирование с опиранием на полку или на углы.

Транспортировка производится с надежным креплением, исключающим смещение и удары. Плиты укладываются на транспортное средство в один или несколько ярусов с прокладками между рядами. Погрузка и выгрузка выполняются с помощью траверсы, обеспечивающей равномерный захват за монтажные петли.
