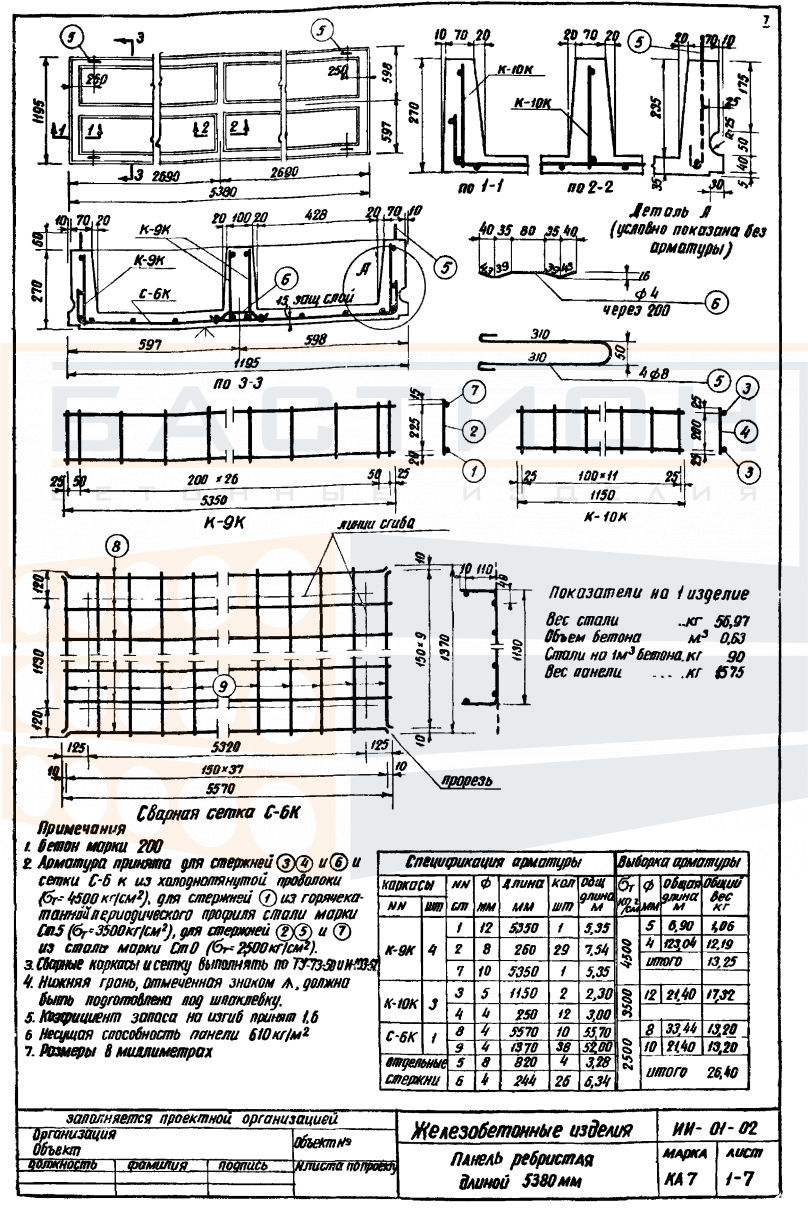

Плита ребристая КА 7, серия ИИ-01-02

Плита ребристая КА 7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ-01-02 и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и передачи их на несущие конструкции.

Применение плиты КА 7 предполагает опирание на несущие стены, балки или ригели. Ребристая конструкция обеспечивает жесткость при изгибе за счет продольных ребер. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к снижению несущей способности перекрытия, поэтому монтаж должен выполняться строго по проектной документации.

Область применения и технические особенности

Монтаж плиты КА 7 выполняется в проектное положение с опиранием на предварительно подготовленные опорные поверхности. Торцевые зоны плиты должны быть защищены от повреждений при строповке и установке. Сопряжение плит между собой и с опорными элементами требует заполнения швов и анкеровки в соответствии с проектным решением.

• Плита рассчитана на работу в пролете между несущими опорами при проектном опирании; глубина опирания задается рабочей документацией.
• Ребра жесткости воспринимают изгибающие нагрузки, поэтому ориентация плиты при монтаже должна строго соответствовать проекту.
• Швы между смежными плитами заполняются бетоном или раствором после выверки положения и анкеровки монтажных связей.
• Монтажные петли используются только для строповки; после установки они отгибаются или срезаются по проекту.
• Не допускается сверление отверстий в ребрах и торцевых участках без согласования с проектной документацией.
• При складировании и транспортировке плита должна опираться на прокладки, расположенные в опорных зонах, для предотвращения деформаций.

Соблюдение проектных требований к опиранию и анкеровке обеспечивает совместную работу плит в составе перекрытия и предотвращает развитие деформаций при эксплуатации.

Правила хранения и транспортировки изделия

Плиты ребристые КА 7 складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам, и должны располагаться строго по вертикали в штабеле. Высота штабеля ограничивается условиями сохранности изделий и не должна превышать значений, указанных в проектной документации.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и выгрузка производятся за монтажные петли с исключением ударных нагрузок и перекосов, которые могут вызвать повреждение торцов или ребер.
