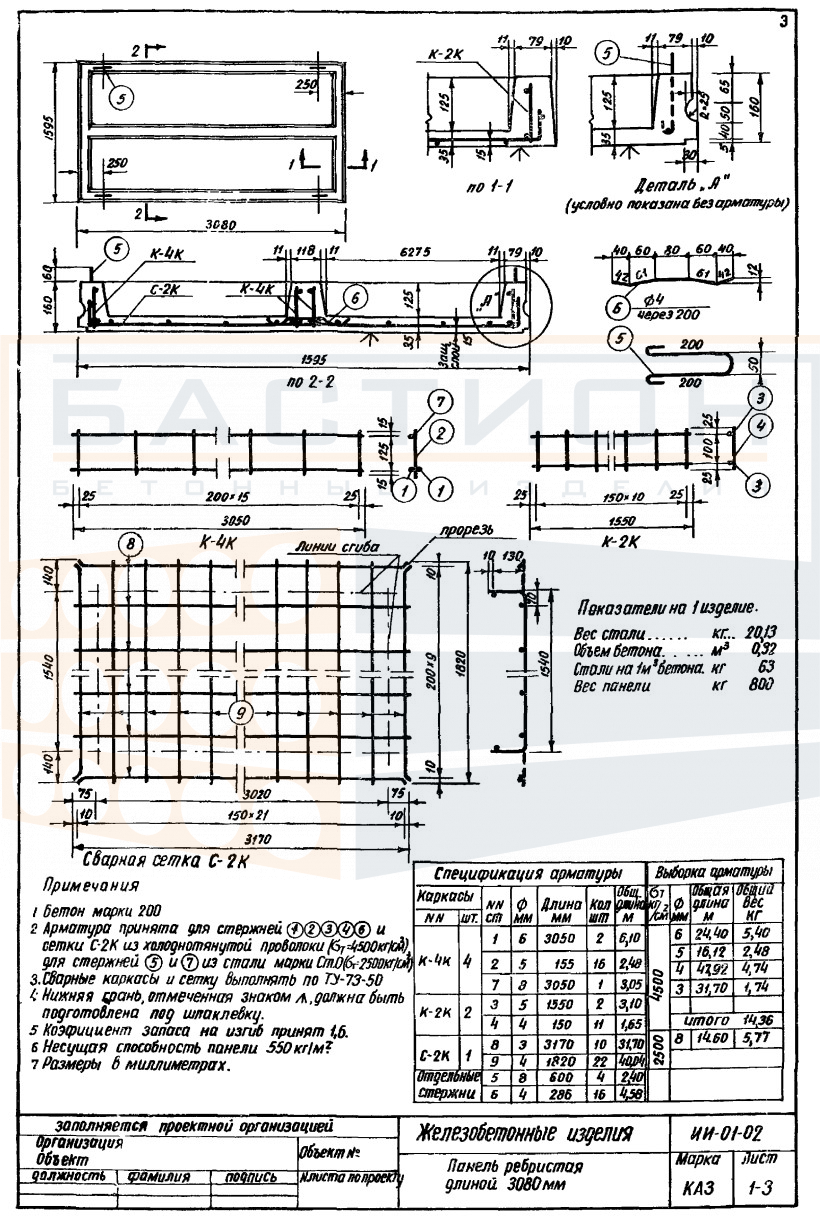

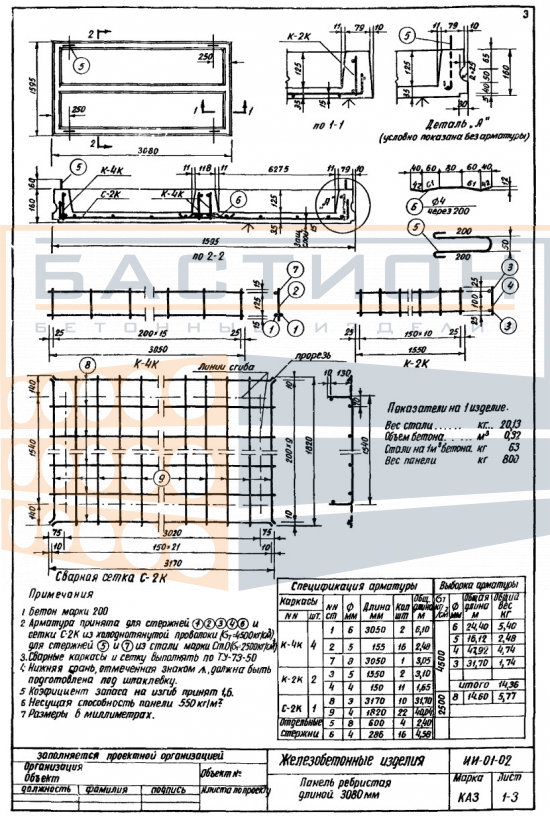

Плита ребристая КА 3, серия ИИ-01-02

Плита ребристая КА 3 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе перекрытий и покрытий производственных, складских и общественных сооружений. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жёсткость и способность воспринимать значительные изгибающие нагрузки при относительно небольшой массе. Изделие относится к типовым решениям серии ИИ-01-02, разработанной для унификации сборных железобетонных плит.

Применяется в зданиях с шагом колонн или несущих стен, соответствующим длине плиты. Ребра ориентируются вниз, образуя потолочную поверхность с выступающими элементами. Нагрузки от пола, оборудования и людей передаются через полку плиты на рёбра, а затем на опорные конструкции — ригели, балки или стены. Неправильная ориентация плиты при монтаже или повреждение рёбер в процессе транспортировки могут привести к снижению несущей способности и нарушению работы перекрытия.

Область применения и технические особенности

Укладка плиты выполняется на выровненные опорные поверхности. Глубина опирания задаётся проектом и проверяется по монтажным отметкам. Плита фиксируется в проектном положении с помощью анкерных связей. Швы между смежными плитами заполняются бетоном или раствором для обеспечения совместной работы.

• Плита предназначена для эксплуатации в пролёте между несущими опорами и не рассчитана на работу консолью без дополнительного усиления.
• Опирание осуществляется по коротким сторонам (поперечным ребрам) на ригели или стены; опирание по продольным ребрам допускается только при соответствующем расчёте.
• Торцевые зоны плиты содержат монтажные петли и участки закладных деталей — повреждение этих зон при строповке недопустимо.
• Установка плиты производится с выверкой по осям и отметкам; отклонения от проекта не должны превышать допусков, установленных серией.
• Пустоты или углубления в полке плиты не предназначены для прокладки коммуникаций без дополнительного проектного решения.
• Для обеспечения совместной работы смежных плит необходимо омоноличивание стыков (шпоночных соединений) бетоном класса не ниже проектного.

После монтажа и омоноличивания стыков плита образует жёсткий диск перекрытия, способный перераспределять нагрузки между несущими элементами. Контроль качества монтажа включает проверку глубины опирания, положения анкеров и состояния закладных деталей.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твёрдом основании. Прокладки из пиломатериала или другого упругого материала устанавливаются строго в опорных зонах (под поперечными рёбрами) и должны располагаться по одной вертикали в каждом ряду штабеля. Высота штабеля ограничивается несущей способностью нижележащих плит и требованиями устойчивости. Запрещается складировать плиты с повреждёнными рёбрами или полкой.

Транспортировка производится в кузове транспортного средства с фиксацией плит от смещения и опрокидывания. Плиты укладываются на опорные брусья, расположенные под поперечными рёбрами. Строповка осуществляется за монтажные петли с использованием траверсы, исключающей перекос и ударные нагрузки. Не допускается перевозка плит навалом или с опиранием на продольные рёбра.
