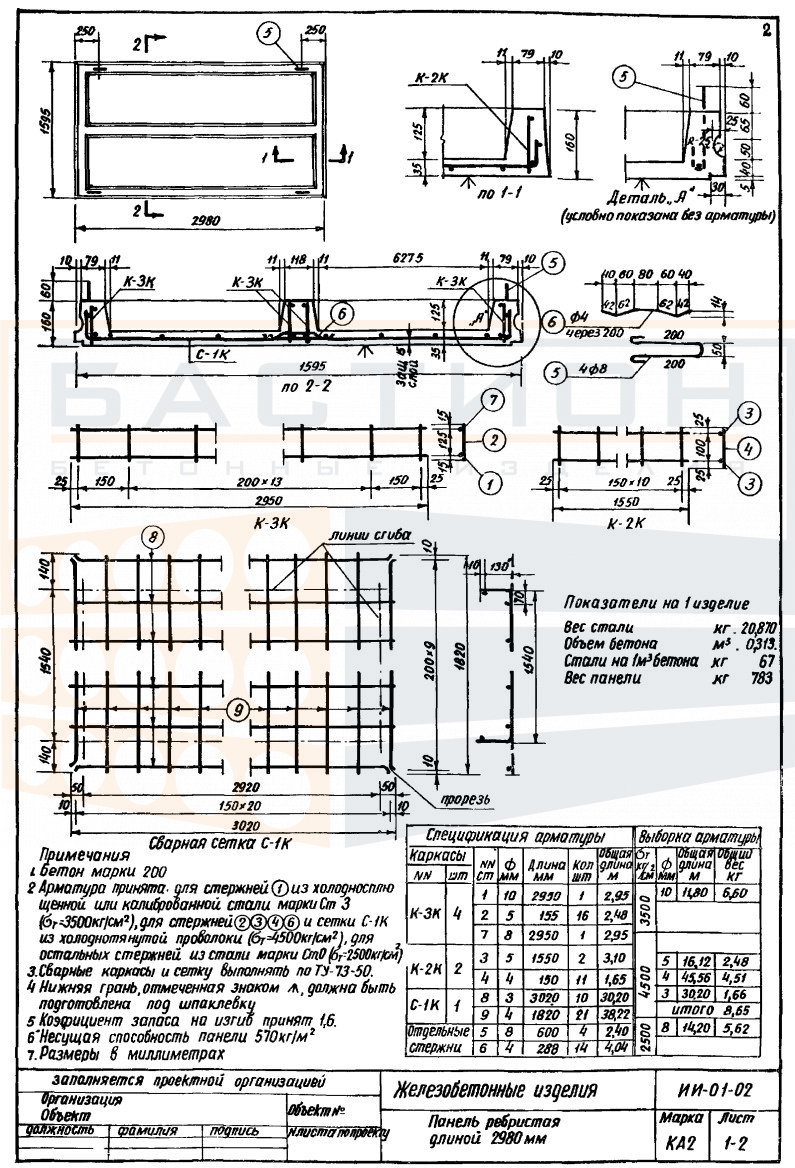

Плита ребристая КА 2, серия ИИ-01-02

Плита ребристая КА 2 серии ИИ-01-02 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что позволяет конструкции воспринимать изгибающие нагрузки в пролете и передавать усилия на несущие стены, балки или ригели.

Типоразмер КА 2 относится к серии ИИ-01-02, предназначенной для перекрытий промышленных и общественных зданий. Ребристая геометрия плиты снижает собственный вес конструкции при сохранении высокой несущей способности. Ошибки при монтаже, такие как недостаточная глубина опирания или нарушение ориентации ребер, приводят к перераспределению усилий и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Плиты ребристые монтируются на железобетонные ригели или стены с обеспечением проектной глубины опирания. Ребра плиты ориентируются в сторону опор для восприятия изгибающих усилий. Сопряжение с соседними элементами выполняется через швы, заполняемые бетоном по проектному решению. Строповка осуществляется за монтажные петли с равномерным натяжением для исключения повреждения торцевых зон.

• Плита работает в пролете между опорами, передавая нагрузку от пола, перегородок и оборудования на балки или ригели каркаса здания.
• Глубина опирания плиты на несущие конструкции задается рабочим проектом; отклонение от проектных значений не допускается.
• Ребра плиты формируют жесткость элемента; при монтаже контролируется их положение относительно опорных узлов.
• Швы между смежными плитами омоноличиваются после выверки положения и установки закладных деталей по проекту.
• Монтажные петли используются только для строповки; запрещена фиксация тросов за ребра или торцевые участки плиты.
• Пустоты в ребристых плитах не предназначены для прокладки инженерных коммуникаций без дополнительных проектных решений.

Требования к монтажу и опиранию плиты регламентируются серией ИИ-01-02 и рабочей документацией объекта. Приемка изделия включает проверку геометрических параметров, состояния поверхности и маркировки.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки устанавливаются в местах опирания, расположенные строго по вертикали в каждом ряду штабеля, в зоне ребер для исключения прогиба полки. Высота штабеля принимается по условиям устойчивости и не превышает допустимых значений по прочности изделий.

Транспортировка плит осуществляется в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Перевозка навалом запрещена. Погрузка и разгрузка выполняются с использованием монтажных петель; запрещен сброс и волочение изделий. Кромки и торцы плит защищаются от ударов при погрузочно-разгрузочных работах.
