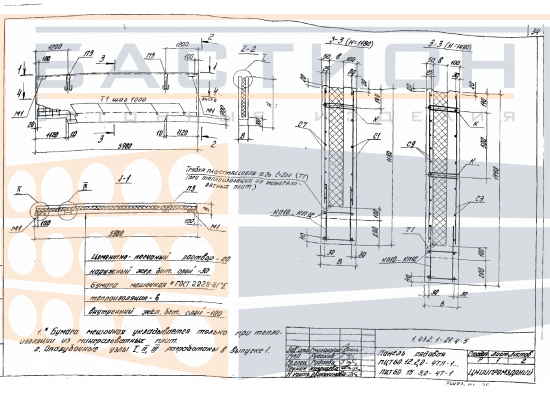

Панель цокольная трехслойная ПЦТ 60.15.3,0-4Т-1 (П, М) по серии 1.432.1-21 вып. 4

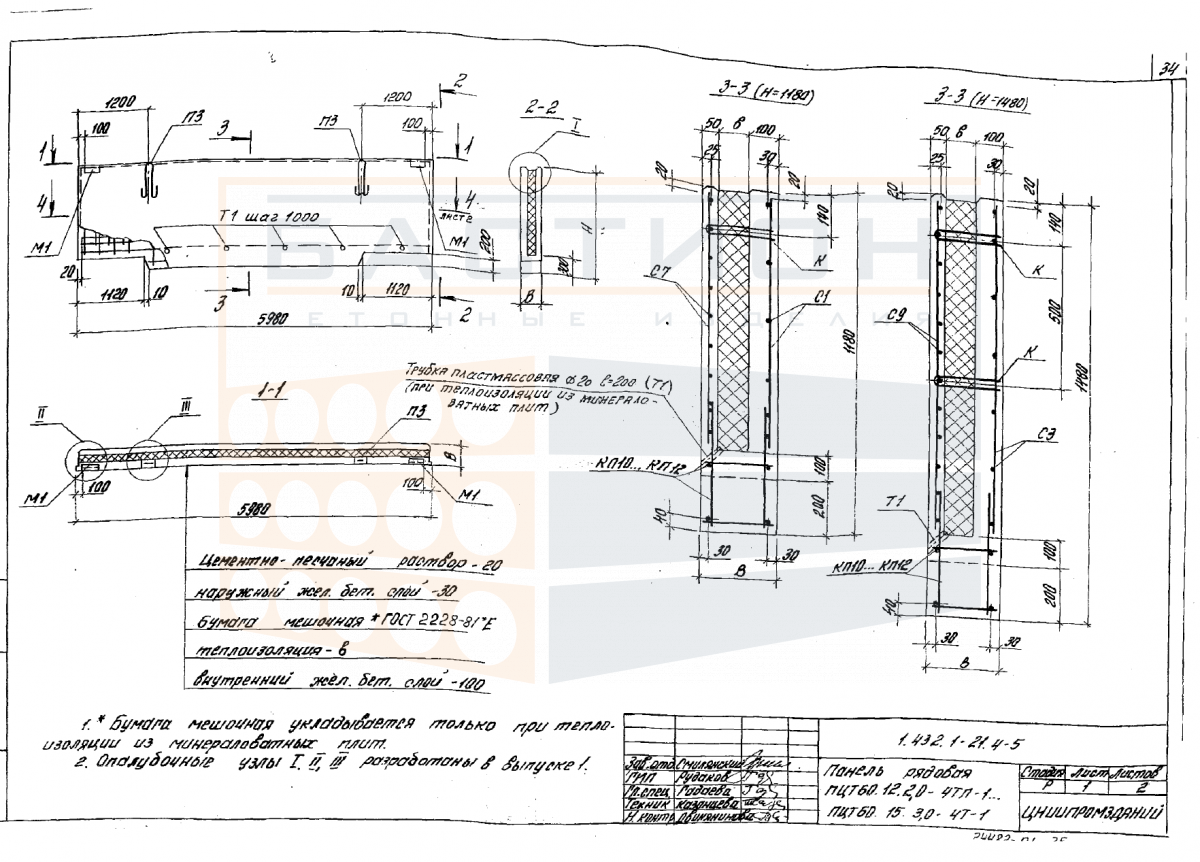

Панель цокольная трехслойная ПЦТ 60.15.3,0-4Т-1 (П, М) — это заводское железобетонное изделие, предназначенное для устройства цокольного перекрытия и стен подвалов в зданиях каркасного и бескаркасного типа. Трехслойная конструкция, включающая внутренний несущий слой, эффективный утеплитель и наружный защитный слой, позволяет совмещать несущие и теплоизоляционные функции. Изделие воспринимает нагрузки от вышележащих этажей, передает их на фундамент и обеспечивает защиту от промерзания в зоне примыкания к грунту.

Применение таких панелей регламентируется серией 1.432.1-21 выпуск 4, которая устанавливает основные геометрические параметры, армирование и конструктивные решения узлов. Цокольные панели монтируются на фундаментные балки или ростверк с обязательной гидроизоляцией по верхней грани опоры. Вертикальные стыки между панелями заполняются упругими прокладками и герметиками, что обеспечивает водонепроницаемость и компенсацию температурных деформаций. Нарушение технологии стыковки может привести к образованию конденсата и снижению теплотехнической однородности ограждения.

Область применения и технические особенности

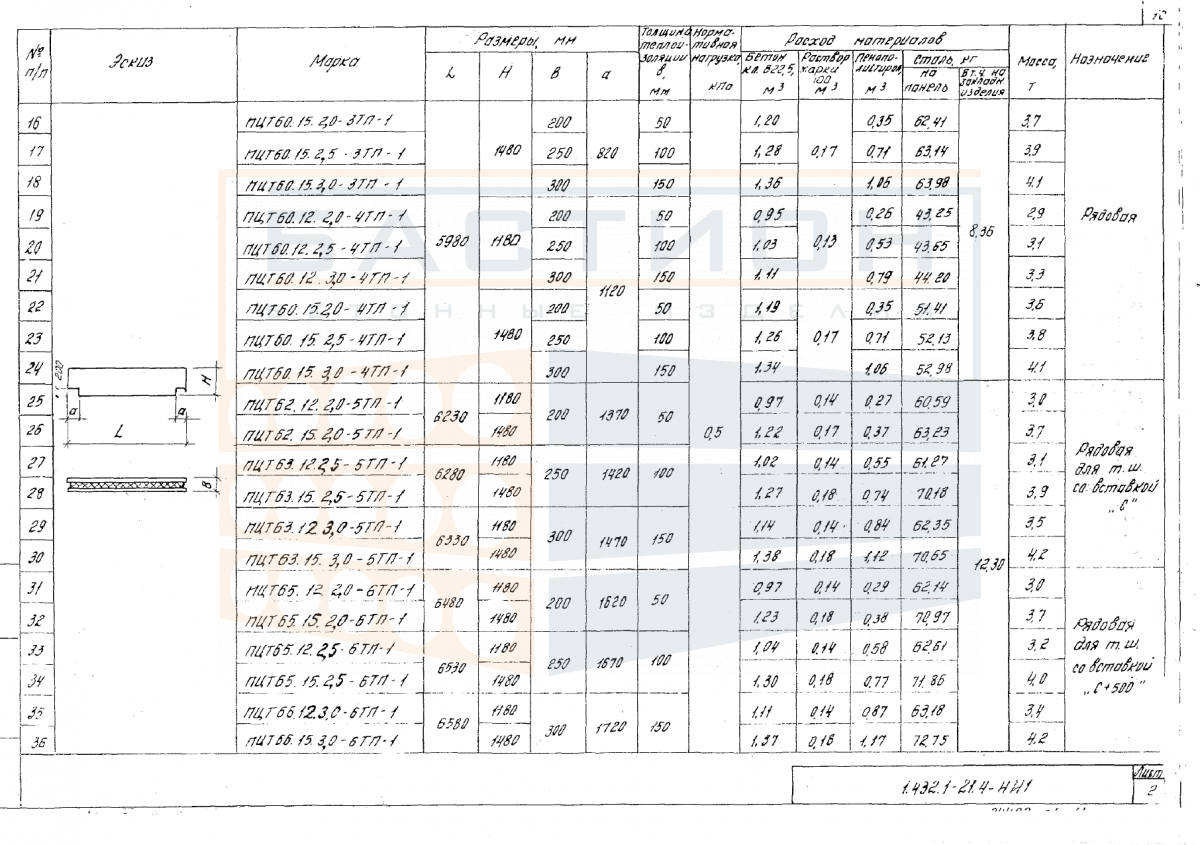

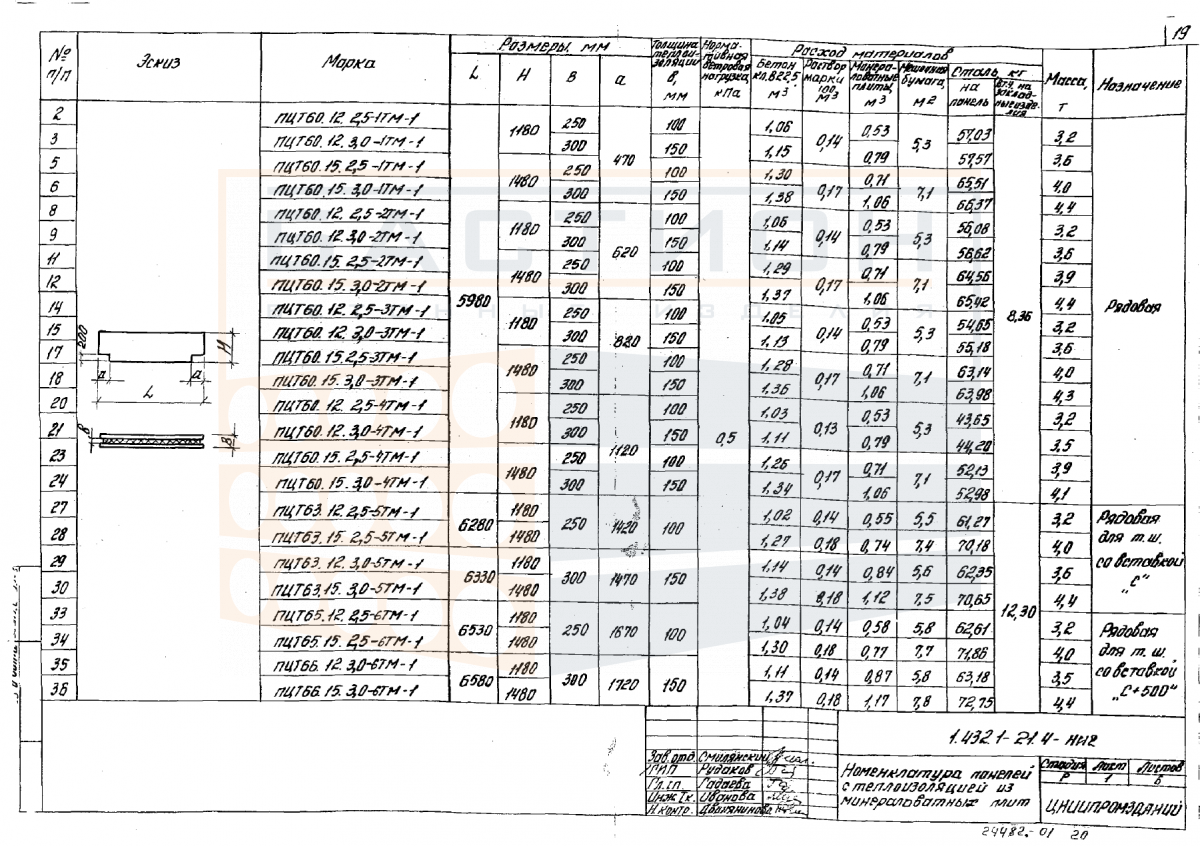

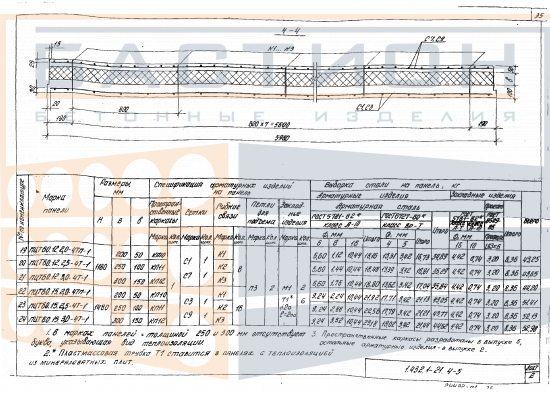

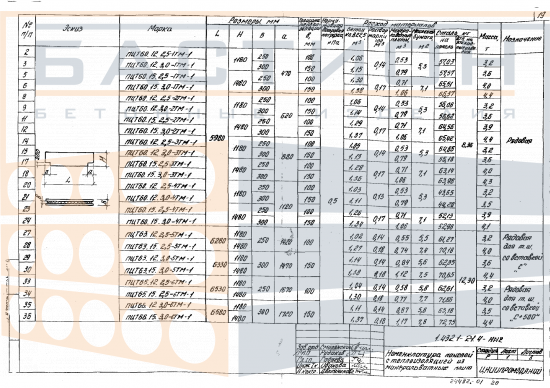

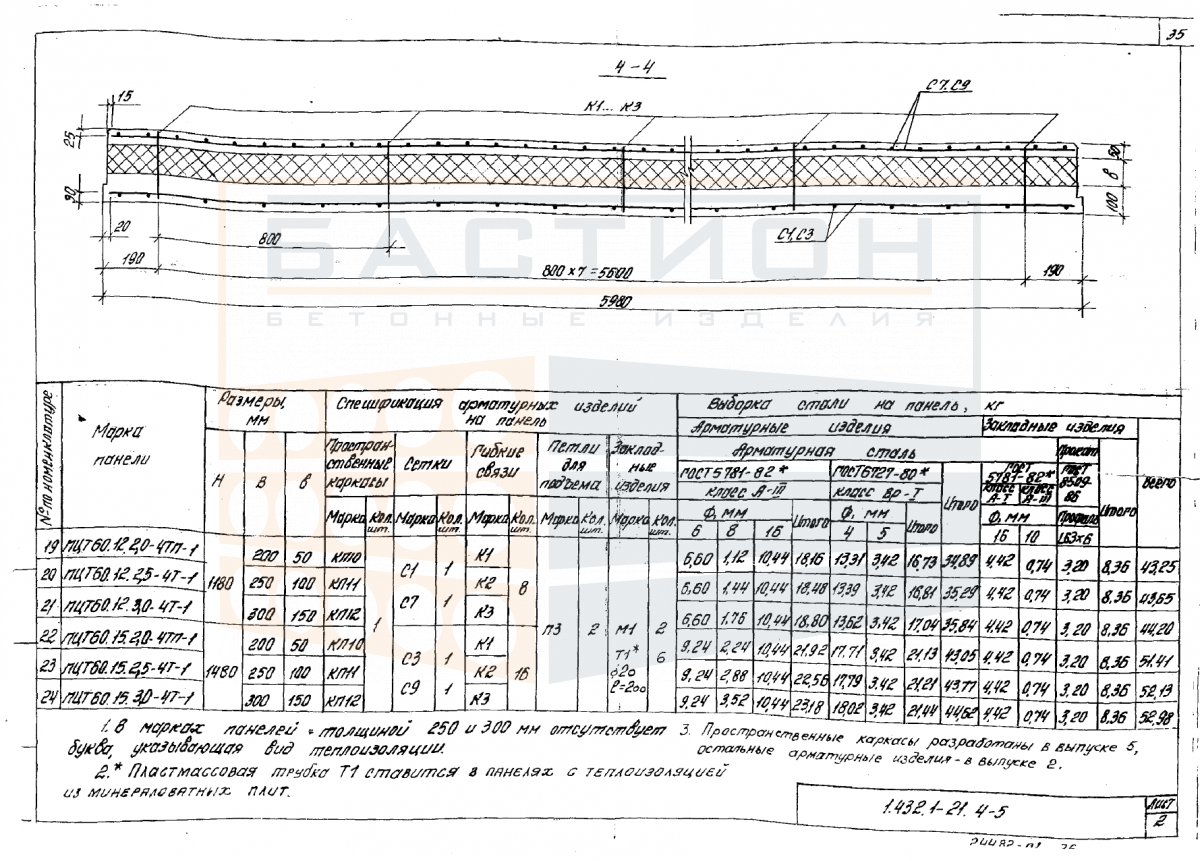

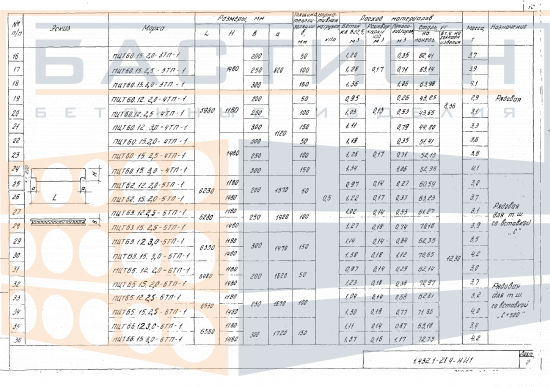

Панели ПЦТ серии 1.432.1-21 вып.4 применяются в отапливаемых зданиях с подвальными этажами, а также в сооружениях с техническим подпольем. Трехслойная структура обеспечивает нормируемое сопротивление теплопередаче при толщине 300 мм. Армирование панели выполняется пространственными каркасами из стали класса А400, соединенными между собой поперечными стержнями. Масса панели 4100 кг, что требует использования грузоподъемного оборудования при монтаже. Закладные детали, расположенные по торцам, предназначаются для сварки с соседними панелями и анкеровки в фундаменте. Бетонные слои изготавливаются из тяжелого бетона с проектным классом по прочности, соответствующим требованиям серии. Для повышения долговечности наружный слой выполняется с повышенными показателями морозостойкости и водонепроницаемости, конкретные значения принимаются по проектной документации.

• Панели устанавливаются строго в проектное положение с выверкой по осям и отметкам, отклонения не должны превышать норм СП 70.13330.
• Сварка закладных деталей выполняется по расчетным усилиям, указанным в рабочих чертежах, с последующей защитой швов от коррозии.
• Теплоизоляционный слой располагается между слоями бетона; толщина и тип утеплителя задаются проектом и могут варьироваться в зависимости от климатической зоны.
• Монтажные петли используются для строповки; после окончания монтажа петли отгибаются или срезаются, а углубления заделываются раствором.
• Вертикальные швы между панелями заполняются пенополиуретановыми прокладками и герметизирующей мастикой для обеспечения пароизоляции.
• При устройстве примыканий к перекрытиям и колоннам применяются компенсаторы деформаций, предусмотренные альбомом узлов серии.

Точные параметры раскладки, армирования и узлов сопряжения определяются рабочей документацией конкретного объекта. Контроль качества монтажа включает проверку вертикальности и соосности панелей, а также герметичности стыков.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в вертикальном положении в специальных кассетах или в горизонтальном положении штабелями высотой не более двух рядов. При горизонтальном складировании каждое изделие укладывается на деревянные прокладки толщиной не менее 50 мм, расположенные под монтажными петлями. Прокладки должны быть одинаковой высоты, чтобы избежать изгибающих усилий в элементах. Категорически запрещается складировать панели непосредственно на грунт или с повреждением защитного слоя бетона. Для предотвращения коррозии закладные детали и петли перед хранением очищаются и при необходимости покрываются антикоррозионным составом.

Транспортировка выполняется в вертикальном положении с опиранием на ребра жесткости или с использованием специальных металлических рам. Погрузка и выгрузка производятся за монтажные петли с применением траверс, исключающих перекос и раскачивание. Укладка панелей навалом или с неравномерной опорой не допускается. При перевозке панели раскрепляются от смещения с помощью деревянных брусков и стальных стяжек. Удары и резкие толчки во время погрузки недопустимы, так как могут привести к образованию трещин в бетоне. Транспортирование допускается только при температуре наружного воздуха, обеспечивающей сохранность изделий.
