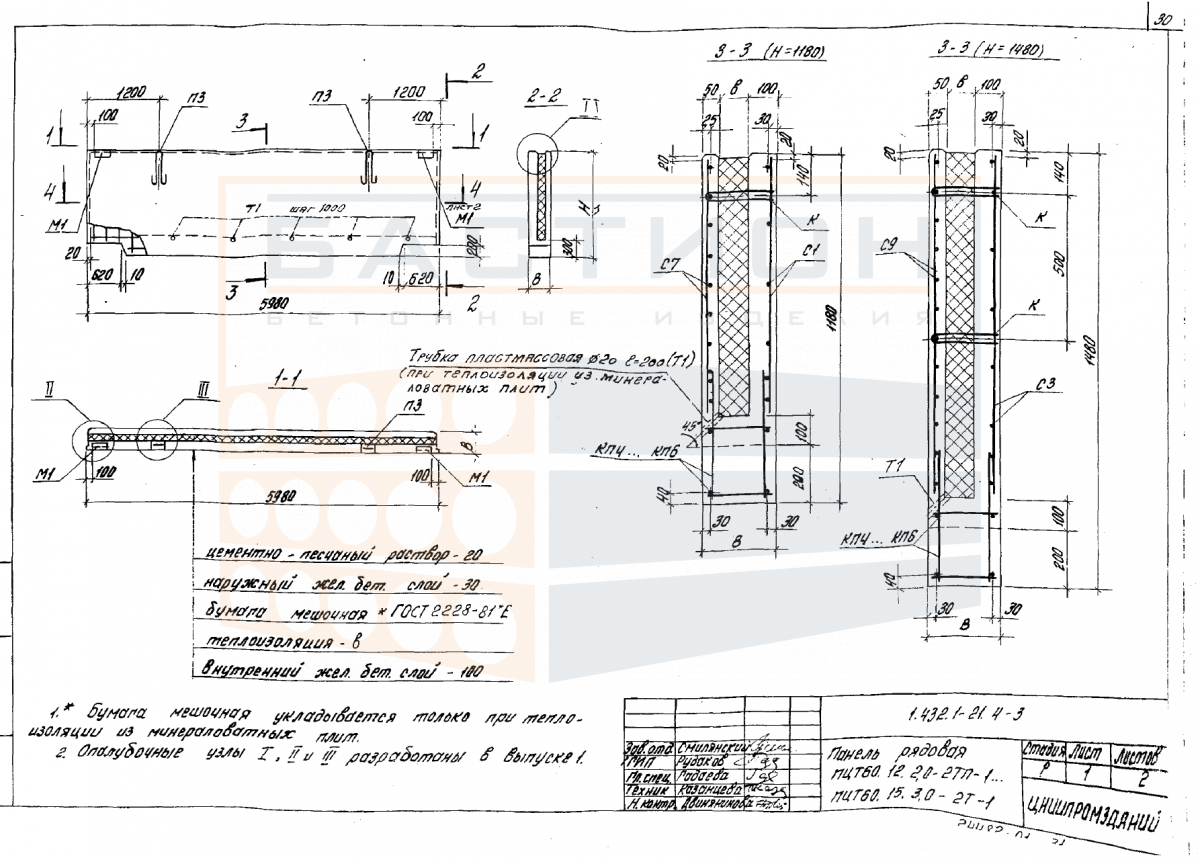

Панель цокольная трехслойная ПЦТ 60.12.2,0-2ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-2ТП-1 по серии 1.432.1-21 вып. 4 — это железобетонное изделие, предназначенное для устройства цокольных этажей зданий. Трехслойная конструкция включает наружный и внутренний слои из тяжелого бетона и промежуточный слой эффективного утеплителя. Панель обеспечивает несущую способность, защиту от грунтовой влаги и теплозащиту ограждающих конструкций.

Применяется в жилых, общественных и промышленных зданиях с подвалами или техподпольями. Воспринимает вертикальные нагрузки от вышележащих этажей и горизонтальное давление грунта. Неправильный выбор типоразмера или класса армирования может привести к деформациям и потере эксплуатационных свойств.

Область применения и технические особенности

Панель устанавливается в цокольной части здания на фундаментные блоки или монолитную плиту. Крепление осуществляется с помощью сварки закладных деталей. После монтажа швы между панелями заполняются бетоном или раствором. Допускается установка панелей как в отапливаемых, так и в неотапливаемых помещениях при условии соответствия проекту.

• Трехслойная конструкция обеспечивает совмещение несущей и теплозащитной функций за счет внутреннего утеплителя.
• Монтаж производится на подготовленное основание с выверкой вертикальности и горизонтальности по осям.
• Стыки панелей герметизируются уплотнительными прокладками и замоноличиваются для исключения промерзания.
• Закладные детали панели рассчитаны на сварные соединения с арматурными выпусками смежных конструкций.
• Допускается применение панелей в зданиях с агрессивной средой при наличии защитных покрытий по проекту.
• Габариты 5980×1180×200 мм и масса 3000 кг требуют использования крановой техники при монтаже.

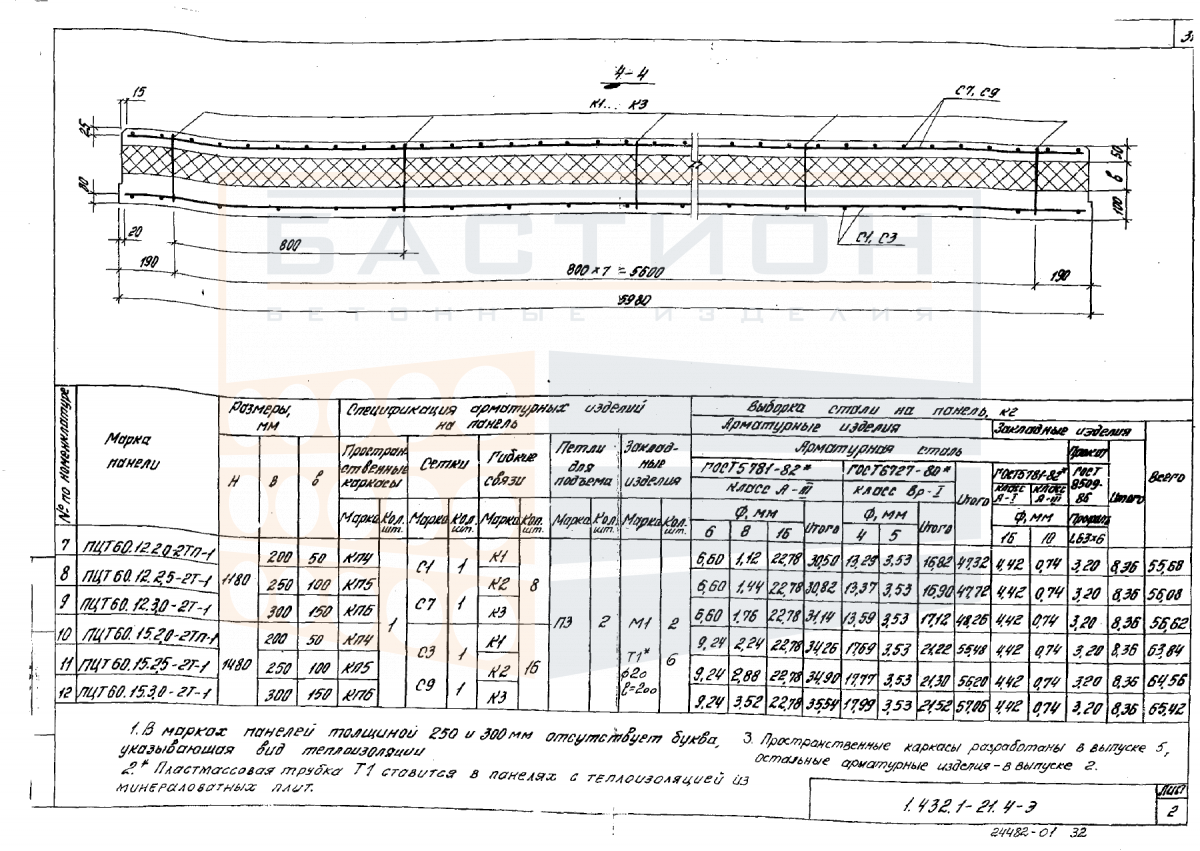

Серия 1.432.1-21 выпуск 4 регламентирует геометрические параметры, армирование и расположение закладных деталей, что обеспечивает взаимозаменяемость изделий в составе сборного каркаса.

Правила хранения и транспортировки изделия

Хранение панели осуществляется в вертикальном (рабочем) положении с опиранием на деревянные подкладки. Подкладки располагаются на расстоянии 0.2 длины от торцов. Допускается хранение в штабелях высотой не более 2.5 м с прокладками между рядами. Рекомендуется защита от прямого увлажнения и загрязнения.

Транспортировка производится в вертикальном положении с фиксацией от смещения. Запрещается перевозка навалом или с опиранием на ребра. Погрузка и разгрузка выполняются с использованием траверс или стропов, исключающих повреждение кромок и закладных деталей. Строповка производится за предусмотренные монтажные петли.
