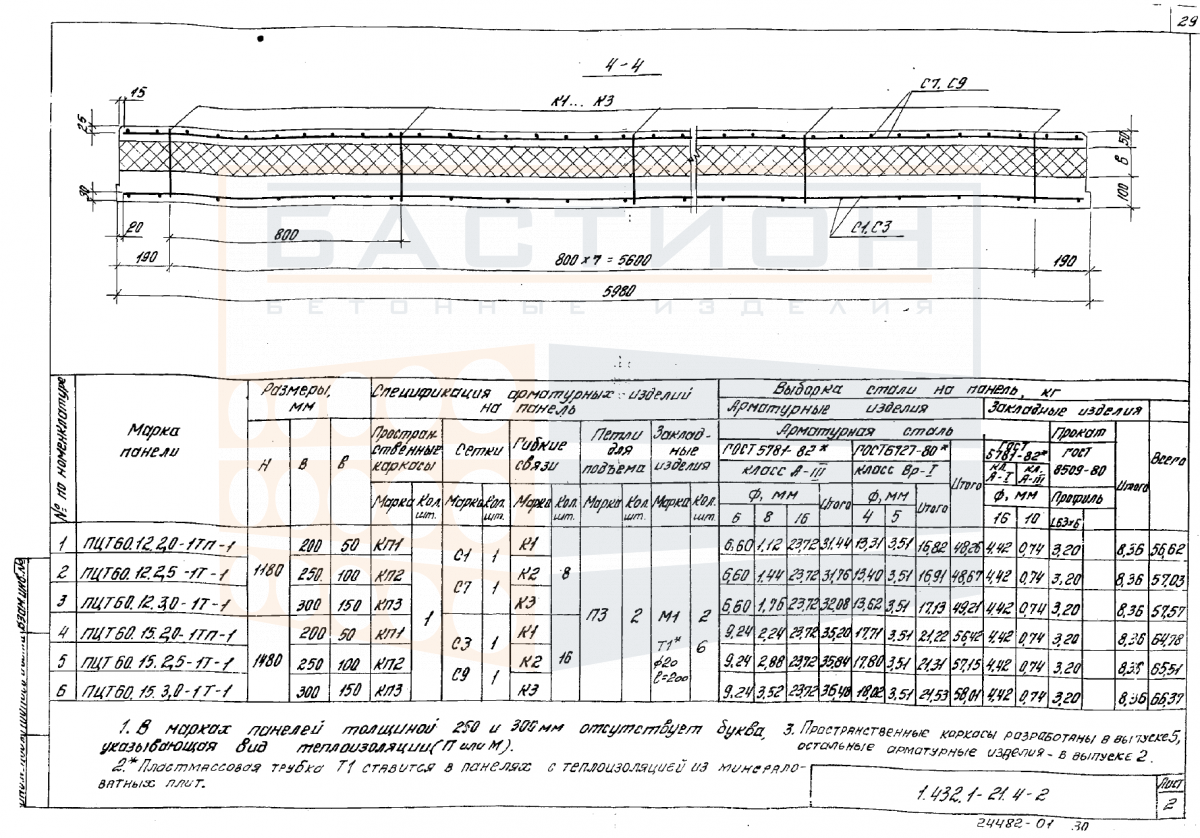

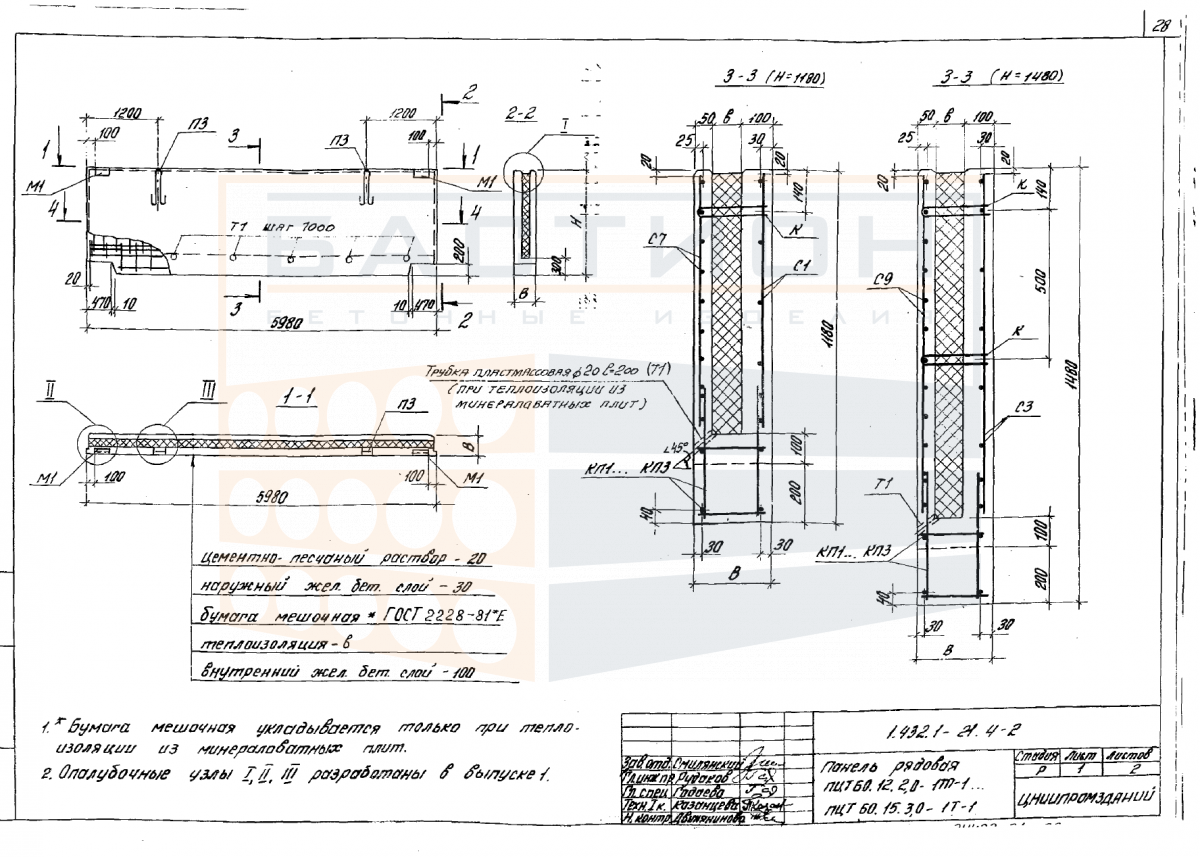

Панель цокольная трехслойная ПЦТ 60.15.2,0-1ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.2,0-1ТП-1 — железобетонное изделие для устройства цокольных стен зданий, защищающее подземную часть от грунтовой влаги и механических воздействий. Трехслойная конструкция с внутренним слоем утеплителя воспринимает нагрузки от вышележащих конструкций, наружные слои из тяжелого бетона обеспечивают несущую способность и долговечность. Изделие изготовлено по ГОСТ 31310-2015 и серии 1.432.1-21 вып. 4.

Применяется в жилых, общественных и промышленных зданиях с подвальными этажами. Панель монтируется на фундамент, стыки герметизируются для обеспечения водонепроницаемости. Неправильный монтаж или нарушение герметизации ведет к промерзанию и протечкам. Изделие рассчитано на восприятие вертикальных и горизонтальных нагрузок от грунта и конструкций здания. Габариты 5980x1480x200 мм и масса 3700 кг требуют применения грузоподъемной техники при монтаже.

Область применения и технические особенности

Монтаж панелей ПЦТ выполняется на выровненное основание с обязательным устройством гидроизоляции по нижней грани. Стыки между панелями заполняются цементно-песчаным раствором или герметиком для обеспечения водонепроницаемости. Крепление к фундаменту осуществляется сваркой закладных деталей. Панели предназначены для эксплуатации в зданиях с расчетной температурой наружного воздуха до минус 40 °C.

• Панели предназначены для наружных ограждений цокольных этажей по серии 1.432.1-21 вып. 4.
• Эксплуатация возможна в неагрессивной и слабоагрессивной среде при воздействии грунтовых вод.
• Монтаж допускается после устройства фундаментов и гидроизоляции.
• Стыковка выполняется сваркой закладных деталей с замоноличиванием швов.
• Закладные детали после монтажа защищаются от коррозии.
• При монтаже требуется выверка вертикальности каждой панели.

Соблюдение проектных решений и правил монтажа обеспечивает долговечность конструкции.

Правила хранения и транспортировки изделия

Панели ПЦТ массой 3700 кг хранятся в горизонтальном положении на деревянных прокладках, уложенных в местах строповки. Количество рядов в штабеле определяется несущей способностью нижних панелей и должно соответствовать проекту хранения. Прокладки размещаются строго по вертикали для предотвращения изгиба. При хранении необходимо исключить попадание влаги на поверхности изделия.

Транспортировка панелей длиной 5980 мм осуществляется в горизонтальном положении с опиранием на прокладки. Крепление в кузове должно исключать продольное и поперечное смещение. Перевозка панелей навалом не допускается. Погрузка и выгрузка производятся с использованием траверс, исключающих раскачивание и удары о конструкции.
