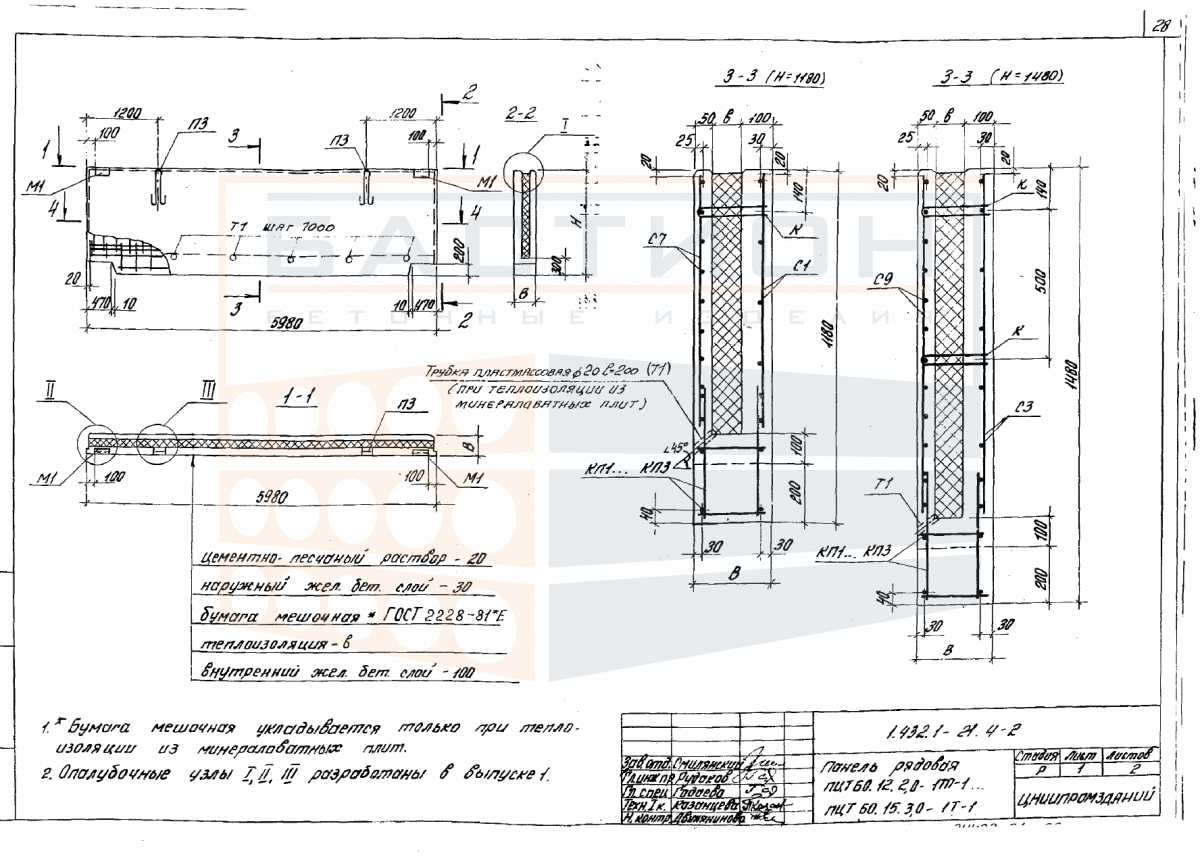

Панель цокольная трехслойная ПЦТ 60.15.3,0-1Т-1 (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.3,0-1Т-1 (П,М) — это железобетонное изделие, предназначенное для устройства цокольной части зданий и сооружений. Конструкция панели включает три слоя: внутренний и наружный железобетонные слои и промежуточный слой утеплителя, что обеспечивает несущую способность и теплозащиту ограждающей конструкции. Панель изготавливается по серии 1.432.1-21 вып. 4 из тяжелого бетона классов по прочности на сжатие, соответствующих проектной документации, и армируется стальными каркасами и сетками.

Панель применяется в цокольных этажах жилых, общественных и производственных зданий. Она воспринимает нагрузки от вышележащих стен и перекрытий, а также обеспечивает защиту от грунтовой влаги и промерзания. Толщина панели 300 мм и длина 5980 мм позволяют перекрывать значительные пролеты, сокращая количество монтажных стыков.

Область применения и технические особенности

Монтаж панелей ПЦТ осуществляется на выровненное основание фундамента с использованием цементно-песчаного раствора или выравнивающего слоя. Панели устанавливаются с применением кранов грузоподъемностью не менее 5 тонн с учетом массы изделия 4200 кг. Вертикальные и горизонтальные стыки между панелями замоноличиваются бетоном соответствующего класса.

• Назначение: защита цокольной части здания от теплопотерь и воздействия грунтовых вод.
• Условия применения: здания с сухим или нормальным влажностным режимом по серии 1.432.1-21.
• Конструкция: трехслойная с эффективным утеплителем, обеспечивающим расчетное сопротивление теплопередаче.
• Несущая способность: панель рассчитана на нагрузки от стен и перекрытий, а также на боковое давление грунта.
• Монтажные элементы: в верхней зоне предусмотрены петли для строповки, в нижней — закладные детали для соединения с фундаментом.
• Особенности стыковки: панели соединяются между собой через металлические накладки на сварке с последующим бетонированием.
• Контроль качества: геометрические параметры и прочностные характеристики проверяются при приемке в соответствии с требованиями серии.

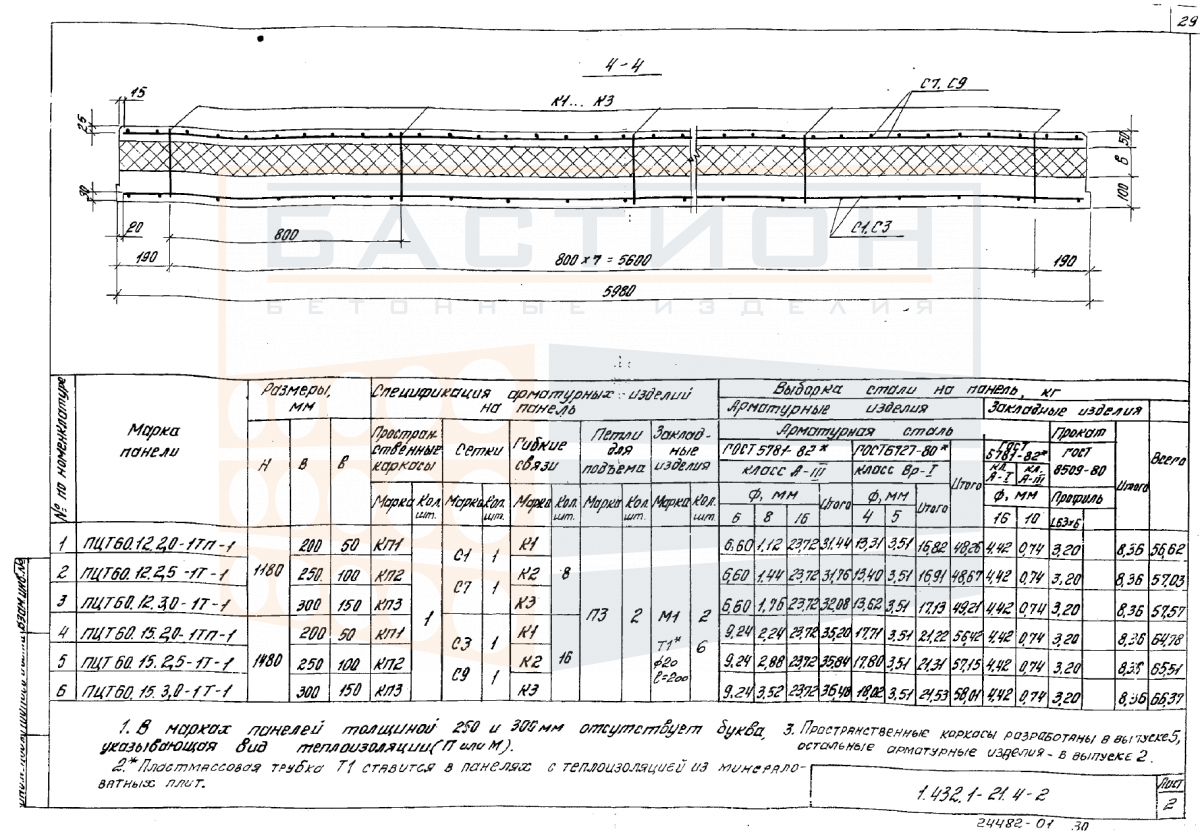

Точные параметры панели, включая класс бетона, марку арматуры и состав утеплителя, задаются рабочими чертежами конкретного объекта.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется на спланированной площадке с твердым покрытием. Изделия укладываются в вертикальном положении (в кассетах) или горизонтально в штабеля высотой не более двух рядов. Под нижний ряд подкладываются деревянные бруски сечением 100х100 мм, расположенные строго под монтажными петлями. Между панелями в вертикальном положении устанавливаются прокладки, исключающие контакт.

Транспортировка производится специализированным транспортом с обеспечением надежного крепления. Панели должны перевозиться в вертикальном положении с опиранием на продольные балки или в горизонтальном положении с фиксацией от продольных и поперечных смещений. Строповка выполняется за все монтажные петли с применением траверс, предотвращающих изгиб панели. Запрещается перевозка панелей навалом без крепления.
