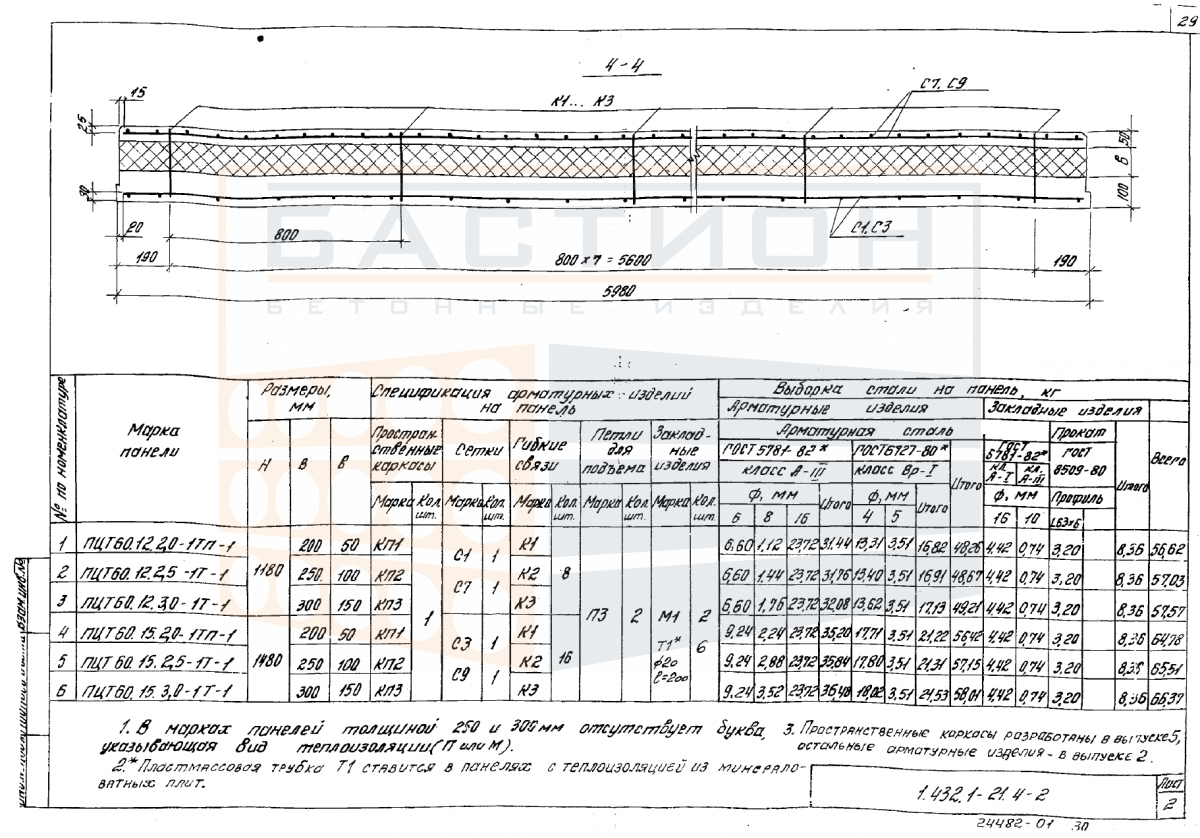

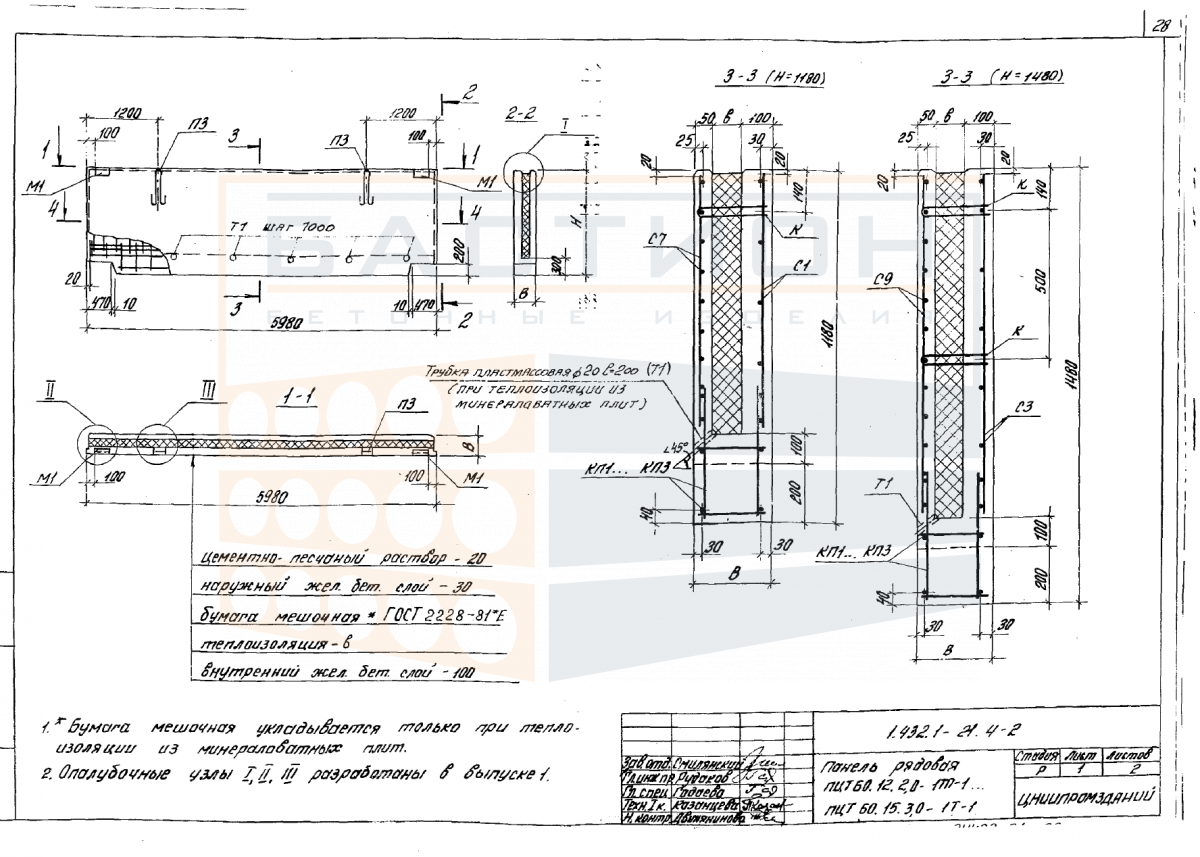

Панель цокольная трехслойная ПЦТ 60.12.2,5-1Т-1 (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,5-1Т-1 (П,М) — это железобетонное изделие, разработанное по серии 1.432.1-21 вып. 4 для устройства цокольной части наружных стен. Трехслойная конструкция включает внутренний несущий слой из тяжелого бетона, слой утеплителя и наружный защитный слой. Внутреннее стальное армирование обеспечивает восприятие нагрузок от вышележащих конструкций и защиту подвальных помещений от промерзания и механических воздействий.

Панели применяются в жилых и общественных зданиях с подвальными этажами, обеспечивая ограждение и теплоизоляцию. При массе 3200 кг и длине 5980 мм монтаж требует использования крана соответствующей грузоподъемности. Неправильный выбор типоразмера или нарушение технологии монтажа могут привести к снижению несущей способности и образованию мостиков холода в цоколе.

Область применения и технические особенности

Монтаж панелей ПЦТ осуществляется на выровненное основание с обязательной гидроизоляцией по верху фундамента. Опирание производится на фундаментные блоки или ленточный фундамент. Крепление между собой и к вышележащим стенам выполняется сваркой закладных деталей. Вертикальные и горизонтальные швы заполняются цементно-песчаным раствором с последующей герметизацией.

• Назначение: ограждающая конструкция цоколя, одновременно несущая и теплоизоляционная функция.
• Условия применения: предназначены для сухой и нормальной влажностной зон согласно серии 1.432.1-21 вып. 4.
• Ограничения: в агрессивной среде требуется дополнительная антикоррозионная защита закладных деталей и металлических связей.
• Монтаж: установка производится краном за монтажные петли с обязательной выверкой по вертикали и горизонтали.
• Стыковка: швы между панелями заполняются раствором и герметизируются для обеспечения водонепроницаемости и воздухонепроницаемости.
• Типичная ошибка: установка панели без выверки вертикальности приводит к перекосам и затрудняет опирание вышележащих стен и перекрытий.

Все монтажные работы выполняются в соответствии с проектной документацией и указаниями серии 1.432.1-21 вып. 4.

Правила хранения и транспортировки изделия

Изделия хранятся на складе в штабелях на деревянных прокладках в положении, соответствующем проектному (вертикально или на ребро). Прокладки укладываются строго под монтажные петли для исключения повреждения кромок и рабочей поверхности. Высота штабеля назначается по проекту с учетом прочности панелей и условий хранения.

Транспортировка производится в специализированных транспортных средствах с фиксацией панелей в вертикальном положении инвентарными упорами. Запрещается перевозка навалом или с опиранием на петли. Погрузка и выгрузка выполняются с использованием подъемных устройств за монтажные петли, исключая удары, раскачивание и резкие рывки.
