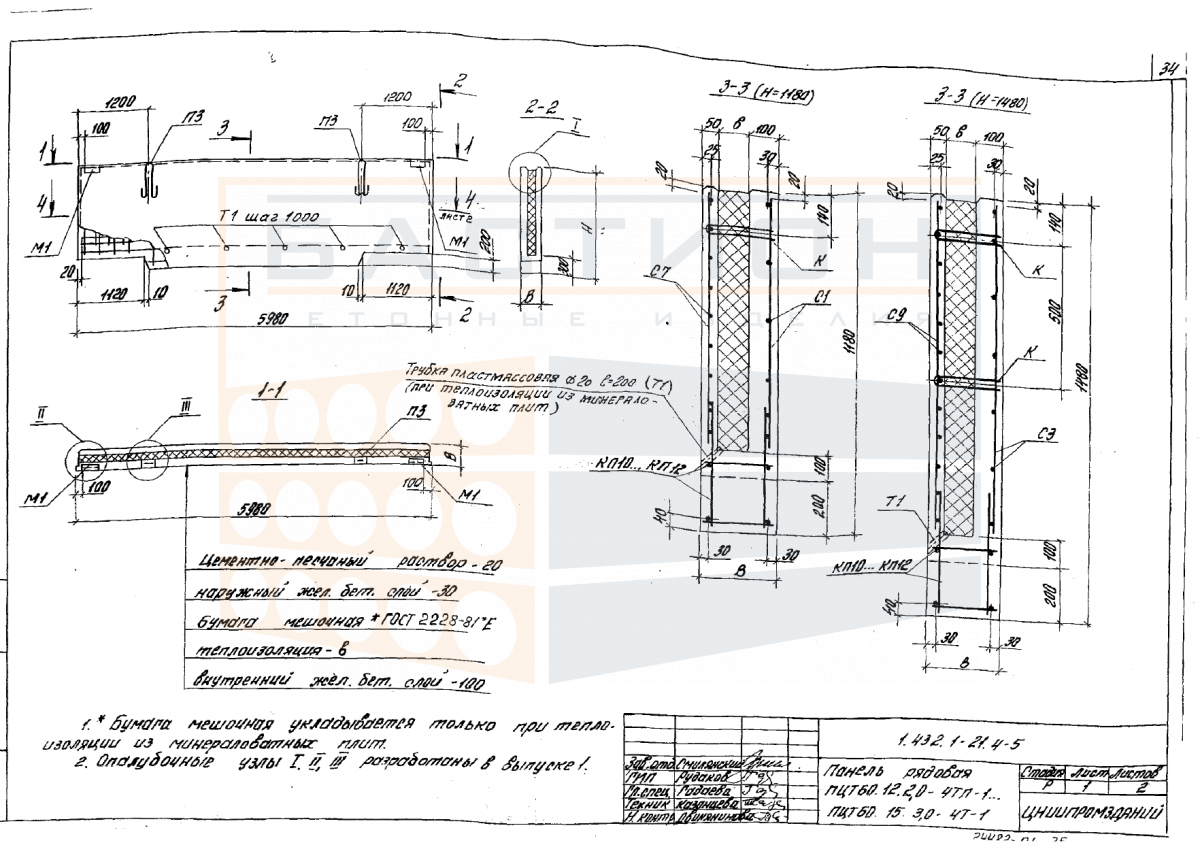

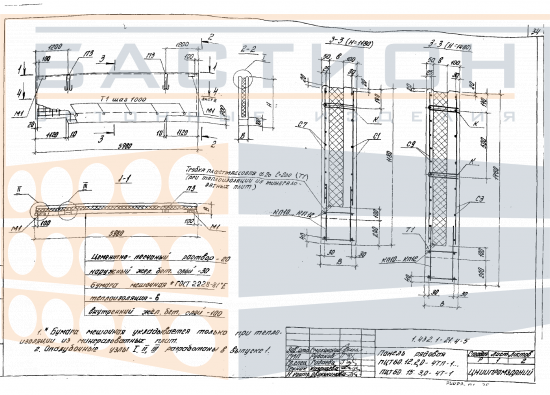

Панель цокольная трехслойная ПЦТ 60.15.2,0-4ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.2,0-4ТП-1 — это сборный железобетонный элемент, предназначенный для устройства наружных стен подземной части (цоколя) зданий с подвалом или техническим этажом. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, включает два несущих бетонных слоя и промежуточный слой утеплителя, что обеспечивает совмещение несущей и теплоизолирующей функций в одном конструктивном узле. Проектные решения и габаритные параметры соответствуют серии 1.432.1-21 выпуск 4 и требованиям ГОСТ 31310-2015.

Применяется в жилых, общественных и промышленных зданиях с подвалом. Воспринимает вертикальную нагрузку от вышележащих конструкций, передает ее на фундамент, а также обеспечивает защиту подвала от грунтовой влаги, промерзания и механических воздействий. Ошибки при подборе или монтаже панели могут привести к потере устойчивости ограждения, нежелательным теплопотерям и снижению долговечности здания.

Область применения и технические особенности

Монтаж панелей производится на выровненный фундаментный пояс. Сопряжение между смежными элементами выполняется через закладные детали с последующей сваркой и замоноличиванием стыков. В вертикальных и горизонтальных швах устанавливаются уплотнительные прокладки для герметизации и теплоизоляции. Установка панелей требует выверки по осям и уровню, а также временного крепления до завершения монтажа перекрытия.

• Панель цокольная трехслойная применяется в качестве наружной стены подвала в зданиях с любым типом перекрытий. Проектная толщина 200 мм позволяет разместить утеплитель в средней зоне, обеспечивая нормативное сопротивление теплопередаче.

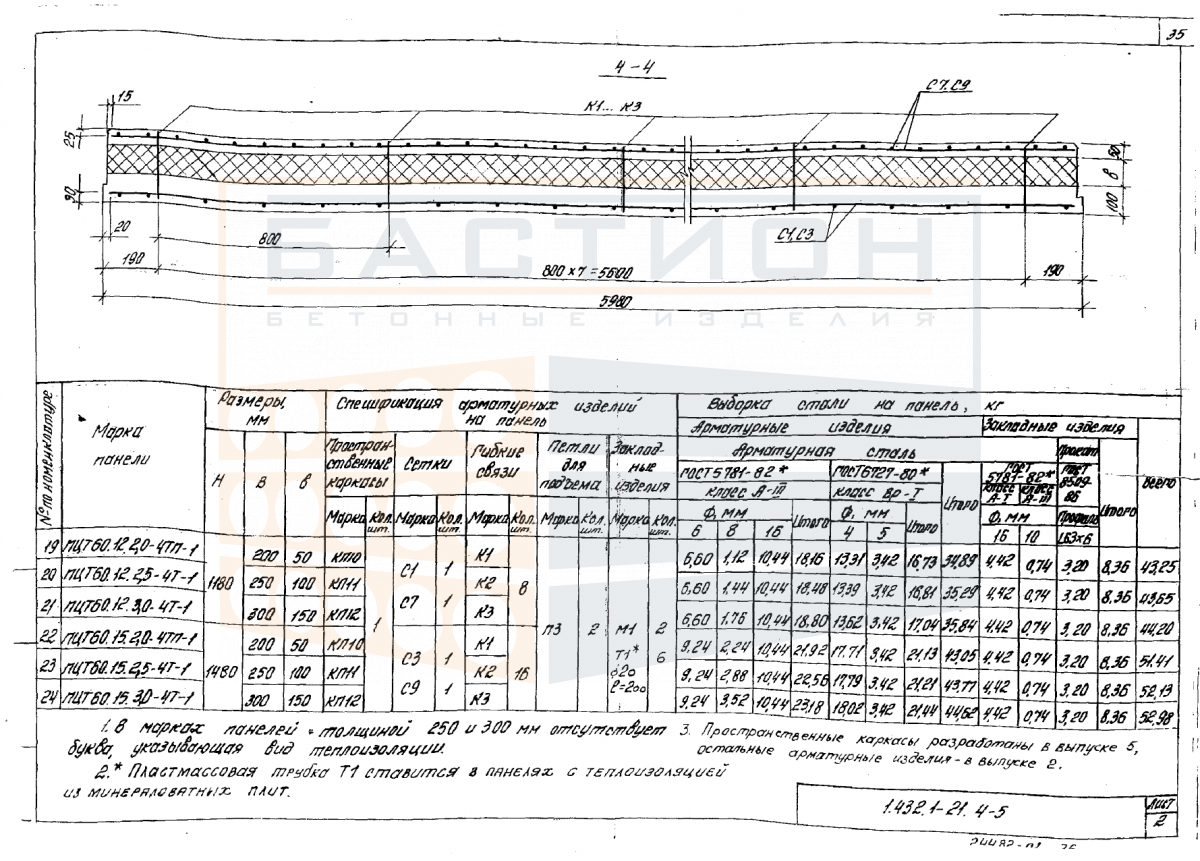

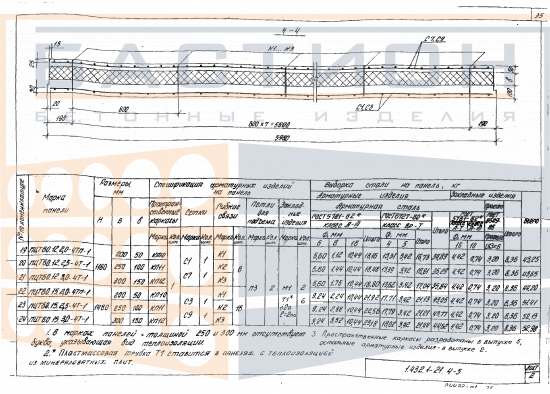

• Несущие бетонные слои воспринимают вертикальную нагрузку от стен и перекрытий, а также давление грунта. Армирование и бетон подбираются по расчету в проекте; для данной марки расчетные параметры задаются по серии 1.432.1-21.
• Закладные детали для крепления панелей между собой и к фундаменту расположены по периметру изделия. Сварные соединения защищаются от коррозии в соответствии с требованиями проекта.
• Для обеспечения жесткости дискретных связей в местах стыков панелей предусмотрены выпуски арматуры и монтажные петли. Герметизация швов выполняется эластичными материалами с учетом возможных деформаций.
• Панели должны монтироваться с обязательным устройством горизонтальной гидроизоляции по фундаменту и вертикальной гидроизоляции по наружной поверхности после завершения монтажа и замоноличивания швов.

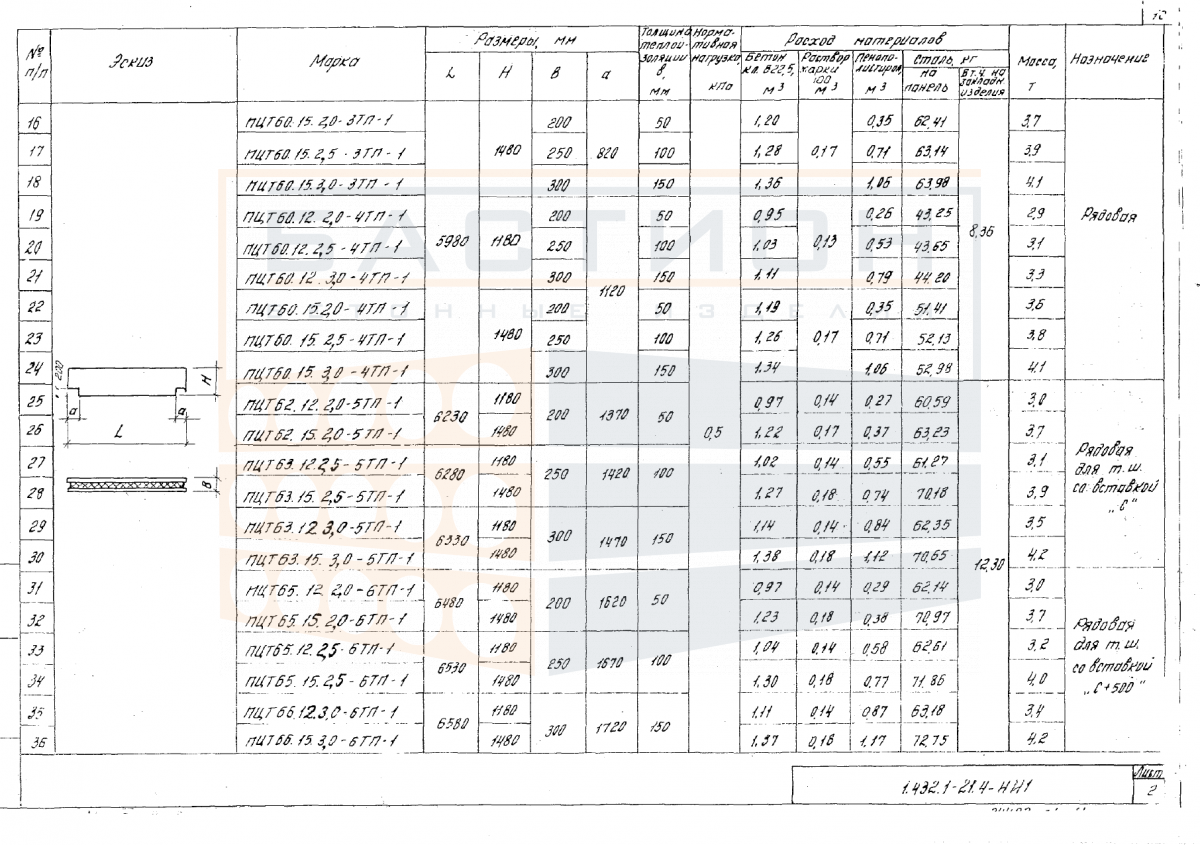

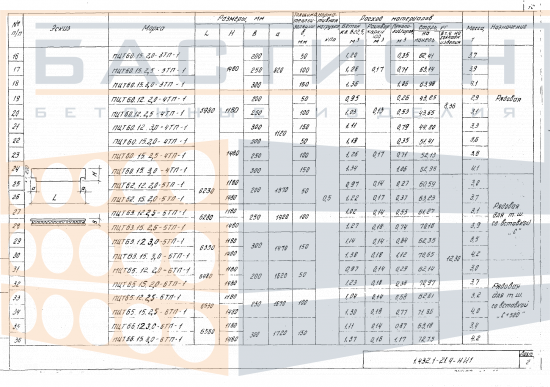

• Габаритные размеры панели: длина 5980 мм, ширина 1480 мм, толщина 200 мм. Масса 3600 кг, что определяет необходимость использования грузоподъемной техники с соответствующей грузоподъемностью.

Соблюдение проектных решений по стыковке и гидроизоляции является обязательным условием эксплуатационной надежности цоколя. Панели допускается применять во всех климатических зонах при условии учета нагрузок и температурных воздействий по расчету.

Правила хранения и транспортировки изделия

Хранение панелей организуется на выровненной площадке с твердым покрытием. Изделия укладывают в штабеля высотой не более 2,5 м в вертикальном или наклонном положении с опиранием на деревянные прокладки, расположенные в местах расположения монтажных петель. Защита нижних слоев от влаги обеспечивается подкладками высотой не менее 100 мм. Рабочие поверхности (торцы, закладные детали) не должны касаться земли или соседних панелей.

Транспортировка осуществляется автотранспортом в вертикальном положении (на ребре) с надежным креплением для предотвращения смещения и опрокидывания. Погрузка и разгрузка выполняются краном при помощи строп, закрепляемых за монтажные петли. Запрещается перемещать панели волоком или сбрасывать. При перевозке в горизонтальном положении следует опирать изделие на ложементы по всей длине с равномерным распределением нагрузки.
