Панель цокольная трехслойная ПЦТ 60.12.2,0-3ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-3ТП-1 — это железобетонное изделие, предназначенное для устройства цокольной части зданий. Панель воспринимает вертикальные нагрузки от вышележащих стен и перекрытий, передавая их на фундамент, и одновременно защищает подвальное помещение от грунтовой влаги и теплопотерь. Трехслойная конструкция с внутренним слоем утеплителя обеспечивает повышенные теплоизоляционные свойства.

Изделие изготавливается из тяжелого бетона с внутренним стальным армированием, что гарантирует необходимую несущую способность и долговечность. Применение панелей данной серии позволяет сократить сроки возведения цокольной части за счет заводской готовности и точных геометрических размеров. Ошибки при выборе типоразмера или монтаже могут привести к нарушению теплозащиты и снижению эксплуатационных характеристик здания.

Область применения и технические особенности

Панели ПЦТ 60.12.2,0-3ТП-1 применяются в строительстве зданий с подвальными или цокольными этажами. Монтаж осуществляется на железобетонный фундамент или ростверк с выверкой по осям и уровню. Стыки между панелями заполняются цементно-песчаным раствором или герметизирующими материалами по проекту. Для обеспечения устойчивости панели фиксируются сваркой закладных деталей между собой и с фундаментом.

• Основное назначение — ограждение цокольного этажа и восприятие нагрузок от вышележащих конструкций.
• Трехслойная структура включает наружный и внутренний железобетонные слои и слой утеплителя, что улучшает теплозащиту.
• Панели рассчитаны на эксплуатацию в условиях воздействия грунтовой влаги; гидроизоляция стыков выполняется по проекту.
• Длина панели 5980 мм, ширина 1180 мм, толщина 200 мм, масса 2900 кг; монтаж требует использования грузоподъемной техники.
• Закладные детали панели обеспечивают возможность соединения с соседними элементами и анкеровки к фундаменту.
• При монтаже необходимо контролировать вертикальность и горизонтальность установки для равномерной передачи нагрузки.
• Не допускается опирание панелей на неподготовленное основание; требуется гидроизоляция опорной поверхности.

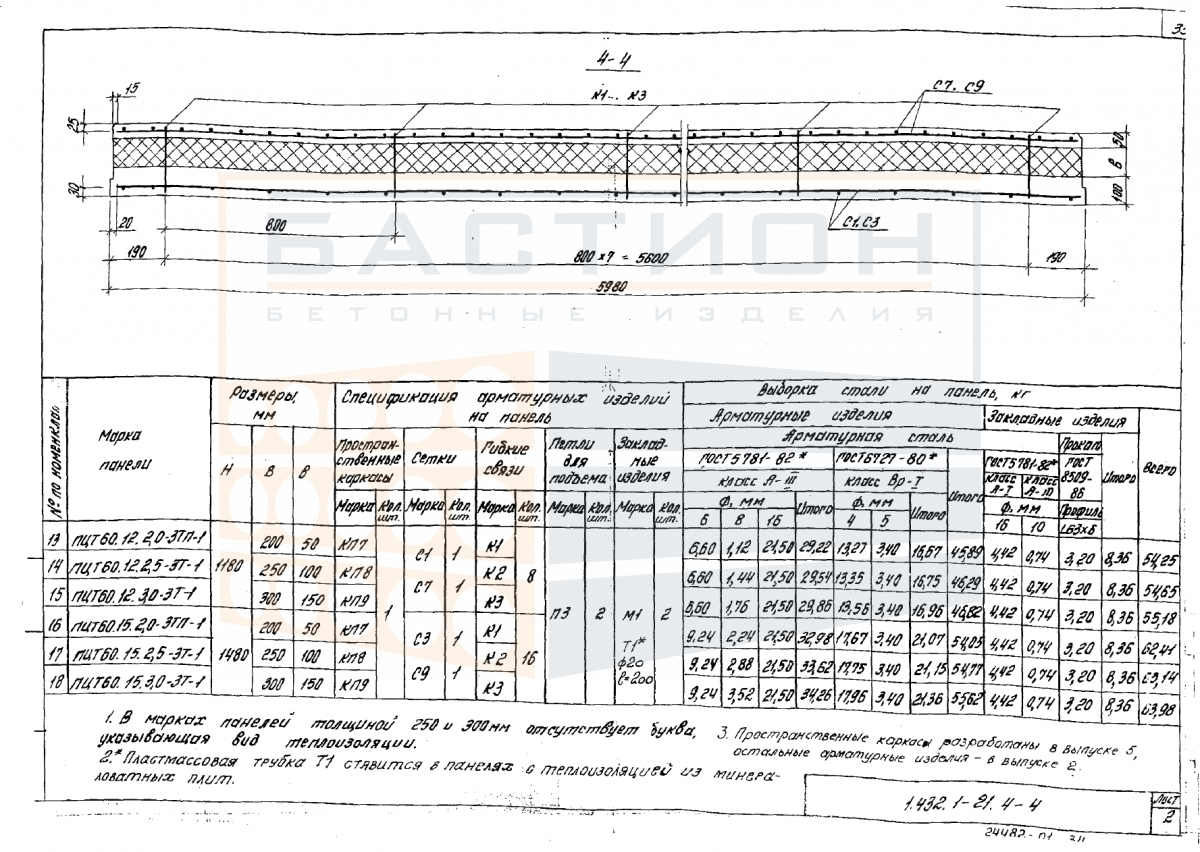

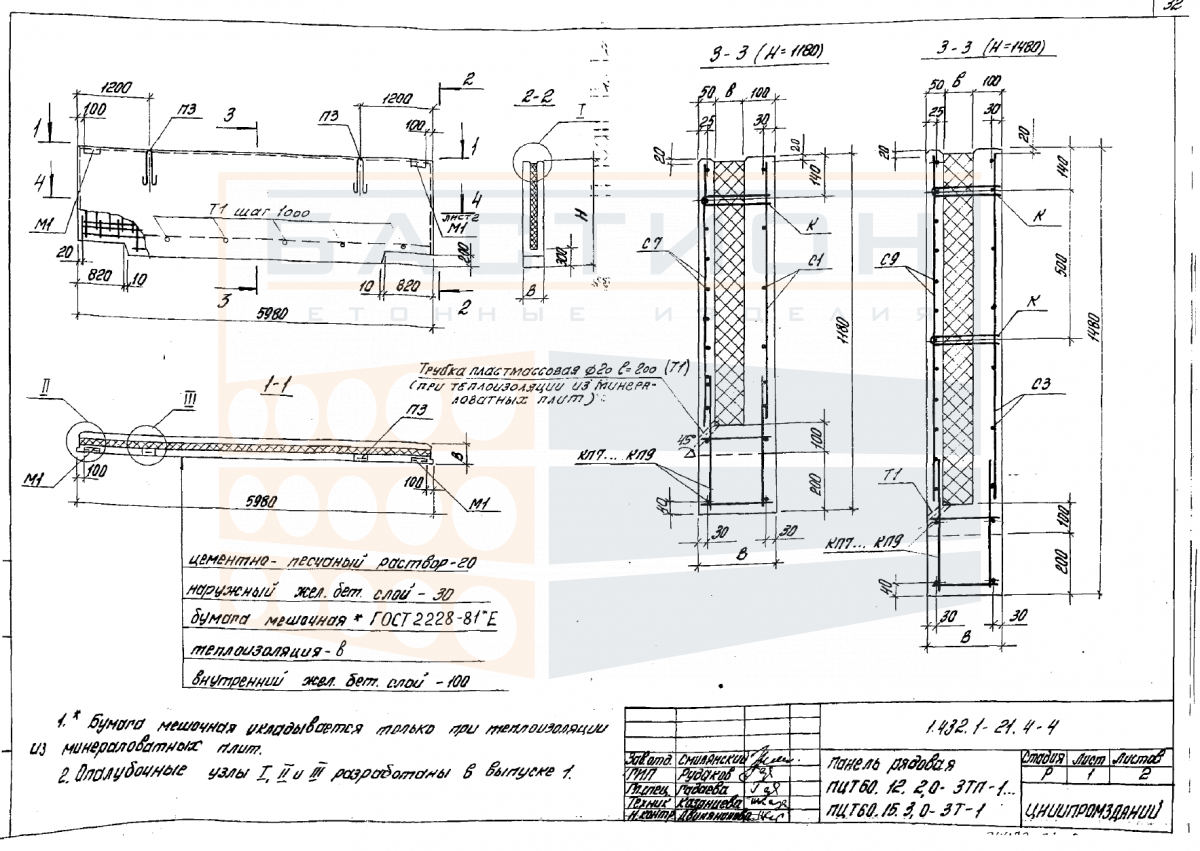

Комплект поставки включает панель с выпусками арматуры или закладными деталями для сварных соединений. Точный состав и расположение закладных деталей указываются в рабочих чертежах серии 1.432.1-21 вып. 4.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на ровных площадках с твердым покрытием. Между рядами устанавливаются деревянные прокладки толщиной не менее 30 мм, расположенные в местах строповки. Высота штабеля не должна превышать предельных значений, установленных проектом или нормами, во избежание деформации нижних панелей.

Транспортировка производится в горизонтальном положении с надежным креплением к транспортному средству. Запрещается перевозка панелей навалом или с выступающими частями. Погрузка и разгрузка осуществляются за монтажные петли или с использованием траверс, исключающих повреждение кромок и поверхностей.
