Панель цокольная трехслойная ПЦТ 60.12.2,0-4ТП-1 по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-4ТП-1 — это железобетонное изделие, предназначенное для устройства цокольной части зданий. Панель воспринимает нагрузки от вышележащих стен и передает их на фундамент, одновременно обеспечивая теплоизоляцию за счет трехслойной конструкции с эффективным утеплителем. Армирование и бетон класса по прочности на сжатие обеспечивают несущую способность при действии горизонтального давления грунта.

Применяется в жилых, общественных и промышленных зданиях с подвальным или цокольным этажом. Панели монтируются на фундаментные блоки или плиты, образуя замкнутый контур цоколя. Ошибки при подборе по несущей способности или теплотехническим параметрам приводят к деформациям, промерзанию и трещинам в зоне сопряжения.

Область применения и технические особенности

Монтаж панелей ПЦТ выполняется с использованием крана. Панели устанавливаются в проектное положение на выровненный слой раствора по фундаменту. Стыки между панелями заполняются бетоном с уплотнением. Для обеспечения устойчивости в период монтажа применяются временные крепления.

• Панели цокольные трехслойные применяются в зданиях с подвалом для ограждения и утепления цокольной части.
• Длина панели 5980 мм и ширина 1180 мм позволяют перекрывать крупные пролеты с минимальным количеством вертикальных швов.
• Трехслойная конструкция включает наружный и внутренний железобетонные слои и внутренний слой утеплителя, обеспечивая теплозащиту.
• Монтаж производится на растворе или бетонной смеси с обязательной фиксацией до набора прочности.
• Стыки между панелями и сопряжения с фундаментом требуют герметизации для предотвращения капиллярного подсоса влаги.
• При транспортировке и хранении панели укладываются в горизонтальное положение на деревянные прокладки в местах подъема.
• Вертикальное хранение допускается в специальных кассетах с наклоном до 10° от вертикали.

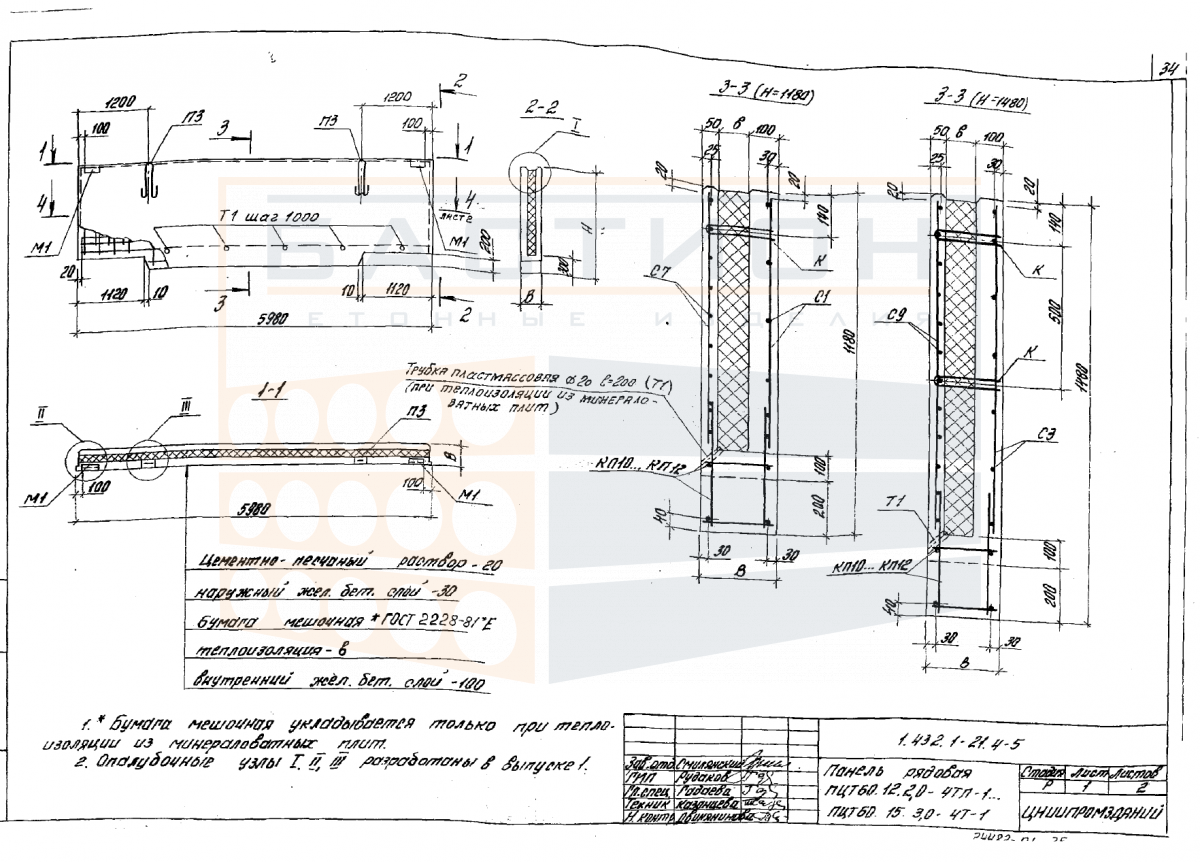

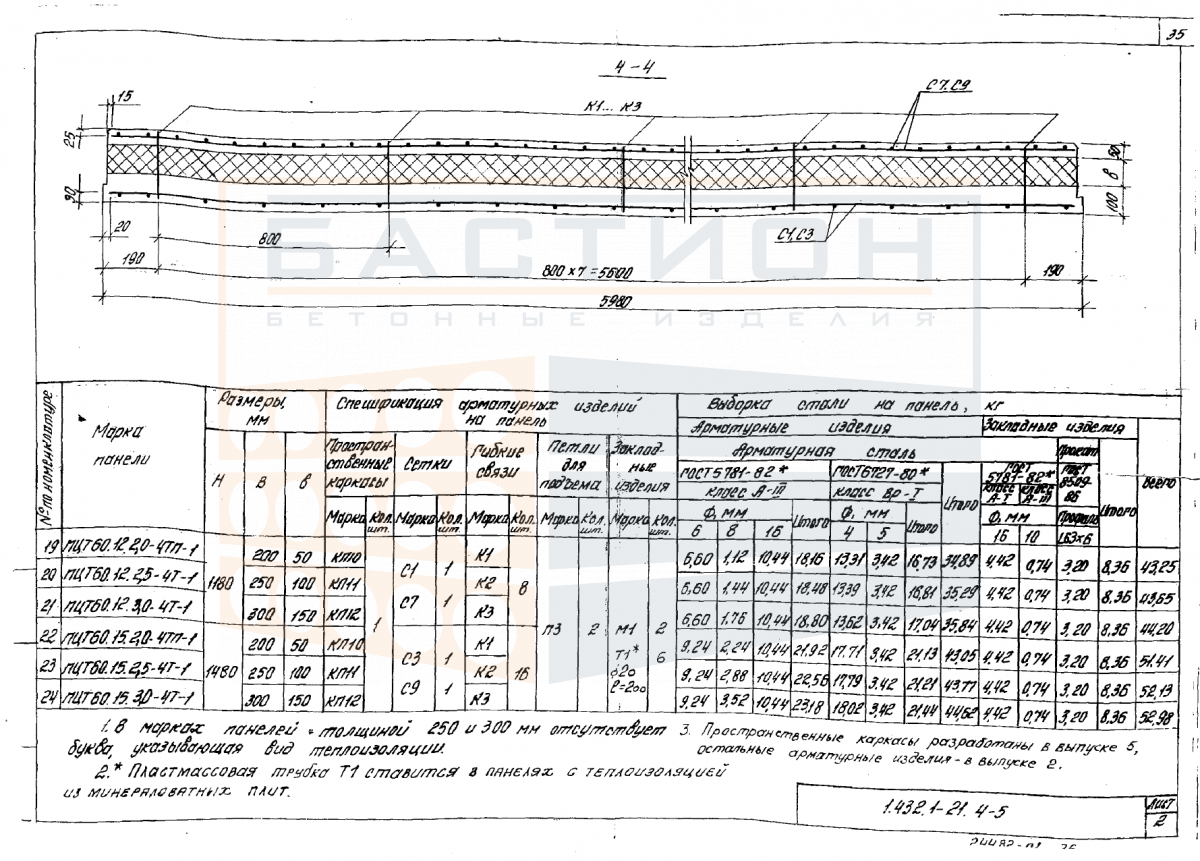

Точные требования к монтажу, герметизации и теплоизоляции стыков устанавливаются рабочими чертежами серии 1.432.1-21 вып. 4.

Правила хранения и транспортировки изделия

Хранение панелей ПЦТ осуществляется в горизонтальном положении на ровном основании. Каждый ряд штабеля разделяется деревянными прокладками толщиной не менее 30 мм, располагаемыми в местах монтажных петель. Высота штабеля не должна превышать двух рядов. При хранении в вертикальном положении панели устанавливаются в кассеты с опорой на нижнюю грань и уклоном 8–10°.

Транспортировка панелей производится в горизонтальном положении с опорой на две точки под монтажные петли. Крепление в кузове исключает смещение и касание панелей друг друга. Погрузка и выгрузка выполняется траверсой с равномерным захватом. Запрещается подъем панелей за петли без траверсы, а также сбрасывание или перевозка навалом.
