Панель цокольная трехслойная ПЦТ 60.15.2,5-3Т-1 (П,М) по серии 1.432.1-21 вып. 4

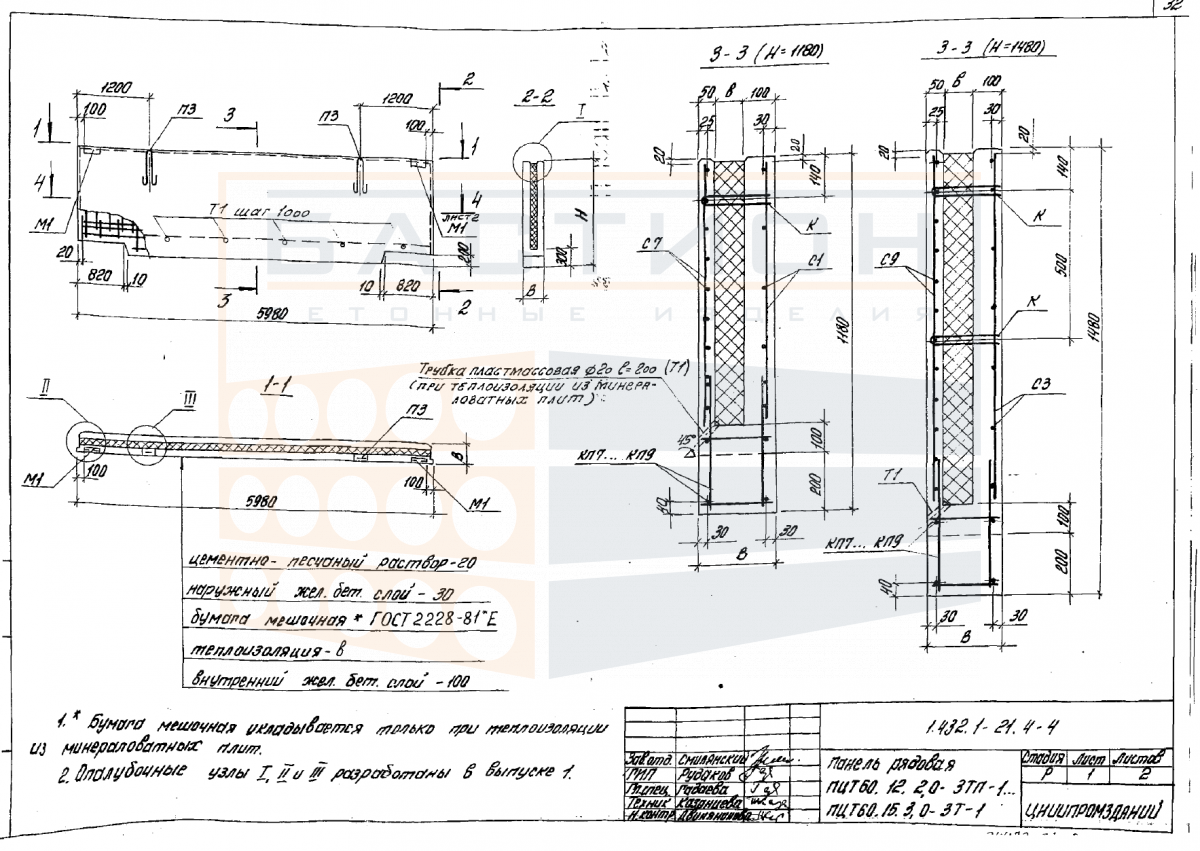

Панель цокольная трехслойная ПЦТ 60.15.2,5-3Т-1 — это железобетонное изделие, предназначенное для устройства цокольной части зданий. Конструкция панели включает наружный и внутренний бетонные слои с теплоизоляционным слоем между ними, что обеспечивает защиту от потерь тепла и атмосферных воздействий. Панель воспринимает нагрузки от вышележащих стен и передает их на фундамент.

Применяется в жилых и общественных зданиях по серии 1.432.1-21 вып. 4. Установка панелей производится на фундаментные балки или непосредственно на фундамент. Герметизация стыков и узлов сопряжения выполняется по проектным требованиям. Неправильный монтаж может привести к нарушению теплозащиты и снижению несущей способности.

Область применения и технические особенности

Монтаж панелей ПЦТ осуществляется с использованием подъемных механизмов с учетом массы изделия 3900 кг. Опирание панелей производится на фундаментные конструкции по проекту. Крепление выполняется сваркой закладных элементов с последующей защитой от коррозии.

• Толщина панели 250 мм обеспечивает необходимую теплоизоляцию цокольной части.
• Длина 5980 мм и ширина 1480 мм позволяют перекрывать типовые пролеты с минимальным количеством стыков.
• Бетонные слои панели выполнены из тяжелого бетона, армированного стальными каркасами.
• Панели предназначены для применения во II и III ветровых и снеговых районах (уточняется по проекту).
• Стыки между панелями герметизируются уплотнительными прокладками и мастиками.
• В панели предусмотрены монтажные петли для строповки.
• Транспортировка и хранение должны обеспечивать сохранность теплоизоляционного слоя и закладных элементов.

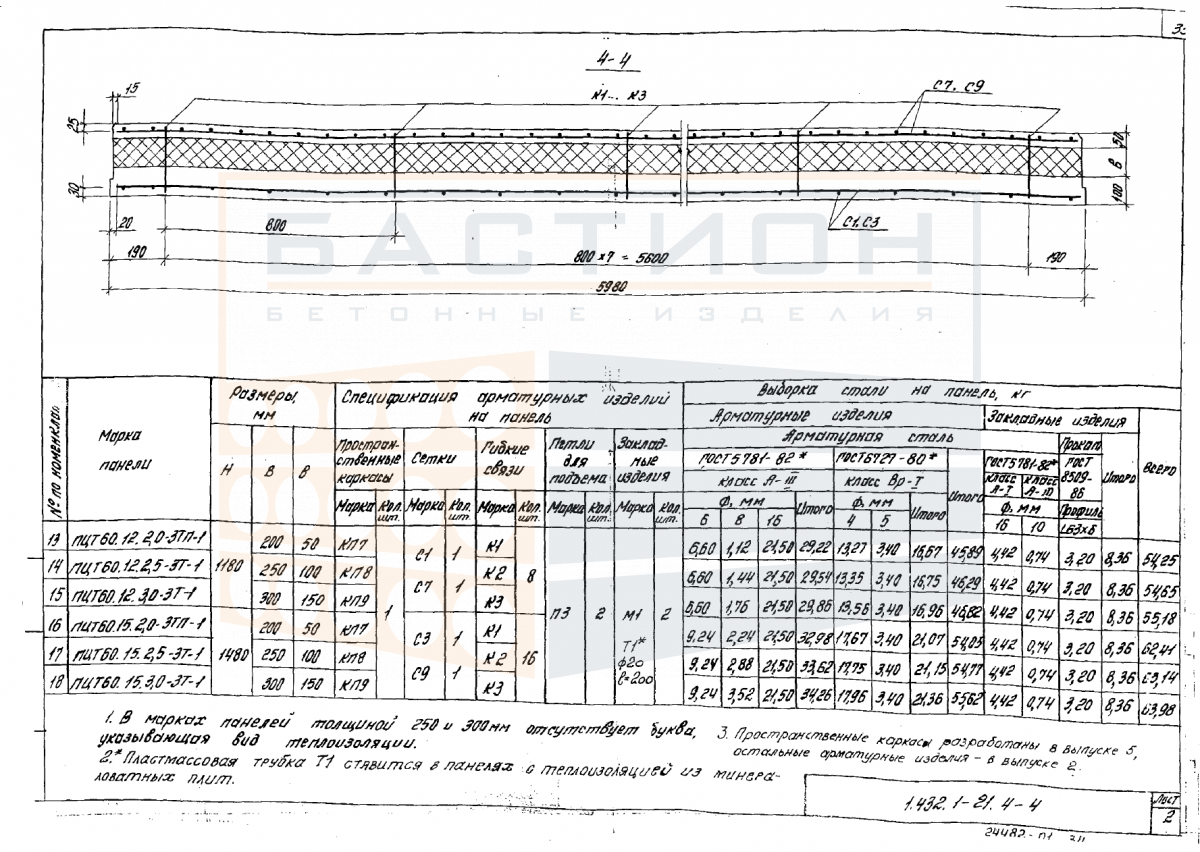

Технические характеристики панели соответствуют требованиям серии 1.432.1-21 вып. 4 и ГОСТ 31310-2015. Класс бетона и марку арматуры уточнять по рабочей документации.

Правила хранения и транспортировки изделия

Хранение панелей производится в горизонтальном положении на выровненном основании с использованием деревянных прокладок, расположенных под монтажными петлями. Высота штабеля не должна превышать указанной в проектной документации. Складирование должно исключать деформации и повреждения теплоизоляционного слоя.

Транспортировка осуществляется в горизонтальном положении с опиранием на ложементы или кассетные рамы. Панели закрепляются от продольных и поперечных смещений. Погрузка и выгрузка выполняются с применением подъемных устройств, соответствующих массе изделия 3900 кг. Запрещается кантование и сбрасывание панелей.
