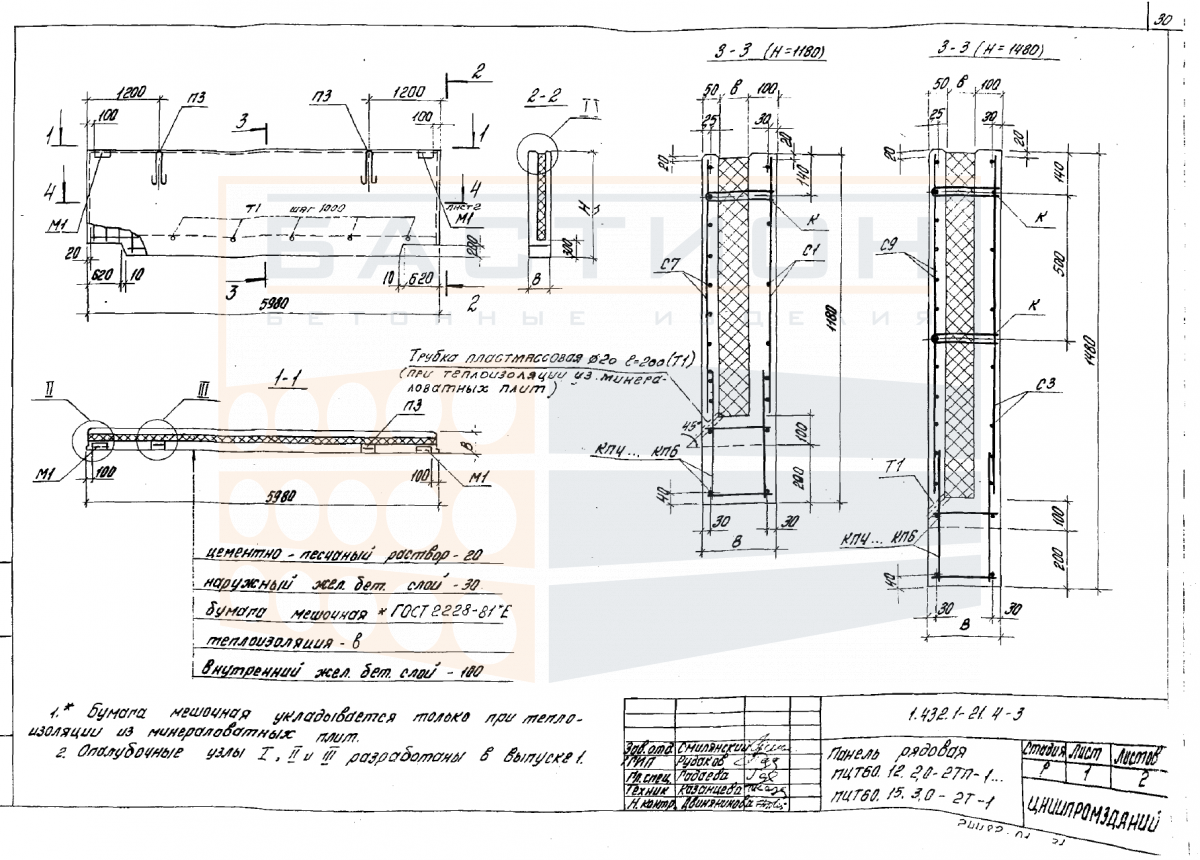

Панель цокольная трехслойная ПЦТ 60.12.3,0-2Т-1 (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.3,0-2Т-1 (П,М) — это железобетонное изделие с внутренним стальным армированием, предназначенное для устройства цокольной части зданий. Панель выполняет несущую и ограждающую функцию, обеспечивая теплоизоляцию за счет трехслойной конструкции с эффективным утеплителем. Изделие соответствует серии 1.432.1-21 вып. 4 и ГОСТ 31310-2015.

Панель применяется в цокольных перекрытиях жилых, общественных и производственных зданий. Воспринимает нагрузки от вышележащих конструкций и передает их на фундамент. Неправильный монтаж или повреждение при транспортировке могут привести к потере несущей способности и нарушению теплового контура здания.

Область применения и технические особенности

Монтаж панели выполняется в проектное положение с опиранием на фундаментные блоки или ленточный фундамент. Сопряжение с другими элементами осуществляется через закладные детали и выпуски арматуры. Точное позиционирование обеспечивается при помощи монтажных петель.

• Назначение: ограждение и утепление цокольного этажа, восприятие нагрузок от перекрытия и стен.

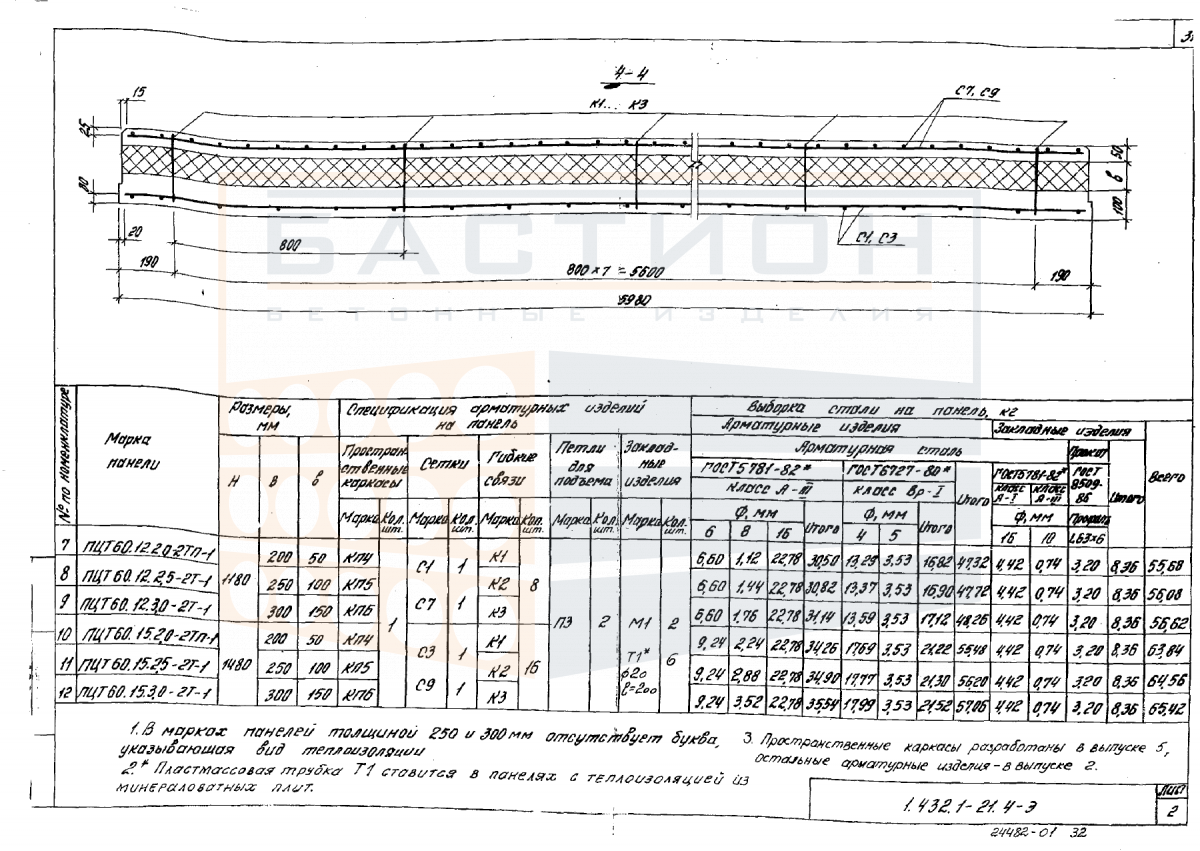

• Конструкция: трехслойная — внутренний и наружный слои из тяжелого бетона, между ними — слой утеплителя (пенополистирол или минеральная вата), с внутренним армированием.
• Монтаж: подъем за монтажные петли, установка на выровненную постель из раствора, выверка по вертикали и горизонтали.
• Стыковка: сварка закладных деталей с последующим заполнением швов бетоном класса не ниже B15.
• Ограничения: не допускается опирание на ребра или углы, требуется равномерное распределение нагрузки.
• Прочность: класс бетона и армирование подбираются по проекту в зависимости от расчетных нагрузок.

Тексты стыков и швов после монтажа следует защищать от увлажнения и промерзания в соответствии с проектной документацией.

Правила хранения и транспортировки изделия

Хранение панелей производится в штабелях на выровненной площадке с уклоном для отвода воды. Панели укладываются в рабочее положение (вертикально или с наклоном) на деревянные прокладки толщиной не менее 100 мм, располагаемые под монтажными петлями. Высота штабеля не должна превышать двух рядов.

Транспортировка осуществляется в вертикальном или наклонном положении с надежным креплением от смещения. Запрещается перевозка навалом и сбрасывание при погрузке. Строповка производится за монтажные петли, углы и ребра защищаются инвентарными прокладками от повреждений.
