Панель цокольная трехслойная ПЦТ 60.15.3,0-3Т-1 (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.3,0-3Т-1 (П,М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие, применяемое в качестве наружной ограждающей конструкции подземной части зданий. Панель выполнена из тяжелого бетона и оснащена внутренним стальным армированием, воспринимающим нагрузки от бокового давления грунта и собственного веса. Трехслойная структура включает теплоизоляционный слой, обеспечивающий снижение теплопотерь через цоколь.

Изделие предназначено для установки в подвалах и технических подпольях жилых, общественных и промышленных зданий. Панель работает в составе стенового ограждения, передавая нагрузки на фундамент и перекрытия. Неправильный монтаж или несоответствие проекту может привести к потере устойчивости или появлению трещин в теле панели. Выбор проектного решения осуществляется на основании гидрогеологических условий и этажности застройки.

Область применения и технические особенности

Монтаж панели производится на подготовленное основание с выверкой вертикальности и горизонтальности. Сопряжение с фундаментными блоками и плитами перекрытий выполняется по проектным решениям, разработанным в серии 1.432.1-21 вып. 4. Для подъема и установки используются монтажные петли, расположенные по верхней грани панели. Контроль положения панели при монтаже обязателен, так как отклонения могут нарушить геометрию проемов и опирание вышележащих конструкций.

• Панель применяется для устройства цокольных стен в подвалах и технических этажах, воспринимая боковое давление грунта и передавая его на фундамент.
• Трехслойная конструкция включает наружный и внутренний железобетонные слои с прослойкой эффективного утеплителя, что снижает теплопотери и предотвращает промерзание цоколя.
• Габариты панели 5980×1480×300 мм позволяют перекрывать типовые пролеты между несущими конструкциями, сокращая количество стыков.
• Масса 4100 кг требует применения грузоподъемной техники с запасом по грузоподъемности и использования траверс для равномерной нагрузки на монтажные петли.
• Установка выполняется на цементно-песчаный раствор с последующей заделкой зазоров бетоном для жесткого соединения с фундаментом.

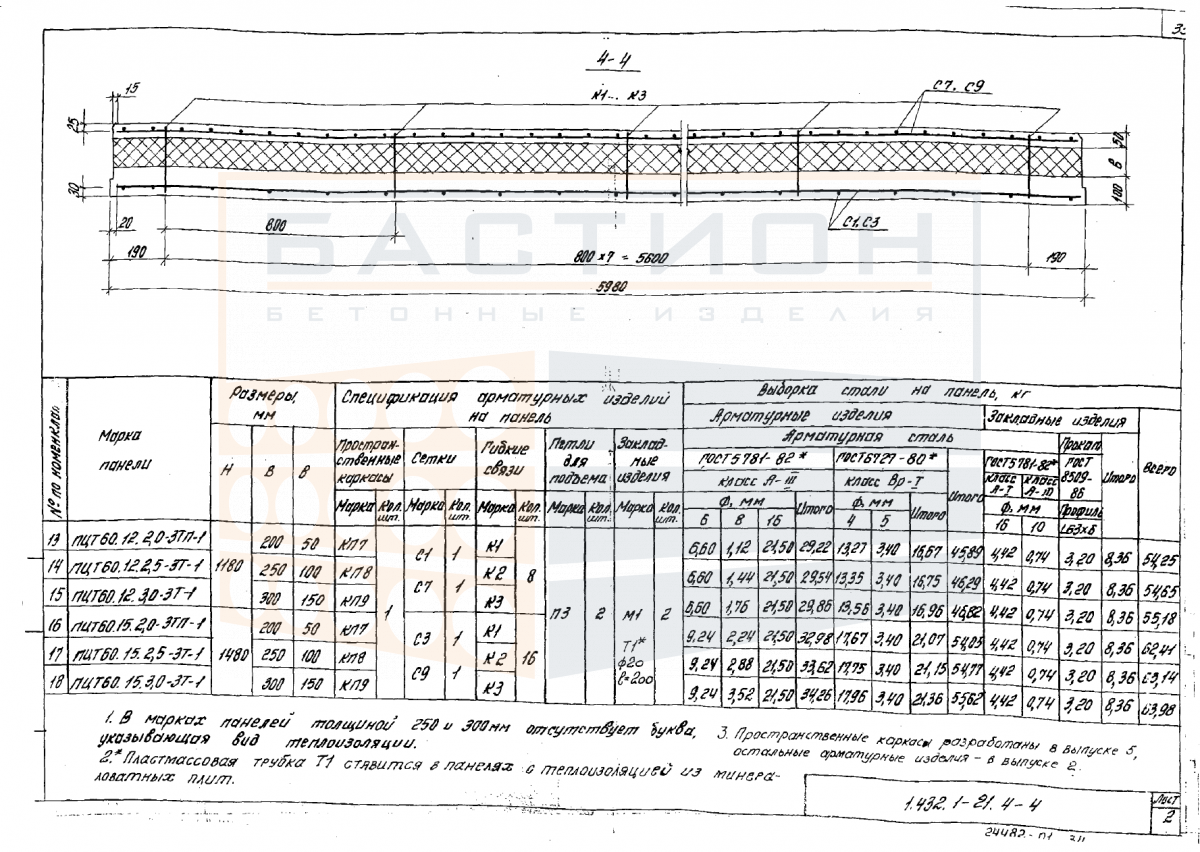

• Армирование панели рассчитано согласно проекту; класс бетона и арматуры задаются рабочей документацией, морозостойкость и водонепроницаемость подбираются по условиям эксплуатации.

Применение панели требует строгого соблюдения проектных решений и технологии монтажа, так как разрушение стыков или неправильная фиксация могут снизить несущую способность ограждения. Допустимые отклонения от проекта регламентируются стандартами и контролируются в процессе работ.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется на открытых выровненных площадках в горизонтальном положении. Под каждую панель укладывают деревянные прокладки толщиной не менее 100 мм в местах расположения монтажных петель. Штабель формируется высотой не более двух панелей, исключая соприкосновение бетонных поверхностей. Защита кромок от повреждений обязательна.

Транспортировка производится в вертикальном или наклонном положении с жесткой фиксацией к транспортному средству. Подъем за монтажные петли выполняется равномерно, без рывков и ударов. Не допускается перевозка навалом или на ребро. Погрузка и разгрузка ведутся с использованием траверс, распределяющих нагрузку на все петли. Перед погрузкой проверяется исправность такелажных средств и целостность монтажных петель.
