Панель цокольная трехслойная ПЦТ 60.12.2,5-4Т-1 (П, М) по серии 1.432.1-21 вып. 4

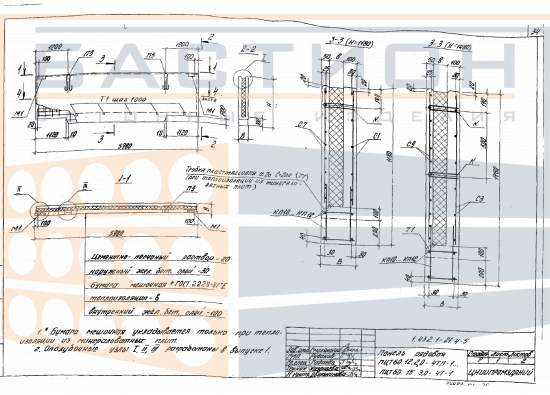

Панель цокольная трехслойная ПЦТ 60.12.2,5-4Т-1 (П, М) — это сборный железобетонный элемент, предназначенный для устройства цокольной части зданий. Панель выполняет ограждающую и несущую функции, воспринимает нагрузки от вышележащих конструкций и обеспечивает защиту подвала от внешних воздействий. Конструкция панели состоит из наружного и внутреннего слоев тяжелого бетона и промежуточного слоя утеплителя, что обеспечивает необходимую теплозащиту.

Применение панелей цокольных трехслойных регламентируется серией 1.432.1-21 выпуск 4. Панели устанавливаются в цокольной части зданий с подвалом или техническим подпольем. Ошибки при подборе типоразмера или монтаже могут привести к нарушению теплового контура, снижению несущей способности стены и появлению трещин. Поэтому панели должны быть выбраны в соответствии с проектными нагрузками и условиями эксплуатации.

Область применения и технические особенности

Панели монтируются на фундаментные блоки или непосредственно на фундаментную плиту. Сопряжение с вышележащими стеновыми панелями осуществляется через сварку закладных деталей и заполнение швов бетоном. Опирание панелей должно обеспечивать равномерную передачу нагрузки. Для предотвращения мостиков холода места стыков дополнительно утепляются по проекту.

• Панели цокольные предназначены для наружных стен подвалов и технических этажей отапливаемых зданий. Допускается применение в зданиях с агрессивной средой при соответствующем выборе бетона.

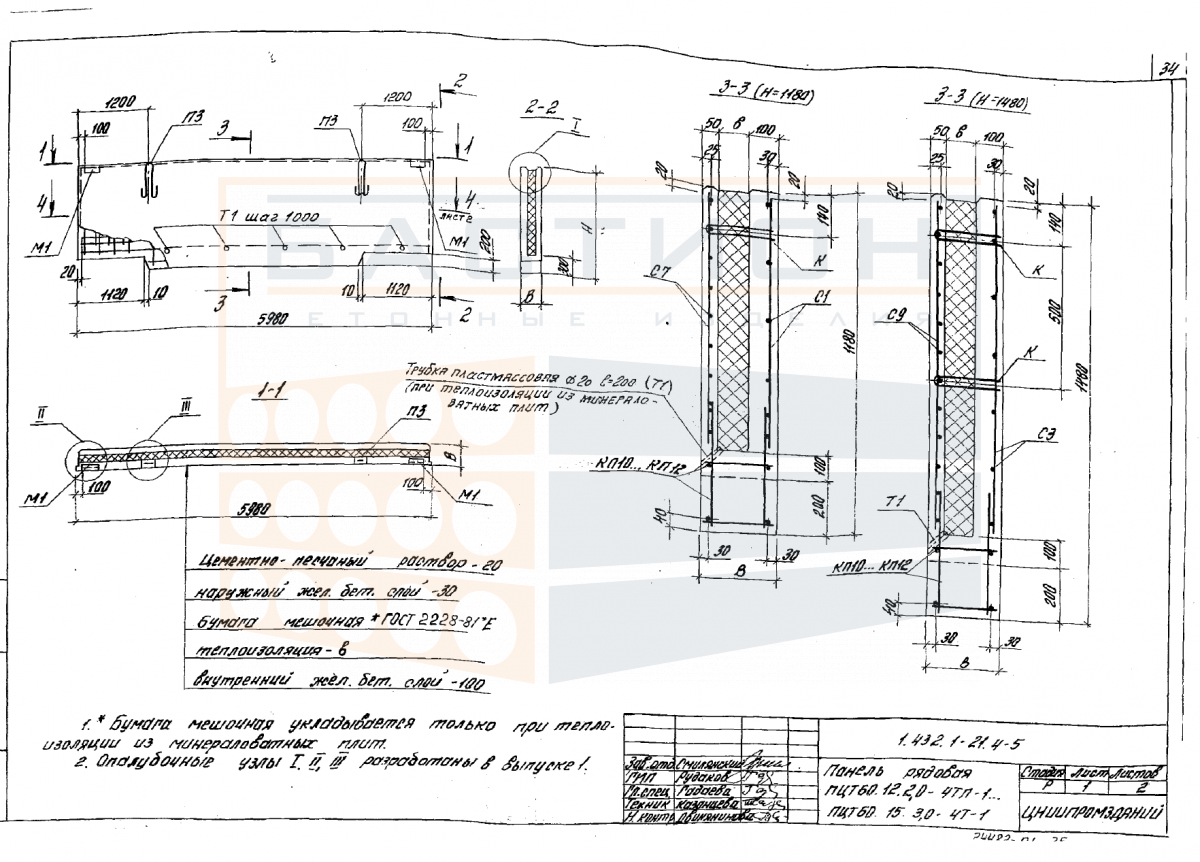

• Геометрические параметры панели: длина 5980 мм, ширина 1180 мм, толщина 250 мм, масса 3100 кг. Указанные размеры определяют требования к грузоподъемности монтажного оборудования и транспортных средств.
• Монтаж панелей осуществляется с помощью крана с использованием стропов за монтажные петли. Установка производится в проектное положение с выверкой по вертикали и горизонтали.
• Стыки между панелями заполняются бетонной смесью класса не ниже B15 с последующим уплотнением. Допускается применение бетона класса по проекту.
• Для обеспечения жесткости дискретных связей закладные изделия панелей свариваются с соответствующими деталями смежных конструкций. Сварка выполняется в соответствии с требованиями проекта.
• Панели могут использоваться в зданиях с подвальными помещениями при отметке пола подвала до 3,6 м. Допустимые нагрузки устанавливаются проектом.

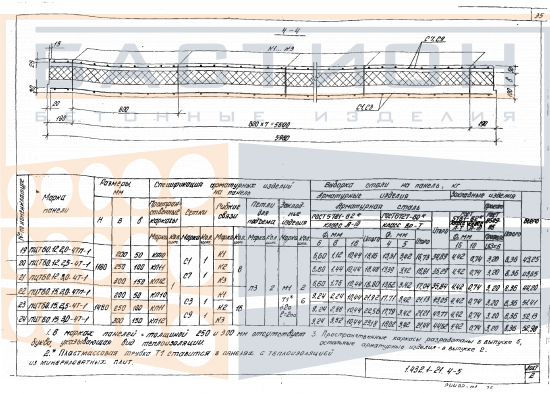

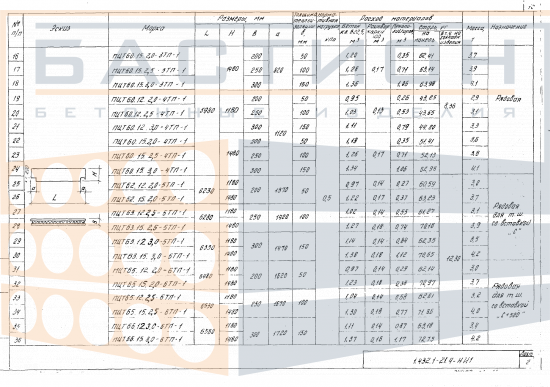

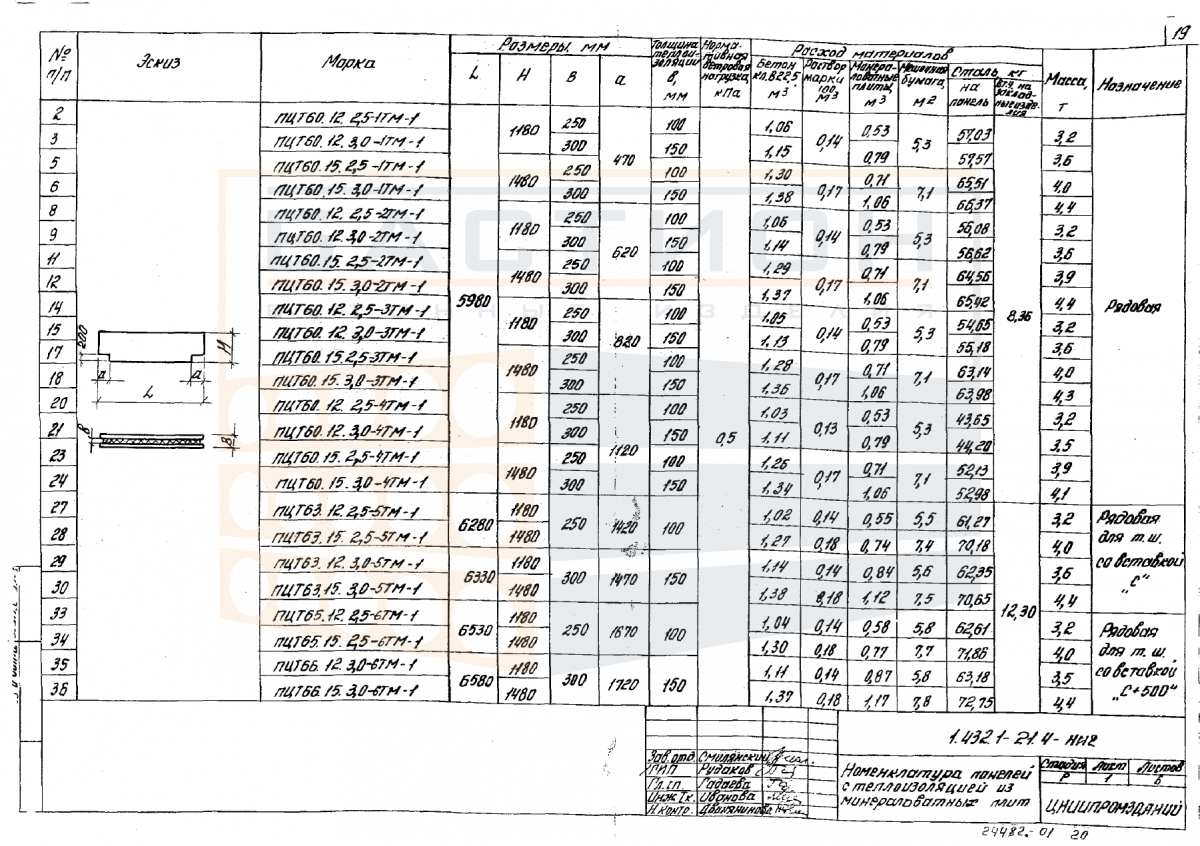

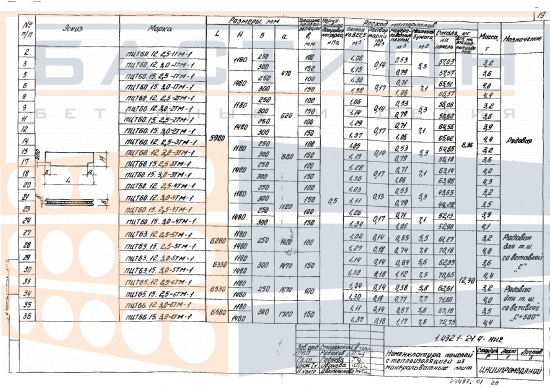

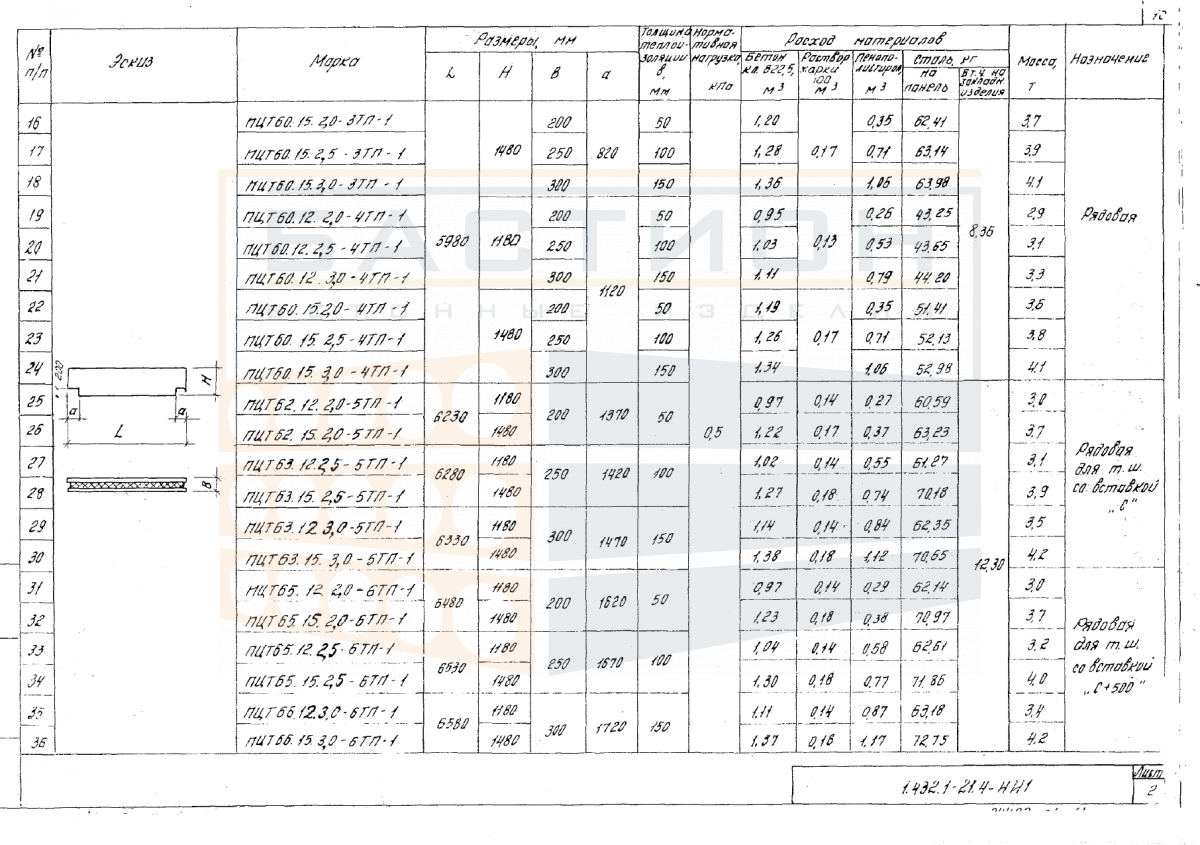

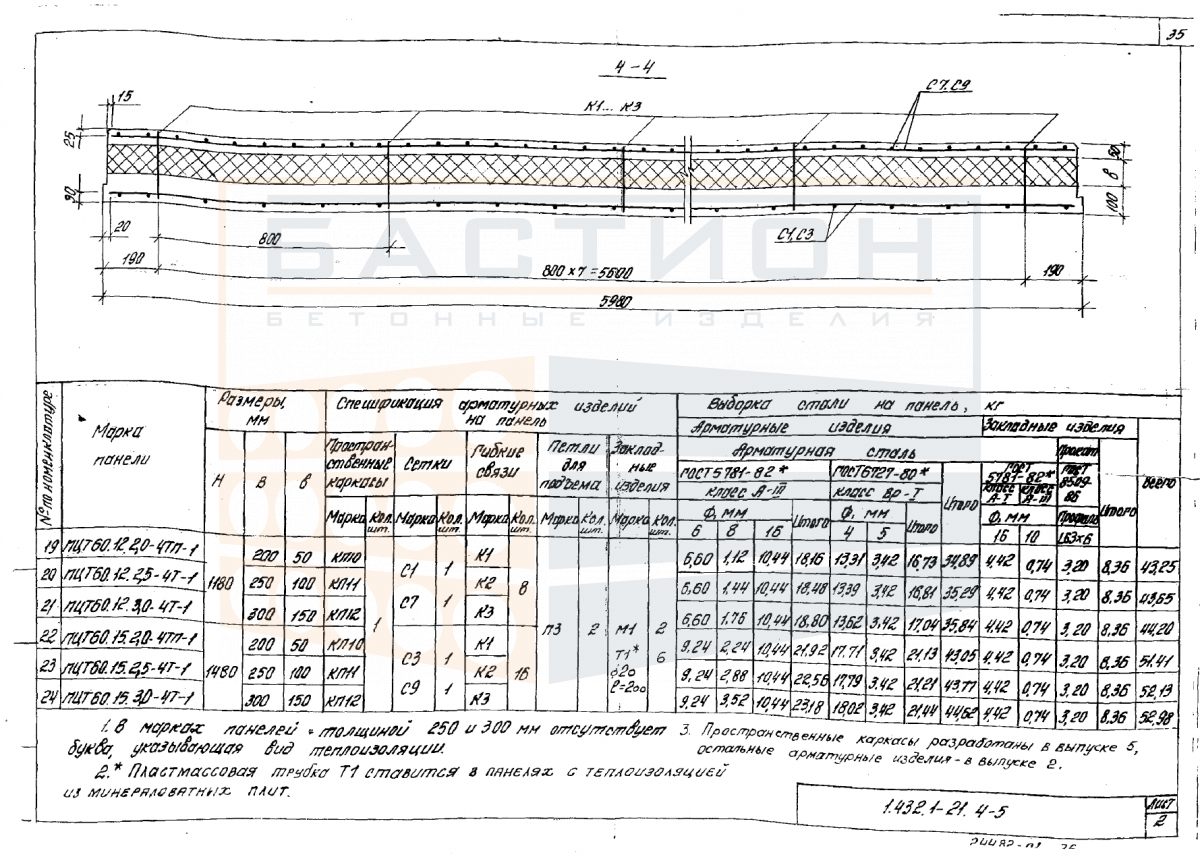

Выбор марки панели (по несущей способности, теплозащите или другим параметрам) осуществляется по рабочей документации конкретного объекта. Серия 1.432.1-21 выпуск 4 содержит полные указания по подбору, конструированию и монтажу цокольных панелей.

Правила хранения и транспортировки изделия

Панели хранятся в горизонтальном положении на ровной площадке с исключением контакта с грунтом. Допускается складирование в штабеля высотой не более 2,5 м с установкой деревянных прокладок между рядами. Прокладки размещаются под монтажными петлями. При хранении на открытом воздухе предусматривается защита от атмосферных осадков для предотвращения коррозии закладных деталей.

Транспортировка панелей производится в вертикальном или наклонном положении в специально оборудованных транспортных средствах с опиранием на ложементы. Крепление выполняется с помощью ремней с упорами, исключающими перемещение изделий. Запрещается перевозка навалом или с ударами о днище кузова. Погрузка проводится с использованием траверс или стропов, рассчитанных на массу панели (3100 кг).
