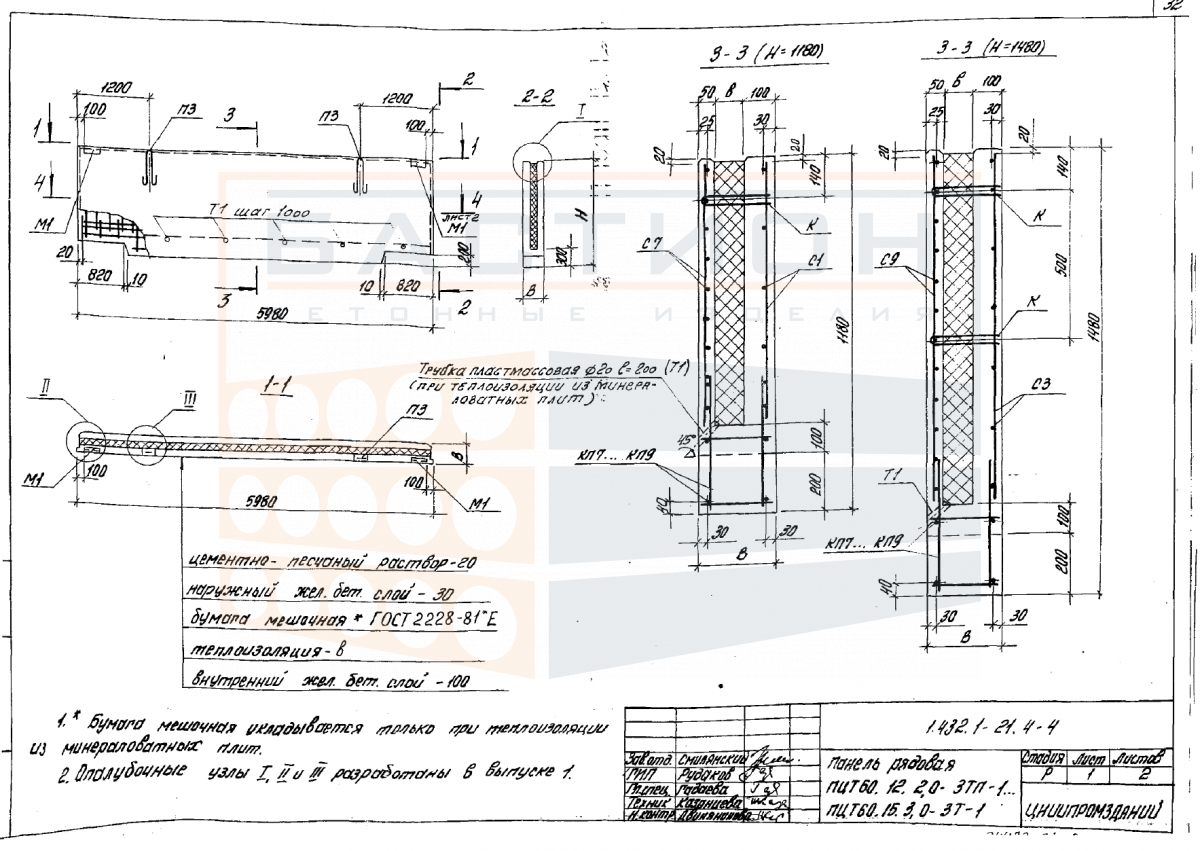

Панель цокольная трехслойная ПЦТ 60.12.2,5-3Т-1 (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,5-3Т-1 (П,М) — это железобетонное изделие, предназначенное для устройства цокольной части зданий. Конструкция включает наружный и внутренний слои из тяжелого бетона и внутренний слой утеплителя, обеспечивающий теплозащиту. Панель воспринимает нагрузки от вышележащих конструкций и передает их на фундамент, а также защищает подвальное помещение от внешних воздействий.

Изделие применяется в жилых, общественных и промышленных зданиях с подвальными или цокольными этажами. Монтаж ведется на подготовленное основание с последующим креплением к фундаментным блокам и вертикальным связям. Ошибки при установке могут привести к снижению несущей способности и теплозащитных свойств, поэтому требуется точное соблюдение проектных решений.

Область применения и технические особенности

Панель устанавливается в цокольной части зданий по серии 1.432.1-21 выпуск 4 и ГОСТ 31310-2015. Элемент опирается на фундаментные блоки или плиту, сопряжение с вышележащими стенами выполняется через выпуски арматуры. Для обеспечения устойчивости панели фиксируются в проектном положении до выполнения замоноличивания стыков.

• Габаритные размеры панели: длина 5980 мм, ширина 1180 мм, высота 250 мм. Масса изделия составляет 3200 кг, что требует использования крана грузоподъемностью не менее 5 т для монтажа.
• Трехслойная конструкция с внутренним утеплителем обеспечивает снижение теплопотерь через цокольную часть. Тип утеплителя и его толщина задаются проектом в зависимости от климатических условий региона.

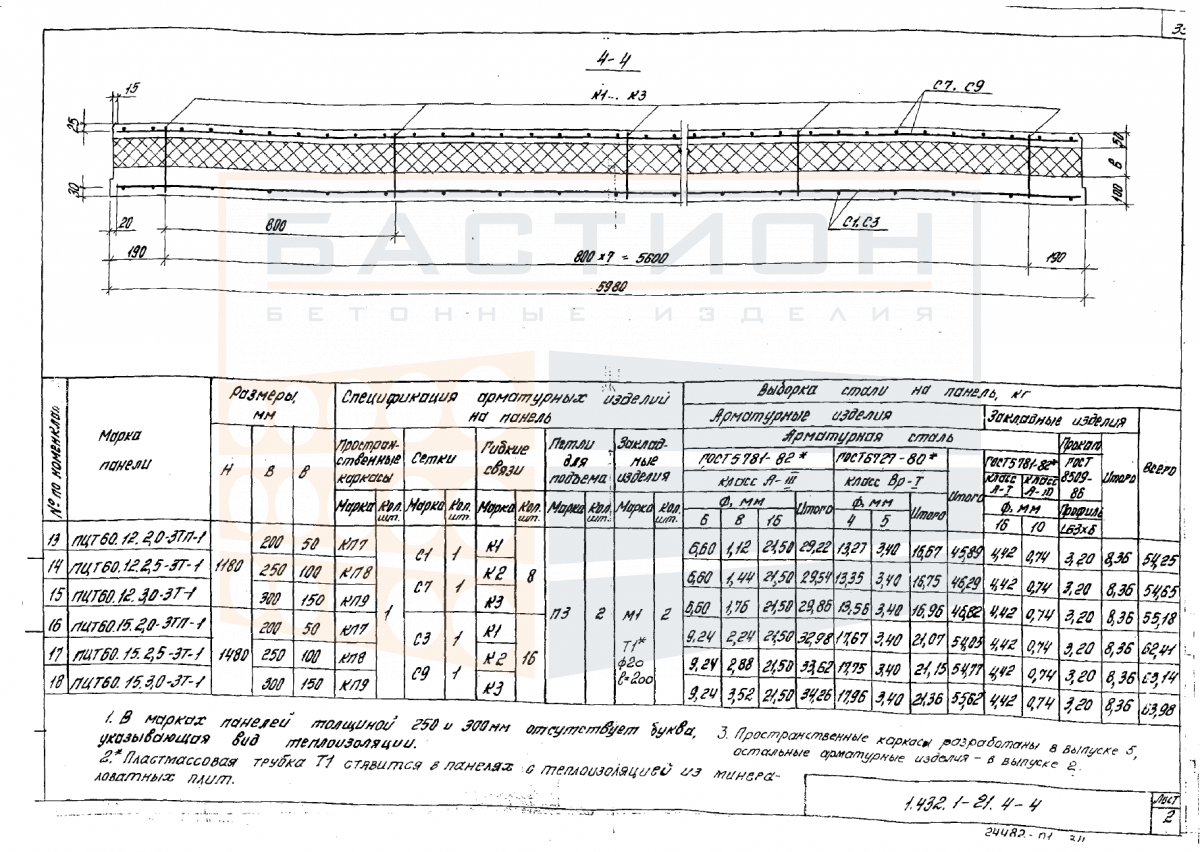

• Внутреннее армирование выполняется из стальных стержней, воспринимающих изгибающие и сжимающие усилия от нагрузок перекрытий и стен. Класс арматуры и защитный слой бетона подбираются по проектной документации.
• Бетонные слои изготавливаются из тяжелого бетона класса по прочности, указанного в проекте. Показатели морозостойкости и водонепроницаемости назначаются в соответствии с условиями эксплуатации.
• Монтажные петли или строповочные устройства расположены в верхней части панели для захвата и подъема. При строповке необходимо использовать траверсы с автоматическими захватами для исключения раскачивания.
• Стыки между панелями замоноличиваются после выверки положения. Для герметизации применяются уплотнительные прокладки и герметики, стойкие к воздействию влаги и перепадам температур.

Применение данных панелей позволяет снизить трудоемкость и сроки строительства цокольной части за счет заводской готовности элементов. Точность геометрических параметров контролируется в заводских условиях, что минимизирует отклонения при монтаже.

Правила хранения и транспортировки изделия

Панели должны храниться на выровненном основании, исключающем неравномерные просадки. Изделия складируются в штабели высотой не более 2,5 м с укладкой на деревянные прокладки, расположенные строго под монтажными петлями. Зазоры между панелями должны обеспечивать свободную циркуляцию воздуха и доступ для осмотра.

Транспортировка панелей производится в вертикальном или наклонном положении с опиранием на специальные ложементы. Крепление выполняется с применением инвентарных стяжек в четырех точках. Запрещается перемещение изделий волоком или с навалом. Погрузка и разгрузка ведутся с использованием грузозахватных приспособлений, обеспечивающих равномерное распределение усилий.
