Панель цокольная трехслойная ПЦТ 60.15.2,5-4Т-1 (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.2,5-4Т-1 (П, М) — это железобетонная плита, предназначенная для защиты цокольной части зданий от грунтовой влаги и механических воздействий. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием и слоем утеплителя, что обеспечивает несущую способность и теплоизоляцию. Панель устанавливается в подвальной или цокольной части и воспринимает нагрузки от вышележащих конструкций и бокового давления грунта.

Применяется в зданиях различного назначения с подвалами или техническими этажами. Панель монтируется на фундаментные блоки или непосредственно на ленточный фундамент. Нарушение герметизации стыков может привести к промерзанию стен и образованию конденсата, поэтому при монтаже требуется строгая выверка вертикальности и горизонтальности. Ошибки в установке снижают долговечность конструкции и требуют дополнительных мер по гидроизоляции.

Область применения и технические особенности

Панель монтируется в цокольный пояс здания с опиранием на фундамент. Для герметизации стыков применяются эластичные прокладки и герметики, а крепление осуществляется сваркой выпусков арматуры с закладными деталями фундамента. Трехслойная конструкция включает наружный и внутренний бетонные слои и слой эффективного утеплителя.

• Панель предназначена для устройства цокольного ограждения подвальных этажей зданий любого назначения.
• Защищает наружные стены от капиллярного подсоса влаги и грунтовых вод, предотвращая их разрушение.
• Трехслойная конструкция с утеплителем обеспечивает требуемое сопротивление теплопередаче и снижает теплопотери.
• Устанавливается на фундаментные блоки или ленточный фундамент по проекту с обязательной гидроизоляцией опорной поверхности.
• Стыки между панелями герметизируются с помощью эластичных прокладок и мастик для защиты от влаги.
• При монтаже необходимо контролировать вертикальность и соосность устанавливаемых панелей с помощью геодезических инструментов.
• В нижней части панели по проекту могут предусматриваться дренажные отверстия для отвода конденсата.

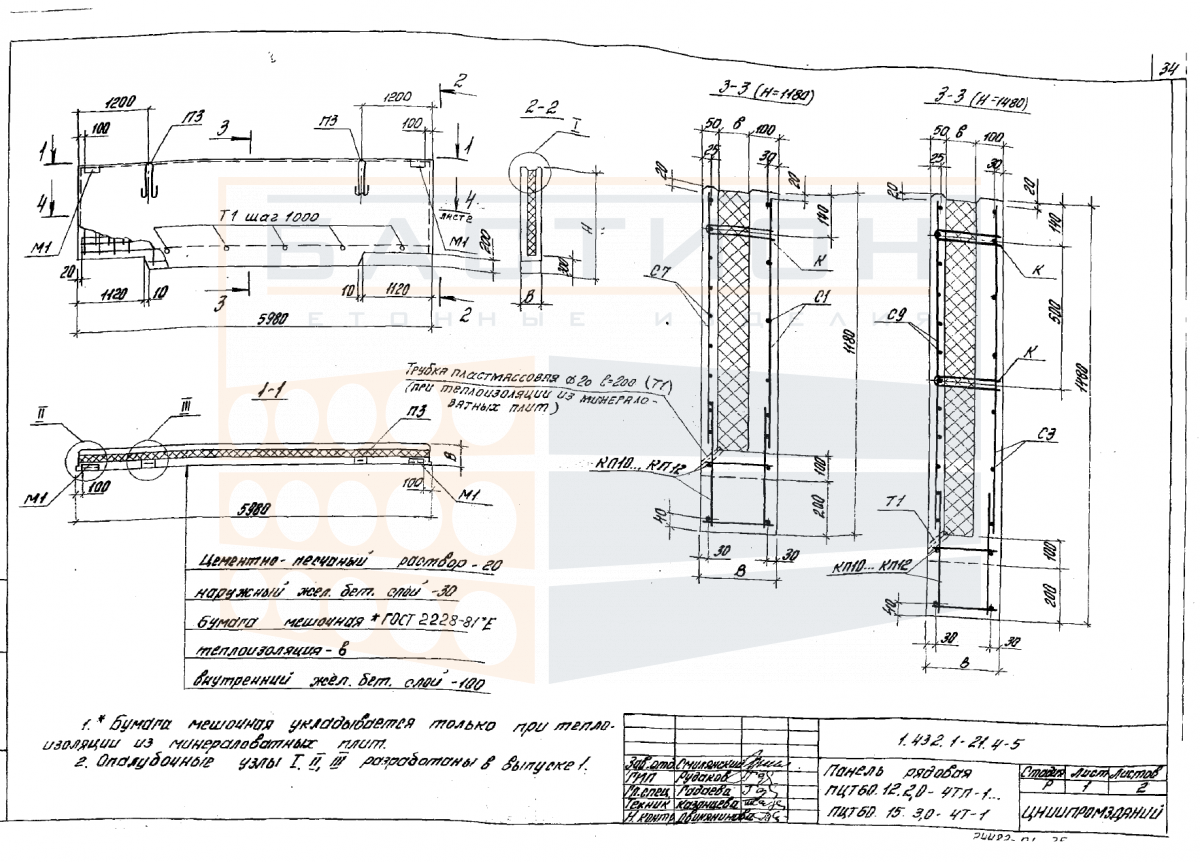

Габариты панели (длина 5980 мм, ширина 1480 мм, толщина 250 мм) и масса 3800 кг требуют применения крана для погрузочно-разгрузочных работ и монтажа. Панель изготавливается в соответствии с серией 1.432.1-21 выпуск 4 и соответствует требованиям ГОСТ 31310-2015.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на деревянных прокладках, расположенных в местах захвата монтажными петлями. Высота штабеля определяется условиями проекта хранения; запрещается опирание изделия на углы или боковые грани во избежание повреждения кромок и защитных слоев. Прокладки должны иметь достаточную прочность и ширину, чтобы исключить прогиб панели.

Транспортировка панелей производится в вертикальном или наклонном положении с надежной фиксацией от смещения. Перевозка навалом не допускается. Погрузка и разгрузка выполняются с использованием траверс или строп, закрепляемых за монтажные петли. Необходимо исключить удары и резкие рывки при перемещении, чтобы избежать образования трещин и сколов.
